한국어
스위치를 켜면 자동 레벨링 기능이 자동 레벨링 범위
±5°( 세로축 ) 과 ±3°( 가로축 ) 내에서 자동으로 평
평하지 않은 상태를 자동으로 조정합니다 . 레이저 포인
트가 더 이상 움직이지 않으면 레벨링이 끝난 것입니다 .
측정공구가 놓여있는 면이 수평 상태에서 5° 와 3°
이상으로 차이가 있어서 자동 레벨링이 불가능한 경우
레이저빔이 빠른 속도로 깜박입니다 . 이러한 경우 측정
공구를 수평이 되게 놓고 자동 레벨링이 될 때까지 기
다립니다 . 측정공구가 자동 레벨링 범위인 ±5° 와
±3° 사이에 있게 되면 , 레이저빔이 다시 연속적으로
켜집니다 .
사용 중에 흔들림이 있거나 위치가 바뀌게 되면 측정공
구가 다시 자동으로 레벨링이 됩니다 . 레벨링이 끝나면
측정공구가 움직여져 발생하는 에러를 방지하기 위해
레이저빔이 기준 레벨에 맞는지 그 위치를 확인해 보십
시오 .
레벨링 정확도
정확도에 미치는 영향
가장 큰 영향을 미치는 것은 주위 온도입니다 . 특히 바
닥에서부터 위로 가면서 온도 차가 있으면 레이저빔이
굴절될 수 있습니다 .
바닥 가까이에서 온도 변화가 가장 심하므로 가능하면
측정공구를 시중에서 판매하는 삼각대에 조립하여 작업
면의 가운데에 세워 놓고 사용하는 것이 좋습니다 .
외적인 영향 이외에도 또한 떨어뜨리거나 강한 충격 등
기기에 가해지는 영향으로 인해 편차가 발생할 수 있습
니다 . 그러므로 작업을 시작하기 전에 항상 측정공구의
정확도를 확인하십시오 .
정확도 확인 시 측정공구가 한번이라도 최대 편차를 초
과할 경우 보쉬 서비스 센터에 맡겨 수리하십시오 .
가로축과 세로축의 수평 레이저빔의 레벨링 정확도가
최대 허용 편차 내에 있으면 , 이와 함께 연직선 ( 수직
축 ) 의 레벨링 정확도도 확인된 것입니다 .

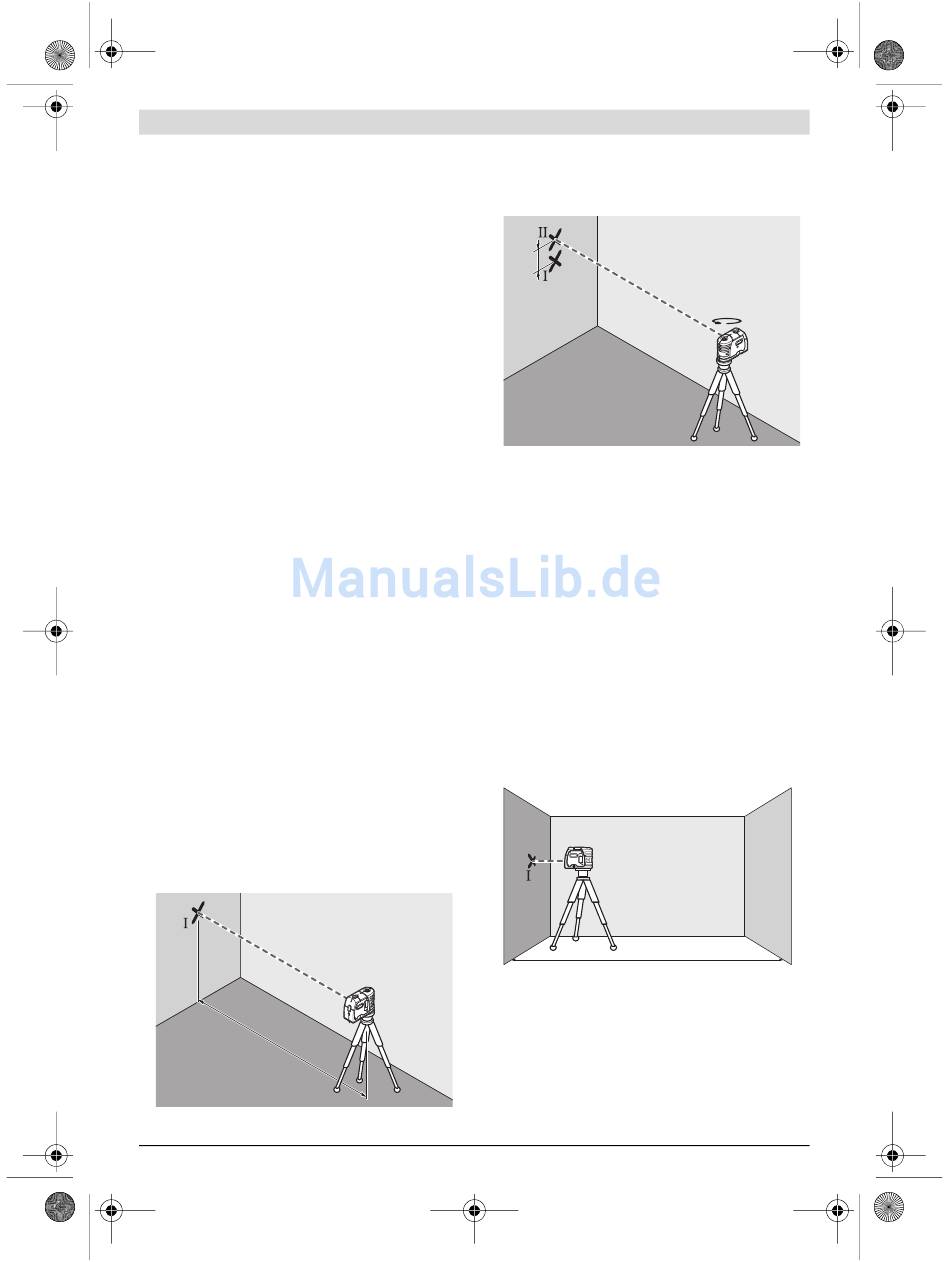

가로축의 수평 레벨링 정확도 테스트하기
이 테스트를 하려면 벽 앞에 단단한 바닥이 있는 20 m
의 측정 구간이 필요합니다 .
– 측정공구를 벽 앞의 20 m 거리에 홀더나 삼각대에
조립하거나 혹은 평평하고 단단한 바닥에 놓으십시
오 . 측정공구의 스위치를 켜십시오 .
2 0
m
1 609 92A 0KX | (15.5.14)
– 측정공구의 가로축을 따라 나오는 두 개의 측면 레
이저빔 중의 하나가 벽에 비치게 하십시오 . 측정공
구가 레벨링하도록 하고나서 레이저 포인트의 중심
을 벽에 표시하십시오 ( 점 I).
d
– 높이를 그대로 유지한 채 측정공구를 180° 가량 돌
리십시오 . 측정공구가 레벨링하도록 한 후에 다른 측
면 레이저빔의 포인트 중심을 벽에 표시합니다
( 점 II). 이때 점 II 가 가능한 한 수직의 점 I 의 위
나 아래에 수직으로 위치하도록 해야합니다 .
– 벽에 표시된 두 개의 점 I 과 II 의 차이 d 가 가로축
에 있어 측정공구의 실제 높이 편차입니다 .
측정 구간 2 x 20 m = 40 m 의 경우 최대 허용 편
차는 : 40 m x ±0.3 mm/m = ±12 mm 입니다 .
그러므로 점 I 과 II 사이의 편차 d 는 반드시 12 mm
이하이어야 합니다 .
세로축의 수평 레벨링 정확도 테스트하기
검사를 하려면 벽 A 와 B 사이에 단단한 바닥이 있는
20 m 구간의 아무런 장애물이 없는 공간이 필요합니
다 .
– 측정공구를 벽 A 에 가까이 하여 홀더나 삼각대에 조
립하거나 단단하고 평평한 바닥에 놓으십시오 . 측정
공구의 스위치를 켜십시오 .
A
20 m
– 측정공구의 세로축을 따라 나오는 수평의 레이저빔
을 가까이 있는 벽 A 로 향하게 합니다 . 측정공구가
레벨링을 하고나면 레이저 포인트의 중심을 벽에 표
시하십시오 ( 점 I).
180˚
B
