PEHA 452 fu 2reg Installations & Bedienungsanleitung

elektro gmbh & co. Kg
452 fu 2reg
ec-schaltmodul, 2-Kanal
installations- & bedienungsanleitung
D

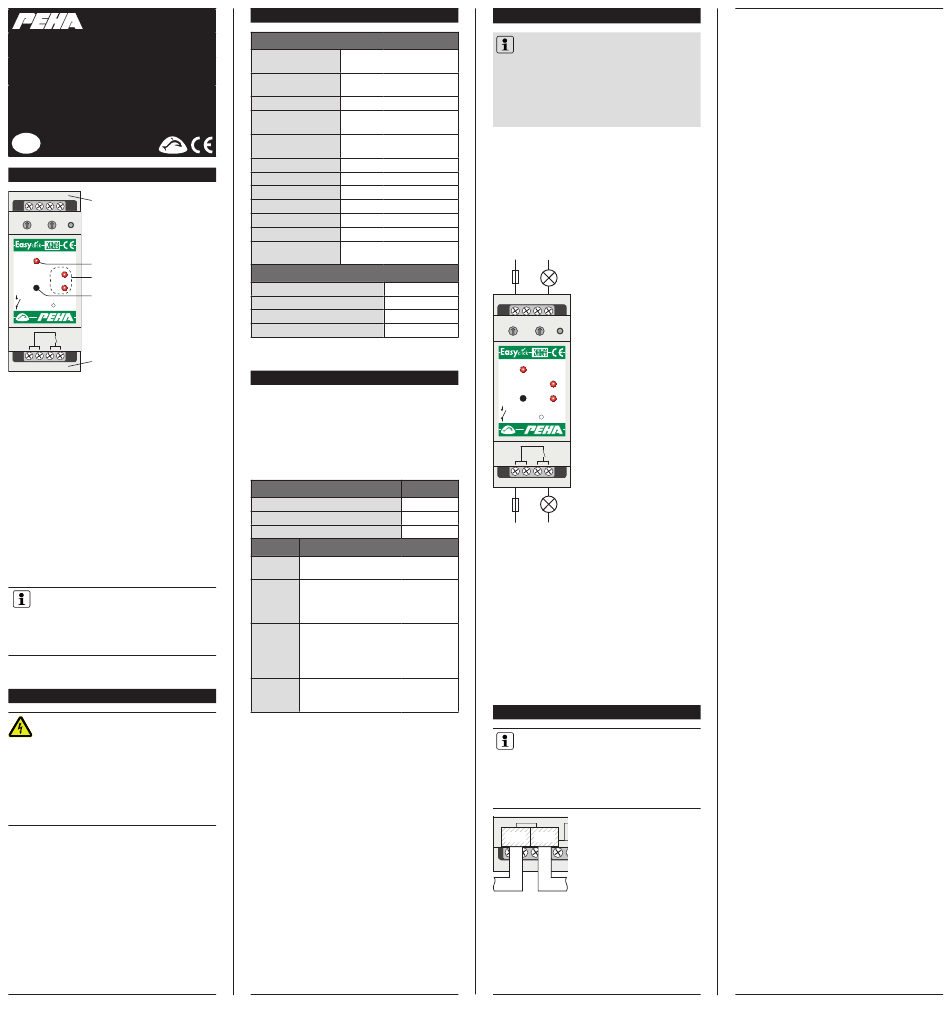

AufbAu & beschreibung
I1 I1 O1 O1 Verbraucherausgang 1
Klemme I1, O1
Function Mode
1 1
0 2 0 2 LRN/CLR
9 3 9 3
8 4 8 4
7 5 7 5
6 6
EC Modular System
452 FU 2REG
Status
Status LED
1
Ausgangs LEDs
channel
2
on/off
Taste on/off
2 x 16A/240V AC μ
I max 2x16A / I max 2x3A
M
N N
16A μ
Verbraucherausgang 2
Klemme
I2, O2
I2 I2 O2 O2
Das Schaltmodul gehört zu dem Easyclick (EC) Modular Sy-
stem von PEHA. Das System basiert auf Funksendern und
Funkempfängern mit einer Frequenz von 868,3 MHz. Damit
ist eine drahtlose Ansteuerung von Verbrauchern möglich.
Sendet ein Funksender ein Funksignal an das Schaltmodul
(Funkempfänger) erfolgt eine Schaltfunktion. Diese ist für
jeden Funksender individuell einstellbar. Eine weitere Bedie-
nung ist mit der „on/off" Taste des Schaltmoduls möglich.
Mit der Schaltfunktion können an den Ausgängen ange-
schlossene elektrische Verbraucher wie z.B. Glühlampen,
HV-Halogenlampen und induktive Lasten geschaltet werden.
• Einstellbare Funktion für jeden zugeordneten Funksender
• Einstellung von Funktion und Modus über Drehschalter
• Modularbuchsen und Modularsteckverbinder zur Daten-
verbindung und Spannungsversorgung weiterer Module.
• Max. 128 Module je Anlage (inclusive Antennenmodul)
• Bidirektionale Funktionen (Senden/Empfangen) integriert.
hinweise
– Vor Inbetriebnahme Bedienungsanleitung durchlesen.
– Vor Gebrauch sind den Ausgängen (Kanälen) des
Schaltmoduls Funksender (max. 64) zuzuordnen!
– Die Bedienungsanleitungen der Funksender beachten!
Vorsicht! Kontamination sicherheit Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Abquetschen Abschneiden
VOrsicht! gefahr eines stromschlages!
im inneren des gehäuses befinden sich spannungs-
führende teile. eine berührung kann eine Kör-
Vorsicht, Gefahr durch perverletzung zur folge haben! Alle Arbeiten am Vorsicht, Gefahr durch Vorsicht, Gefahr durch
elektrischen Strom elektromagnetische explosionsgefährliche
Strahlung Stoffe
Versorgungsnetz und gerät dürfen nur von auto-
risierten elektrofachkräften durchgeführt werden.
• Gerät spannungsfrei schalten.
• Gerät gegen Wiedereinschalten sichern.
Vorsicht, Gefahr durch Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Laserstrahlung • Gerät auf Spannungsfreiheit überprüfen. Radioaktivität Rutschen
• Vor dem Einschalten Gehäuse fest verschließen.
Das Gerät ist nur für die bestimmungsgemäße Verwendung
vorgesehen. Ein eigenmächtiger Umbau oder eine Verände-
Vorsichtig verschieben! Während der Wandbrände nicht von
rung ist verboten! Es darf nicht in Verbindung mit anderen
- veraltet - Schweißarbeiten, oben löschen
Arbeitsstelle beobachten
Geräten verwendet werden, durch deren Betrieb Gefahren
für Menschen, Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
Wandhydrant, mit Angabe Wareneingang - Wareneingang - Gesperrt
• Der Stand der Technik zum Zeitpunkt der Installation. des Anschlusses Freigegeben
• Die Bedienungsanleitung des Gerätes.
• Eine Bedienungsanleitung kann nur allgemeine Bestim-
mungen anführen. Diese sind im Zusammenhang mit
einer spezifischen Anlage zu sehen.
452 FU 2REG (Rev02-190408)
technische DAten
Allgemeine Daten
Standby = 0,25W
Eigenverbrauch
Betrieb = 46mA / 1,1W
Spannungsversorgung Nom. 24 V DC (SELV)
Modular System über Modularbuchsen
Sendefrequenz 868,3 MHz
Verbraucherausgang 2 potentialfreie Relaisausgänge
(Klemme O1-O2) (Schaltleistung max. 16A)
Verbraucherspannung Externe Spannungsversorgung
(Klemme I1-I2) 230-240V ~ / 50-60 Hz
Umgebungstemperatur -20 bis +40 °C
Lagertemperatur -40 bis +85°C
Schraubklemmen max. 2 x 1,5 mm²
Prüfvorschriften EN 60669-2-1
Kennzeichnung KEMA KEUR ; CE
Schutzart IP20
Breite = 38 mm (2TE)
Abmessungen
Höhe = 55 mm
Lastdaten je Verbraucherausgang (230V ~ / 50hz)
Glühlampen (ohmsch)
HV-Halogenlampen
Motorlast
Leuchtstofflampen unkompensiert
funKreichweite
Bei Funksignalen handelt es sich um elektromagnetische
Wellen. Die Feldstärke am Empfänger nimmt mit zuneh-
mendem Abstand des Senders ab. Die Funkreichweite ist da-
her begrenzt. Durch unterschiedliche Materialien oder Stör-
quellen in der Ausbreitungsrichtung der Funksignale wird
die Funkreichweite weiter verringert. Durch den Einsatz von
Easyclick Repeatern (Funkverstärkern) kann die Funkreich-
weite erhöht werden.
Material
Holz, Gips, unbeschichtetes Glas
Mauerwerk, Holz-/ Gipswände
Stahlbeton
reichweite bedingungen
Bei guten Bedingungen
> 30 m
(großer, freier Raum ohne Hindernisse).
Durch bis zu 5 Gipskarton-/Trockenbauwände
oder 2 Ziegel-/Gasbetonwände (Mobiliar und
> 20 m
Personen im Raum): Für Sender und Empfän-
ger mit guter Antennenposition /-ausführung.
Durch bis zu 5 Gipskarton-/Trockenbauwän-
de oder 2 Ziegel-/Gasbetonwände (Mobiliar
> 10 m und Personen im Raum): Für in Wand oder
Raumecke verbaute Empfänger, Empfänger
mit interner Antenne oder enger Flur.
Durch 1-2
Abhängig von Armierung der Decke/Wand
Decken/
Vorsicht, Gefahr durch
Abstürzen und Antennenausführung des Empfängers.
Wände
Hinweis: Weitere Informationen zum Thema „Funkreichwei-
te" sind im Internet auf „www.peha.de" erhältlich.
Vorsicht, Gefahr durch
feuergefährliche Stoffe
Vorsicht, Gefahr durch
Stolpern
Wandbrände von unten
nach oben löschen
Wärmeabzugseinrichtung
instALLAtiOn & inbetriebnAhMe
Wichtige Installationshinweise !
Die Installation und Inbetriebnahme darf nur von autori-
sierten Elek trofachkräften durchgeführt werden. Bei der
Installation an das Versorgungsnetz (100-240V ~ /50-60 Hz)
ist die elektrische Anlage spannungsfrei zu schalten.
Es sind die geltenden Gesetze und Normen des Landes
einzuhalten, in dem das Gerät betrieben wird.
MOntAge
Das Modul ist für die Montage auf eine 35mm Hutschiene
nach EN 50022 im Verteilungs-Ein/Aufbaugehäuse mit ge-
schraubter Abdeckung konzipiert. Die Geräte können direkt
nebeneinander eingebaut werden.
instALLAtiOn
L1 N
F
2500 W
I1 I1 O1 O1
1500 W
3 A
Function Mode
1 1
LRN/CLR
0 2 0 2
18 x 58 W 9 3 9 3
8 4 8 4
7 5 7 5
6 6
EC Modular System
452 FU 2REG
Status
1
channel
2
on/off
2 x 16A/240V AC μ
I max 2x16A / I max 2x3A
M
N N
16A μ
I2 I2 O2 O2
reduzierung
0 - 10%
F
5 - 35%
L2 N
10 - 90%
• Schaltmodul an geeigneter Stelle montieren.
• Installation des Geräts nach Anschlussbild vornehmen.
• Anschlussleitungen der Verbraucherspannung (230V ~ )
mit Sicherungsautomaten (F = 16 A) absichern.
Auf eine gleichmäßige Verteilung der Lasten achten!
inbetriebnAhMe
• Installation des Schaltmoduls vornehmen.
• Elektrische Anlage einschalten.
I1 I1 O1 I2 I2
• Sender (max. 64) den Kanälen des Empfängers zuordnen
(s. PRoGRAMMIERUNG).
Function Mode
1 1
0 2 0 2
9 3 9 3
8 4 8 4
7 5 7 5
6 6
MODuLbus MODuLAr systeM
Status
hinweise zum Anschluss
1 2
– Die Busleitung nicht parallel zu Verbraucher- u. Netz-
channel
leitungen verlegen!
3 4
on/off
– Die max. Leitungslänge des Systems (1000 m) beachten!
4 x 10A/240V AC μ (I
– Vor Anschluss oder Trennung der Busleitung
Spannungsversorgung ausschalten.
10A μ
IN oUT
I3 I3 O3 I4 I4
O2
LRN/CLR
10A μ
EC Modular System
454 FU-SPV 4REG
~
100-240 V AC 24 V DC
50-60 Hz 0,3 A
–
max 4x10A / I max 4x3A)
M
N N
Die Datenverbindung zwischen dem
Schaltmodul und weiteren Modulen
10A μ
wird mit der oUT-Buchse und der
24V A B 0V
Busleitung hergestellt.
Mit der Verbindung erfolgt auch die
O4 L N
Spannungsversorgung (24 V DC) der
nachfolgenden Module.
D - 1
