PEHA 940/24 EM RÜ Installations- Und Bedienungsanleitung

PEHA Elektro GmbH & Co. KG
Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de
InSTaLLaTIonS- unD beDIenunGSanLeITunG

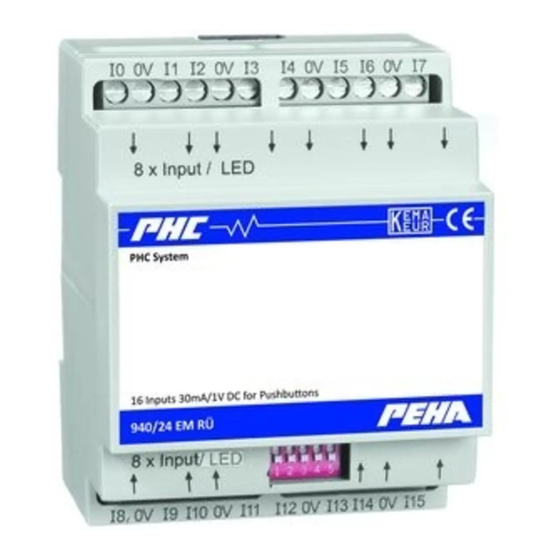

Phc eingangsmodul 940/24 em rÜ diag
16 eingänge (24v Dc) mit rückmeldung und Diagnosefunktion
940/24 em rÜ diag
beSchreIbunG
Das PHC Eingangsmodul 940/24 EM RÜ diag hat 16 Eingänge (I0-I15), die mit Tastern
gegen Masse (0V) geschaltet werden. Die 24V Gleichspannung der Eingänge wird
von dem Modul zur Verfügung gestellt.
Alle Eingänge (I0-I15) können mit PEHA-Tastern (Art. Nr.550 LED/PHC) für
Rückmeldungen benutzt werden. Die LED dieser Taster kann ohne zusätzlichen
Verdrahtungsaufwand vom PHC System EIN und AUS geschaltet werden. Eine
Rückmeldung mit Schaltern ist nicht möglich. Jeder der 16 Eingänge kann direkt
am Modul über eingebaute Taster betätigt werden. Eine Statusanzeige von
Rückmeldungen ist über die 16 eingebauten Rückmelde-LEDs des Moduls möglich.
anSchLuSSbILD
I 0 0V 1 I I 2 0V 3 I I 4 0V 5 6 0V 7 I I I
8 x Input / LED
29
CEBEC
PHC System
1 3 7
0 0 1 2 2 3 4 4 5 5 6 6 7
Eingangsmodul 24V LED diag
8 9 10 11 12 13 14 15
8 9 10 11 12 13 14 15
16 Inputs 30mA/1V DC for Pushbuttons
16 Eingänge für Taster (16 Eingänge mit Rückmeldungen)
Art. Nr.: 940/24 EM RÜ diag
940/24 EM RÜ DIAG
8 x Input/ LED
I 8 0V 9 10 0V 11 I I 12 0V I 13 I 14 0V I 15
I I
Interner
PHC-Bus
monTaGe
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC Modul
ist für die Montage auf eine 35mm Hutschiene nach EN50022 im Verteilungs-Ein/
Aufbaugehäuse konzipiert. Die Geräte können direkt nebeneinander eingebaut werden.
Die PHC Module dürfen nicht in Verbindung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
- Eine Bedienungsanleitung kann nur allgemeine Bestimmungen anführen.
Datum Name
Diese sind im Zusammenhang mit einer spezifischen Anlage zu sehen.
Bearb. 26.01.12 Kai Imorde
Kniedruck und Geräteaufkleber
Gepr.
Norm Folgende anlagen dürfen nicht von Phc-modulen geschaltet werden:
- Sicherheitsschaltungen wie NOT AUS
- Notstromversorgungen
PHC Input Module 940/24 EM RÜ diag
- Feueralarmanlagen
Gevener Weg 38 · 58809 Neuenrade
- Notbeleuchtungsanlagen
Urspr.: Format DIN A4 Dateiname: GAK 940-24 EM RÜ diag (Rev01_120126)
Ein Betrieb der Unternehmensgruppe
anSchLuSS DaTenverbInDunG
Die Verbindung zwischen der PHC Steuereinheit und anderen PHC Modulen wird
über die PHC Busleitung und den Modularsteckverbindern der Module hergestellt. Die
Modularsteckverbinder sind in den Modulen, außer in der PHC Stromversorgung, parallel
geschaltet und dadurch als Ein- oder Ausgang frei wählbar. Somit ist die Position eines
PHC Moduls in der Datenleitung beliebig.
Jedem PHC Modul ist eine PHC Busleitung von 30 cm Länge beigefügt. Sie wird zur
Verbindung eines Nachbarmoduls, oder zur Verbindung eines Moduls in der nächsten
Verteilerreihe benötigt. Über die Busleitung werden die Module mit Spannung versorgt.
Vor dem Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
KoDIerSchaLTer
Mit dem im PHC Eingangsmodul angebrachten Kodierschalter wird die Moduladresse
eingestellt. Die Einstellung des Kodierschalters ist in der PHC Software unter dem
Menüpunkt „Komponenten g Module" dargestellt.
Es ist darauf zu achten, dass nicht gleiche Moduladressen für PHC Eingangsmodule
vergeben werden. Die Einstellung des Kodierschalters darf nur vom Fachpersonal
durchgeführt werden. Hierbei ist das PHC Modul spannungslos zu schalten und
darauf zu achten, dass keine elektrische Entladung stattfinden kann.
PEHA_M_940_24_EM_RÜ_diag (Rev06_130214)
achtung !
Für jeweils 2 Tasteingänge ist ein 0V Anschluss
(Masse) vorgesehen. Die 0V Anschlüsse sind
intern im Modul verbunden. Es ist darauf zu
achten, dass die Taster mit der Masse des Moduls
betrieben werden, an der sie angeschlossen sind.
Die Taster sind mit der 24V Versorgungsspannung
des PHC-Systems verbunden. Daher ist darauf
zu achten, dass keine Verbindung zu 230V
Wechselstromkreisen hergestellt wird. Ein solcher
Anschluss kann zum Defekt der gesamten PHC-
Anlage führen!
Kodierschalter
Moduladresse
Seite
1
126070-06
D
STromverbrauch
Der Stromverbrauch des Eingangsmoduls ist abhängig von der Art und Anzahl der
angeschlossenen Befehlsgeräte:
Eigenverbrauch: .............................................................................................. 40 mA
Eingang mit bel. Tastern: .............................................................. 20 mA je Eingang
Eingang mit Schalter: ................................... 30 mA je Eingang (max. 4 Schalter!)
TechnISche DaTen
Spannungsversorgung
Phc System (Phc-bus)
eigenverbrauch
anzahl der eingänge
eingangswiderstand
Länge Signalleitung
eingangssignale
Zeitliche auswertung
eines eingangssignals
Kontaktwiderstand bei
aktivierung von eingängen
anschlussmöglichkeiten
Kodierung
umgebungstemperatur
Lagertemperatur
Schraubklemmen
Prüfvorschriften
approbationen
Schutzart
abmessungen
GaranTIebeSTImmunGen
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann
sich ohne vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten
Technologien nach geltenden nationalen und internationalen Vorschriften hergestellt
und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA,
unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber
seinem Händler, die Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind
ausgeschlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe
an den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler
unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist.
Die Gewährleistung entfällt bei natürlichem Verschleiß, unsachgemäßer Verwendung,
Falschanschluss, Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchsfrist
beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Händler
und endet spätestens 36 Monate nach Herstellung des Gerätes. Für die Abwicklung
von Gewährleistungsansprüchen gilt Deutsches Recht.
enTSorGunG DeS GeräTeS
Werfen Sie Altgeräte nicht in den Hausmüll! Zur Entsorgung des Gerätes
sind die Gesetze und Normen des Landes einzuhalten, in dem das Gerät
betrieben wird! Das Gerät enthält elektrische Bauteile, die als Elektronikschrott
entsorgt werden müssen. Das Gehäuse besteht aus recycelbarem Kunststoff.
Nom. 24 V DC (SELV)
21-28 V DC (Brummspannung 5 %)
10-340 mA (nach Eingangsbeschaltung)
16 Eingänge (I0-I15) für PEHA Taster mit Status
LED (max. 4 Schalter!)
1 kΩ
max. 400m (bei d = 0.8 mm)
> 40ms
Folgende Signale werden ausgewertet:
Ein > 0 Sec
Ein > 1 Sec
Ein > 2 Sec
Aus < 1 Sec
Aus > 1 Sec
Max. 33 Ohm
(entspricht < 1V DC bei 24 mA)
2 Modularbuchsen für PHC - Bus
16 Schraubklemmen für Eingangssignale I0-I15
8 Schraubklemmen für 0V
Dipschalter 5 pol. (Moduladresse)
+10° bis +50°C
-20° bis +60°C
max. 2 x 1,5 mm²
EN 60669-2-1
CE KEMA/KEUR CEBEC
IP 20
Breite = 72 mm (4TE)
Höhe = 55 mm
D - 1
