4.2 Typenübersicht
Artikelnr.
SU-F-1.0.1
SU-F-2.0.1
Tab.1: Typenübersicht
4.3 Funktionsübersicht
Die folgende Tabelle gibt eine Übersicht über die möglichen Funktionen und
Anwendungen des Geräts:
Symbol der Bedienoberfläche
Tab. 2: Funktionsübersicht
4.4 Geräteübersicht Sensoreinheit 1-fach und 2-fach

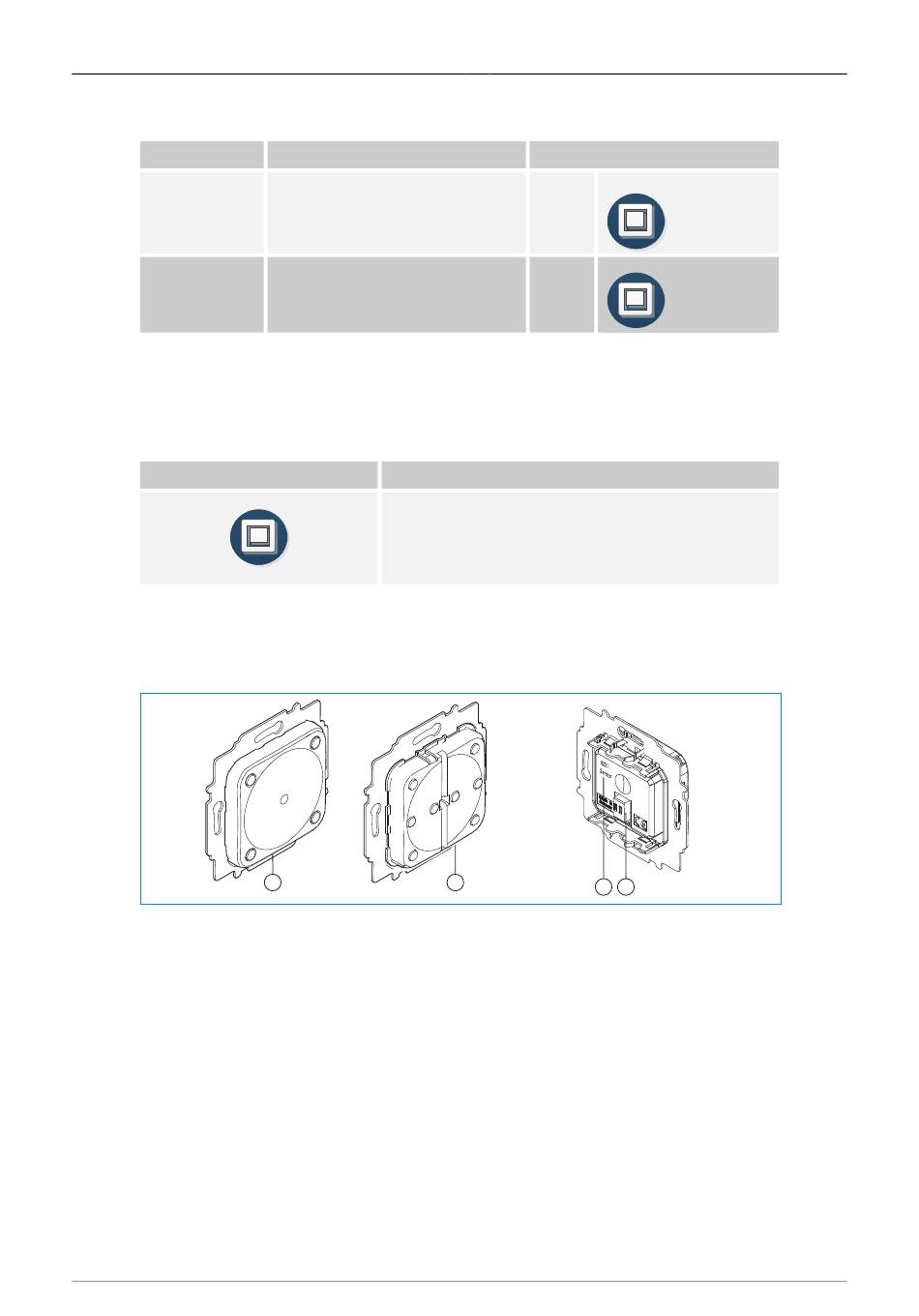

Abb. 2: Geräteübersicht Sensoreinheit 1-fach und 2-fach (mit Sensoren)
[1] Sensoreinheit 1-fach
[2] Sensoreinheit 2-fach
[3] Typenschild
[4] Busanschlussklemme
Technisches Handbuch 1373-1-8561
®
Produktname
Sensoreinheit 1-fach
Sensoreinheit 2-fach
Informationen
Name: Sensor
Typ: Sensor
Wird bereitgestellt von: Sensoreinheit
Funktion: Bedienelement zur Steuerung von
free@home Funktionen
1
Produktbeschreibung
Sensorkanäle
1
2
2
3 4
