Zusätzliche Informationen
Für die meisten Vorgänge müssen Sie nur die jeweiligen Einstellungen vornehmen, das zu
prüfende Gerät anschließen und anschließend Ihren Vorgang starten.
In manchen Fällen müssen jedoch zusätzliche Einstellungen vorgenommen werden und gewisse
Dinge beachtet werden, um eine einwandfreie Messung, Erzeugung oder Simulation zu
gewährleisten. Ein typisches Beispiel hierfür ist die Temperaturmessung mit einem
Thermoelement. Hier müssen Sie nicht nur die korrekte Funktion auswählen, sondern auch den
Sensortyp und den Referenzmessstellenmodus. Fehlerhafte Einstellungen können zu
Messfehlern führen.
5.2.1
Messung / Simulation mit Thermoelement, Anschlüsse und Problembehebung
Um die korrekte Thermospannung der anliegenden Temperatur zu ermitteln, muss eine
Kompensation der in Reihe anliegenden Spannung durchgeführt werden. Die verschiedenen
Kompensationsmethoden werden folgend beschrieben. Die Kompensationsmethoden finden
sowohl bei der Messung als auch bei der Simulation mit Thermoelementen Anwendung.
Interne Referenzmessstelle
Durch die interne Referenzmessstelle im Gerät kann bei der Messung / Simulation auf externe
Anschlüsse
verzichtet
Thermospannungsempfänger direkt über die T/C-Klemmen an den Kalibrator an.
Um diese Kompensationsmethode auszuwählen, gehen Sie mit der
wählen Sie „CJC" aus. Stellen Sie diesen Modus dann auf „Auto". Achten Sie darauf, dass die
eingestellte Funktion eine Temperaturfunktion ist.

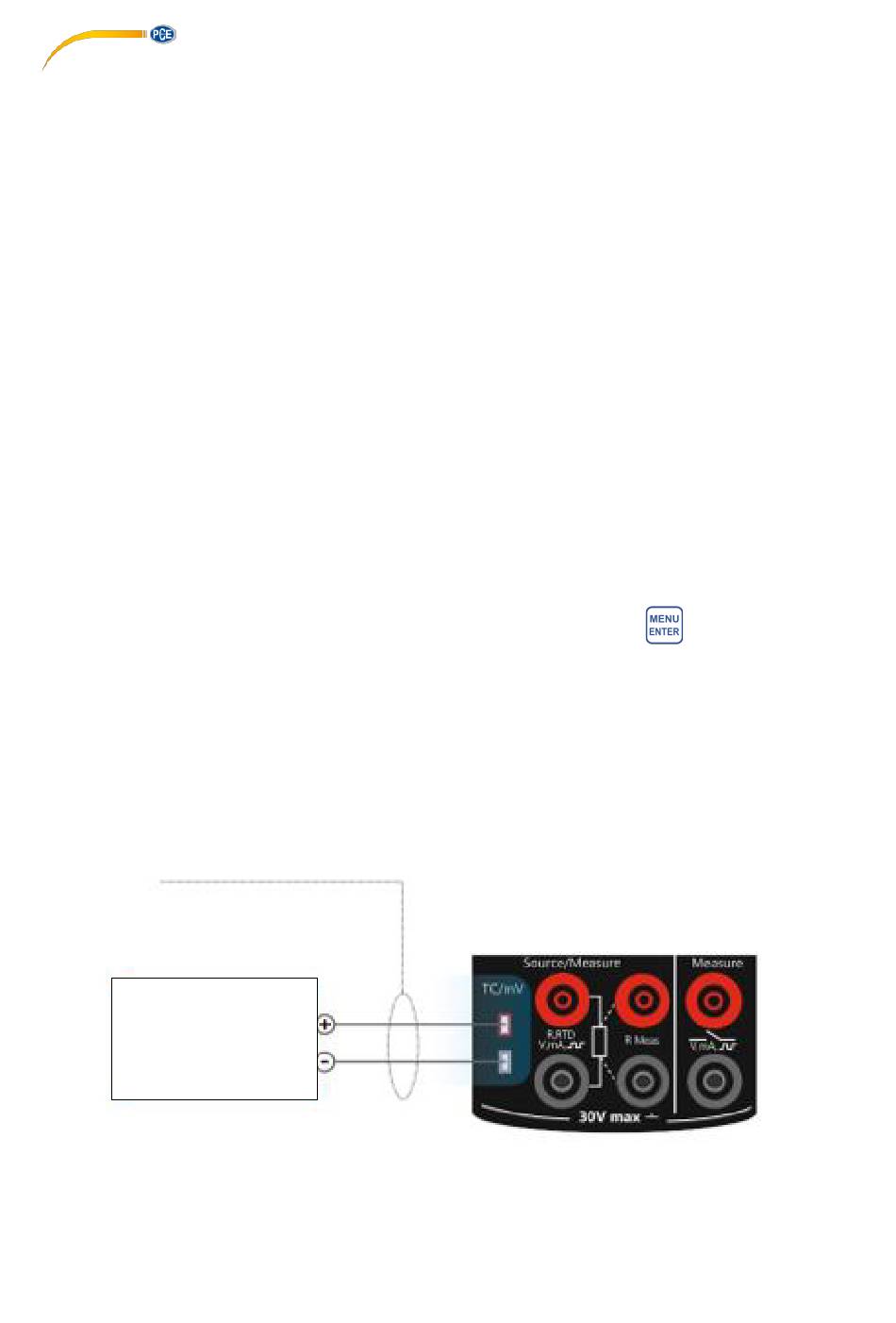

In der folgenden Abbildung sehen Sie, wie zu messende oder zu simulierende Thermoelemente
bei der Kompensationsmethode „Interne Referenzmessstelle" angeschlossen werden.
Thermoelement, Verlängerungs-
oder Kompensationskabel (T/C)
Thermoelement-
messung /-
simulation
werden.
Sie
schließen
© PCE Instruments
72
das
Thermoelement
Taste ins Menü und
oder
den
