Spannungserzeugung

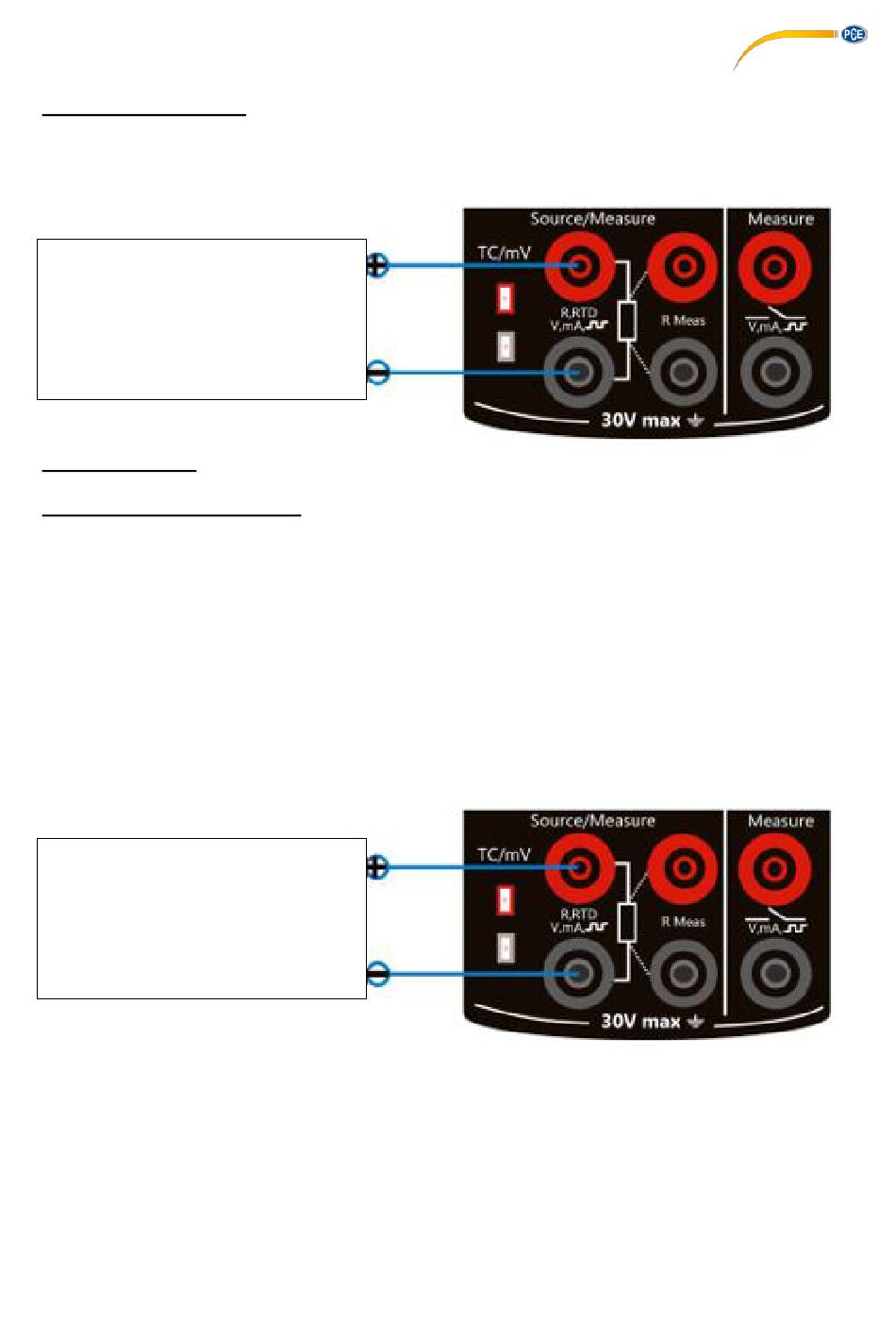

Das PCE-MCA 50 kann Spannung erzeugen. Im folgenden Bild sehen Sie, wie das zu
kalibrierende Gerät / die Spannungsquelle angeschlossen werden muss.
Zu kalibrierendes Gerät
0 ... 12 V DC
RTD Anschlüsse
RTD/Widerstandssimulation
Im folgenden Bild sehen Sie, wie das PCE-MCA 50 für die RTD-/Widerstandssimulation
angeschlossen werden muss.
Bei der RTD-Simulation imitiert das PCE-MCA 50 ein Widerstandsthermometer (RTD). Das zu
prüfende Gerät erzeugt die Spannung für die RTD-Messung. Das PCE-MCA 50 regelt den
Widerstand über seine Anschlüsse so, dass der Widerstand (Spannungs-/Strom-Verhältnis) der
simulierten Temperatur entspricht. Die Verwendung des 2-, 3- oder 4-Leiter-Anschlusses hängt
vom empfangenden Gerät ab. Verwenden Sie bei allen Verkabelungsoptionen nur die beiden
linken Anschlüsse. Der dritte und vierte Leiter wird gegebenenfalls entsprechend der
Anforderungen des angeschlossenen Gerätes angeschlossen. Dafür dürfen jedoch nur die
beiden Anschlüsse ganz links verwendet werden.
Zu prüfendes Gerät
© PCE Instruments
7
