RTD/Widerstandsmessung

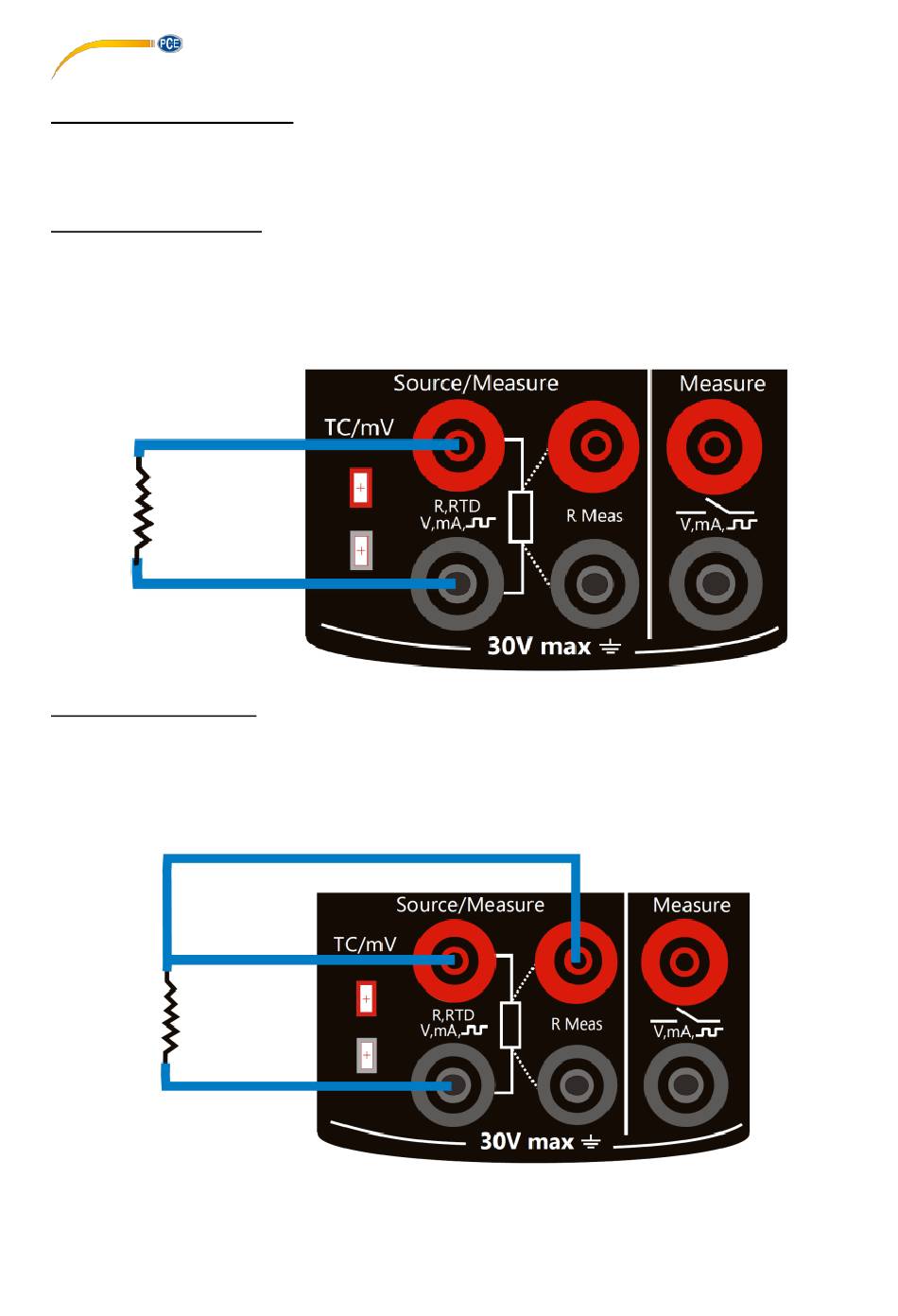

Das PCE-MCA 50 kann RTD und Widerstände messen. Wie das Gerät hierfür angeschlossen
werden muss, sehen Sie im folgenden Bild.
Zweileiter-RTD-Messung
In Zweileitersystemen werden die Anschlüsse ganz links verwendet. Die Anzahl der verwendeten
Leiter wird auf dem Display angezeigt. Das PCE-MCA 50 misst den Widerstand anhand einer
anliegenden Spannung und dem dadurch resultierenden Strom. Die Messung wird von dem PCE-
MCA 50 akzeptiert, sofern der Leitungswiderstand geringer ist als der Gesamtwiderstand.
Dreileiter-RTD-Messung
In Dreileitersystemen werden die Anschlüsse ganz links verwendet. Das Leitersystem wird vom
PCE-MCA 50 angezeigt. Die beiden linken Anschlüsse messen den Temperaturwiderstand und
die beiden rechten Anschlüsse messen den Leiterwiderstand. Durch den rechten Anschluss wird
der Leitungswiderstand vom Temperaturwiderstand abgezogen.
