Anzeigemodus
RTD-Modus
RTD-Art
Auswahl Leiter
Messwert
Schritt/Rampe
Weitere
Informationen
Balkendiagramm
Prozentsatz
Auswahl Leiter
Anzeigemodus
Simulation
Aktueller Wert
I (EX)
Messfenster
Schalterposition
Schalter OFFEN
Schalter
GESCHLOSSEN

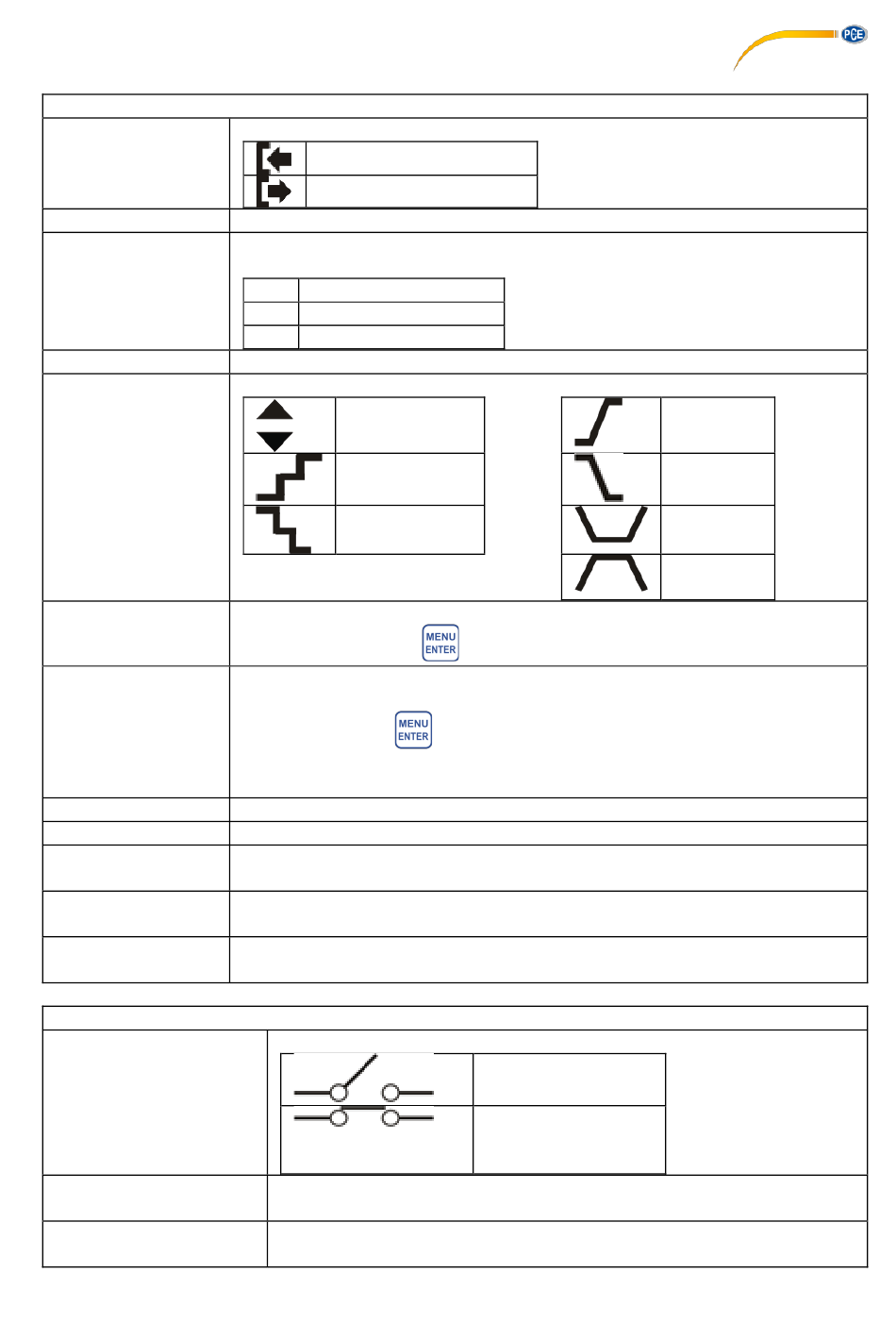

Aktueller RTD-Modus wird angezeigt.
RTD-Messmodus
RTD-Simulationsmodus
Zeigt aktuell verwendete RTD-Art an.
Anzahl der verbundenen Leiter für RTD- und Widerstandsmessung/-
simulation
2W
Zweileiterverbindung
3W
Dreileiterverbindung
4W
Vierleiterverbindung
Zeigt RTD-Wert je nach RTD-Art an
Schritt-/Rampenmodus – nur im RTD-Simulationsmodus
Manuelle
Schrittfunktion
Schritt AUF
Schritt AB
Zeigt weitere Informationen je nach RTD-Modus an, sowie weitere
Informationen wie in
Horizontales Balkendiagramm nach RTD-Prozentsatz
(0,00 ... 100,00 %). Den im Balkendiagramm angezeigten Bereich
können Sie unter
Kleinster Wert = 0 %
Größter Wert = 100 %
Zeigt RTD-Wert in Prozent an.
Zeigt ausgewähltes Leitersystem an (2-Leiter, 3-Leiter, 4-Leiter)
Zeigt Anzeigemodus an: Prozentwert oder aktueller Wert
Wenn beim Anzeigemodus Prozentwert gewählt wurde, wird im Fenster
für den aktuellen Wert der aktuelle Simulationswert angezeigt.
Im RTD-Simulationsmodus wird der vom Messgerät ausgehende
Erregungsstrom angezeigt.
Symbol Schalterposition
Zeigt Simulationswert an, nachdem OFFENER Schalter erkannt
wurde
Zeigt Simulationswert an, nachdem GESCHLOSSENER Schalter
bemerkt wurde
© PCE Instruments
→ DISPLAY → RTD terminal ausgewählt.
→ DISPLAY → RTD terminal einstellen.
Schalter
OFFEN
(AUS)
Schalter
GESCHLOSSEN
(AN)
17
Steigende
Rampe
Fallende
Rampe
Warten
bei 0 %
Warten
bei 100 %
