Technische Änderungen vorbehalten / technical changes reserved
2.

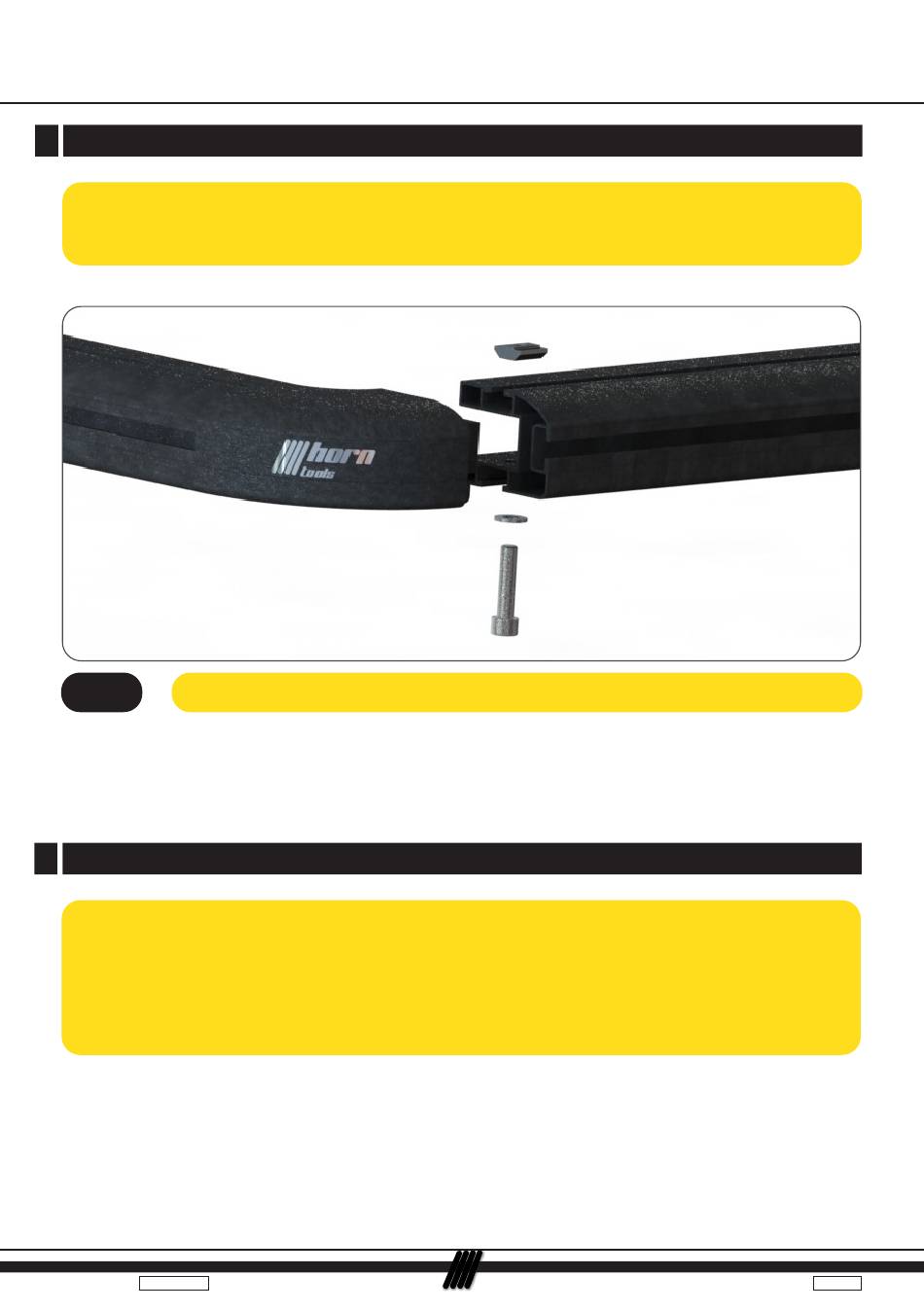

Rahmenhälfte zusammenbauen | Put together the half frame
Nun den Artikel HBRRF2415_001 mit dem Eckstück HEXEDGE01, wie in Abb.02 gezeigt, verschrauben.
Now connect HBRRF2415_004 with the corner piece like shown in Abb.02.
Abb.02
Eckstück mit HBRRF2415_004 verbunden / corners connected with HBRRF2415_004
3.
Einbau der Querträger | Cross member installation
Wie in Abb.03 gezeigt, die Querträger HBRRF2415_003 in das Profil einschieben und mit einer Schraube und
Scheibe fixieren, die Nutensteine werden oben ins Profil eingeschoben. Diesen Schritt 3-mal wiederholen.
Like shown in Abb.03 assemble the rack with the HBRRF2415_003, the slot nuts are sled in the top side of the
extrusion profile! Secure the HBRRF2415_003 with a bolt plus washer from below. Repeat this step three more
times.
Datum / date:
17.02.2022
Seite / page:
6
