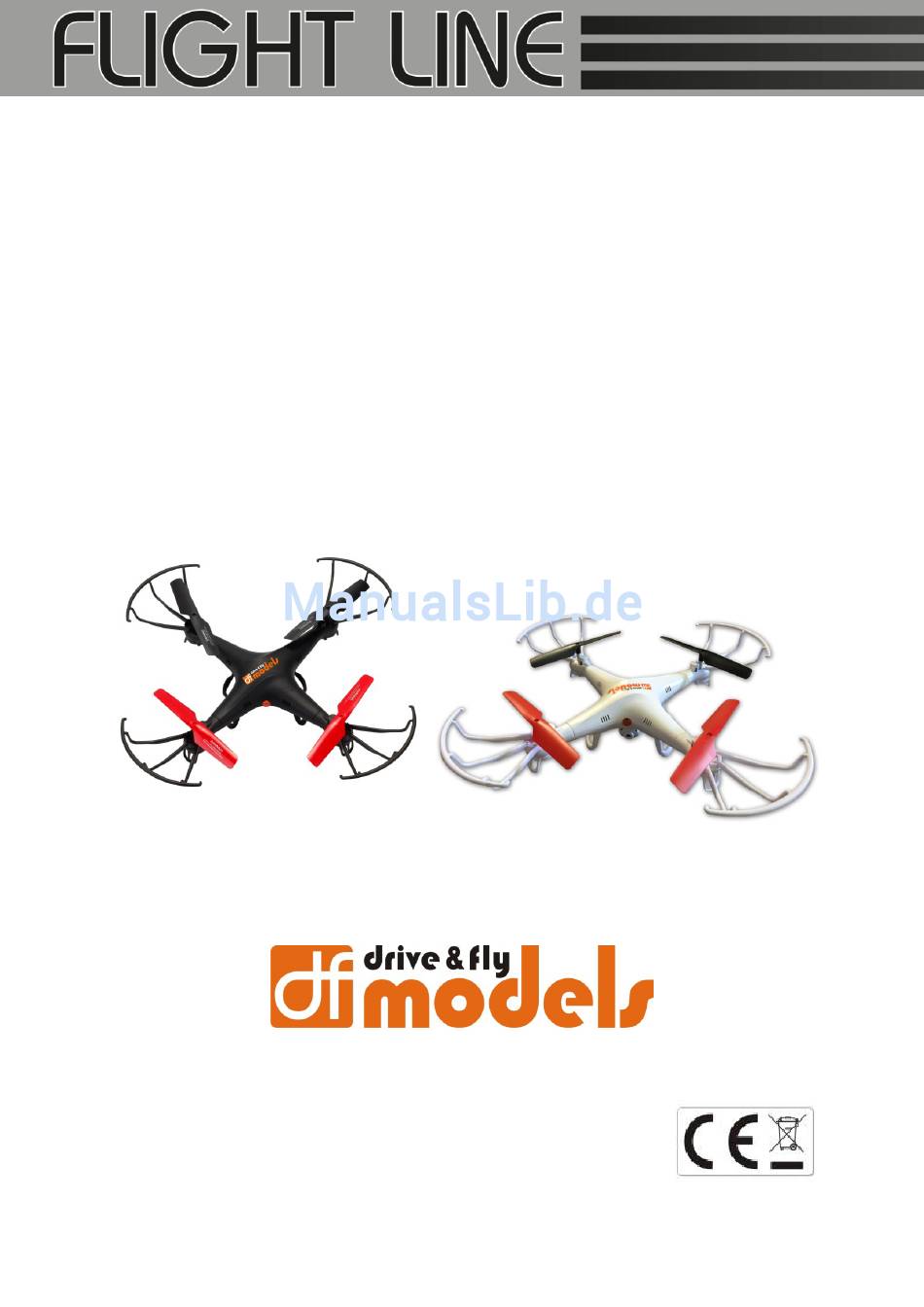

- Seite 1 Bedienungsanleitung df-Models SkyWatcher 3 HD SkyWatcher WiFi No. 9105 / 9115 www.df-models.com...
- Seite 2 1. Einführung Danke, dass Sie sich für ein Produkt von df Models entschieden haben. Sie haben somit die richtige Entscheidung in Sachen Produktqualität und Ersatzteilversorgung getroffen. Alle unsere Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft. Unsere Produkte entsprechen den in der EU und Deutschland geforderten Normen und Richtlinien.
-
Seite 3: Sicherheitshinweise
2. Sicherheitshinweise - Dieses Modell ist nicht für Kinder unter 3 Jahren/ 36 Monaten geeignet, es enthält verschluckbare Kleinteile - Empfohlen für Kinder ab 14 Jahren - Hände, Gesicht, Haare und lose Kleidung von den Rotoren fern halten - greifen Sie nicht in drehende Teile - Nach dem Flug Akku-Stecker immer trennen und den Akku aus dem Modell entnehmen! - Fliegen Sie nur, wo es sicher ist und Sie keine Dritten gefährden - Für die Fernsteuerung empfehlen wir AA-Batterien oder AA-Akkus mit einer Nennspannung von... -
Seite 4: Das Modell

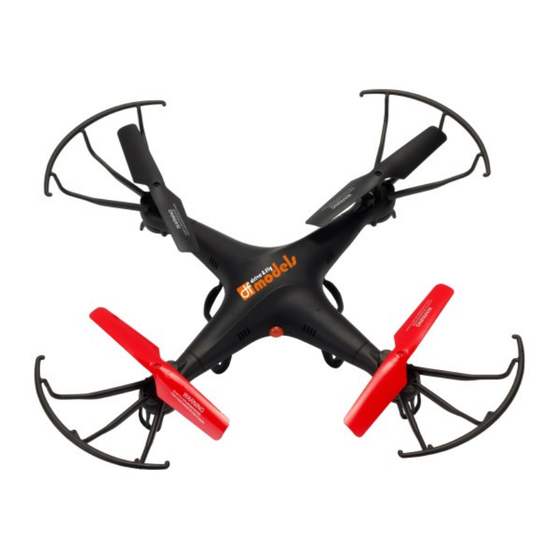

3. Das Modell Das Modell besteht aus einem zweiteiligen Rumpf. In diesem befinden sich an der Unterseite das Akkufach, die Kamera und die LED-Beleuchtung. Die Motoren finden im Rumpf Platz. Die Rotorschutzbügel können nach Wunsch und Flugkönnen entfernt werden. Die Zahnräder sind mit einem Schutz versehen. -
Seite 5: Der Sender
4. Der Sender Der Sender des Modells bietet die Möglichkeit Ihr Flugverhalten Ihrem Können und den Gegebenheiten anzupassen. Mit dem Knopf „Speed“ (links oben) können Sie die maximal Neigung bei Vollausschlag einstellen (30% - 1 Piep / 60% - 2 Piep / 100% - 3 Piep) Mit der Taste „LED“... - Seite 6 5. WiFi-Übertragung/ -Steuerung (nur Modell #9115) Das Modell SkyWatcher WiFi verfügt über eine WiFi Funktion. Diese kann zur Bildübertragung oder Steuerung des Modells genutzt werden. Eine Smartphone Halterung, die an die Fernsteuerung montiert werden kann ist im Lieferumfang enthalten. Sie können Ihr Smartphone oder Tablett verwenden; es muss die kostenlose App für die Nutzung installiert werden.
- Seite 7 6. Flugfunktionen Nach Betätigen der Taste „Flip“ (rechts oben) macht das Modell selbständig eine Rolle oder einen Flip. Bitte achten Sie darauf, dass Sie ausreichend Abstand zum Boden haben. Wird die „Flip“ Taste länger als 3 Sekunden gedrückt schaltet sich die LED Beleuchtung aus oder ein.
- Seite 8 7. Der Ladevorgang (Flugakku) Stecken Sie den Stecker in die Steckdose und verbinden Sie dann das Ende des Ladekabels mit der Ladebasis. Stecken Sie jetzt die Lithium Batterie des Modells an (weißer Stecker). Der Ladevorgang kann bis zu 120 Min. dauern, je nach Ladezustand der Batterie. Das Ladegerät zeigt den Ladezustand Beachten Sie die Sicherheitshinweise! LED Anzeige des Ladegeräts grüne LED...
-
Seite 9: Binding & Inbetriebnahme Des Modells
8. Binding & Inbetriebnahme des Modells... -
Seite 10: Der Erste Flug
9. Trimmung Sollte das Modell immer in eine Richtung fliegen oder sich um die Hochachse drehen, sodass Sie den entsprechenden Stick stets gegen diese Bewegung drücken müssen um einen stabilen Schwebeflug zu erreichen, können Sie über die Trimmhebel am Sender die Nullstellungen der Sticks verändern. Sollte das Modell z.B. - Seite 11 Wenn möglich, testen Sie vor dem Erstflug an einem Flugsimulator, wie ein Flugmodell reagiert. Dies kann schon die ersten paar Abstürze verhindern! Sollten Sie Fragen zu Ihrem df-Models Produkt haben wenden Sie sich an unser Service Department, hier erhalten Sie unter info@df-models.com schnell Antworten auf Ihre Anfragen.
-
Seite 12: Fehlerbehebung
11. Fehlerbehebung FAQ: Situation Ursache Lösung Empfänger-Status-LED blinkt Keine Verbindung zum Sender Wiederholen Sie den kontinuierlich für mehr als 4 Bindungsvorgang Sekunden nach dem Hubschrauber- Akku eingesetzt ist. Keine Reaktion auf die Eingabe Keine Reaktion nach verbinden des 1. Fehlende Stromversorgung Sender und 1. - Seite 13 12. Konformitätserklärung Hiermit erklärt die Fa. DF-Models, dass das Modell, den einschlägigen Richtlinien und Normen R&TTE Direktive 1999/5/EC entspricht und die Serie entsprechend gefertigt wird. Zur Konformität wenden Sie sich bitte an: df Models Drahthammerstrasse 22 92224 Amberg http://www.DF-Models.de info@df-models.com (WEEE) Elektro- und Elektronikalt-/Schrottgeräte 2002/96/EG...
- Seite 14 2. Bedeutung der Batteriesymbole Batterien sind mit dem Symbol einer durchkreuzten Mülltonne (s. u.) gekennzeichnet. Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden dürfen. Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, befindet sich unter dem Mülltonnen-Symbol die chemische Bezeichnung des jeweils eingesetzten Schadstoffes –...
- Seite 15 Elektroaltgeräteverordnung Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist df-Models registrierter Hersteller mit der WEEE-REG.-Nr: DE30915550 Sicherheitshinweise: Setzen Sie Ihre Lithium-Polymer-Zellen erst ein, wenn Sie alle Sicherheitshinweise/-Vorschriften gelesen und vollständig verstanden haben.
- Seite 16 Laden: Laden Sie Lithium-Polymer-Zellen ausschließlich mit dafür geeigneten Ladegeräten oder entsprechenden Ladeprogrammen auf. Der max. Ladestrom darf höchstens 1C (einfache Kapazität) betragen, d.h. bei einer 880er-Zelle max. 880mA, bei einer 1100er- Zelle max. 1100mA, bei einer 1800er-Zelle max. 1800mA usw. Die Ladespannung darf 4,2V pro Zelle auf keinen Fall überschreiten! Erwärmt sich die Zelle beim Laden zu stark (>50°C) oder steigt die Zellenspannung über 4,2V, ist die Ladung sofort zu beenden! Auf keinen Fall Standard Ladegeräte für Ni-Cd oder Ni-MH verwenden!
- Seite 17 Entsorgung: Akkus enthalten giftige Substanzen. Werfen Sie daher gebrauchte Lithium-Polymer-Zellen nicht in den Hausmüll, sondern entsorgen Sie diese nach den entsprechenden Gesetzesbestimmungen. Um einen versehentlichen Kurzschluss zu vermeiden, kleben Sie den Akkupack in jedem Fall mit Isolierband ab. Lithium-Zellen dürfen nur im entladenen Zustand in die Batterie-Sammelgefäße bei Handel und öffentlich-rechlichen Entsorgungsträgern abgegeben werden.
- Seite 18 Ein Muss für die Akku-Pflege sind LIPOBALANCER. Die Benutzung eines solchen Gerätes führt zu einer deutlich längeren Laufzeit der LiPo-Akkus. Ein Balancer sorgt dafür, dass keine Überladung stattfindet. Zu einer Überladung kann es u.a. auch kommen, wenn die Zellen eines Packs im Laufe der Zeit auseinanderdriften, dafür gibt es verschiedenen Ursachen.
- Seite 19 - Bevor Sie Teile zerlegen, ist es ratsam ein bzw. mehrere Fotos (auch aus anderen Ansichtspositionen) zu machen. Anhand dessen können Sie sich bei eventuell auftretenden Problemen orientieren. Impressum Diese Bedienungsanleitung ist eine Publikation von DF-Models Drahthammerstrasse 22, 92224 Amberg www.DF-Models.de Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der...
- Seite 20 www.df-models.com...
