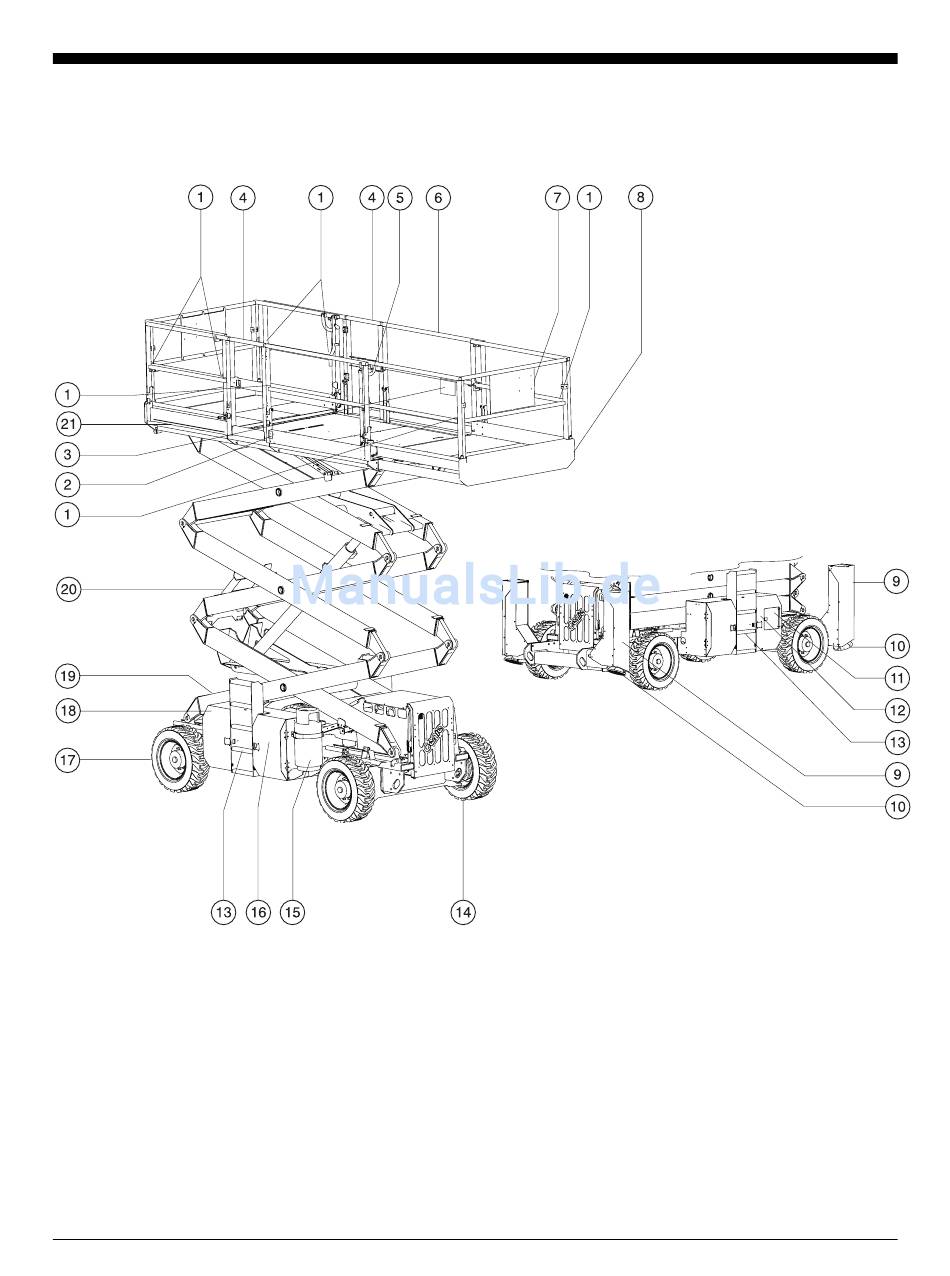

Legende

1 Anschlagstelle für
Sicherungsleine
2 Steckdose mit Schutzschalter
3 Plattformsteuerung
4 Plattformeinstieg
5 Sperrhebel für die
Plattformverlängerung
6 Plattform-Schutzgeländer
7 Ablagefach für
Bedienungsanleitung
8 Plattformverlängerung
8
9 Abstützungsgehäuse
(falls vorhanden)
10 Abstützungsplatten
(falls vorhanden)
11 Bodensteuerung mit LCD-
Anzeigeschirm
12 Neigungsalarm
(hinter Bodensteuerpult)
13 Einstiegsleiter
14 Lenkbares Rad
Genie GS-3384, GS-3390, GS-4390 und GS-5390
Zweite Auflage • Dritter Druck
15 Propangastank
16 Kraftstofftank
(hinter Abdeckung)
17 Nicht lenkbares Rad
18 Hydrauliktank
(hinter Abdeckung)
19 Strom zur Plattform
(nicht sichtbar)
20 Sicherheitsarm (nicht sichtbar)
21 Tragfähigkeitsanzeige
(falls vorhanden)
Teile-Nr. 82828GR
