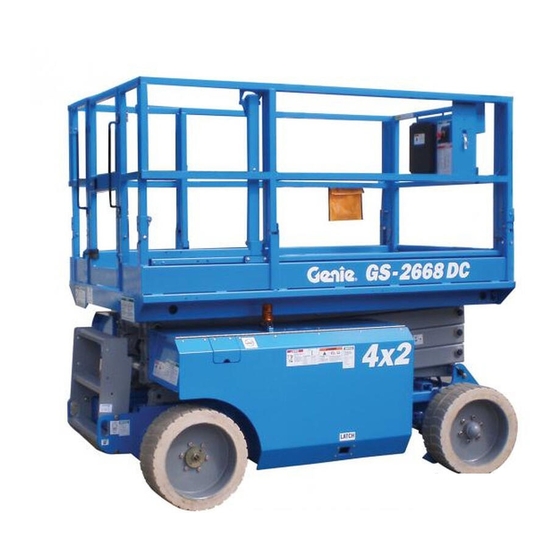

Genie GS-2668DC Bedienungsanleitung Mit Wartungsinformationen
Vorschau ausblenden
Andere Handbücher für GS-2668DC:
- Bedienungsanleitung mit wartungsinformationen (34 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Genie GS-2668DC
Inhaltszusammenfassung für Genie GS-2668DC
- Seite 1 Bedienungsanleitung Second Edition Second Printing mit Wartungsinformationen Part No. 82262GR...
- Seite 2 Sechster Druck, Januar 2002 Internet: http://www.genielift.com Zweite Auflage: Zweiter Druck, März 2002 E-Mail: techpub@genieind.com „Genie“ ist in den USA und vielen anderen Ländern ein eingetragenes Warenzeichen von Genie Industries. „GS“ ist ein Warenzeichen von Genie Industries. Gedruckt auf Recyclingpapier L Gedruckt in den USA.
- Seite 3 Herstellers, die Sicherheitshandbücher und Bedienungsanleitungen und die Maschinen- aufschriften, die Sicherheitsbestimmungen des Arbeitgebers, die Arbeitsanleitungen, und die geltenden gesetzlichen Bestimmungen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 4 Strom führenden Leitungen abgeschaltet sind. 454 kg Nur Verlängerung Plattform allein Nehmen Sie die Maschine bei Gewitter oder Sturm 136 kg 318 kg nicht in Betrieb. Verwenden Sie die Maschine nicht als Masse bei Schweißarbeiten. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 5 Weise auf die Sicherheit und die Stabilität der Maschine auswirken können. Ersetzen Sie niemals Teile, die für die Stabilität der Maschine wichtig sind, durch Teile mit abweichendem Gewicht oder anderen Spezifikationen. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 6 Haut angegriffen und/oder verbrannt werden. Verwenden Sie nie Batterien, die weniger wiegen als die Originalausstattung. Die Batterien werden als Gegengewicht verwendet; sie sind daher für die Stabilität der Maschine wesentlich. Jede Batterie muss 29,5 kg wiegen. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 7 Anlage, wenn die Steuerung des Krans nicht gesperrt wurde bzw. keine sonstigen Vorkehrungen getroffen worden sind, um einen möglichen Zusammenstoß zu vermeiden. Während des Betriebs der Maschine sind rücksichtslose Manöver und Unfug unbedingt zu vermeiden. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 8 Zweite Auflage • Zweiter Druck SICHERHEITSBESTIMMUNGEN Gefahr durch beschädigte Legende – Aufschriften Maschine Für die Produktaufschriften von Genie werden Symbole, Farbkodierungen und Signalwörter mit Verwenden Sie nie eine beschädigte Maschine oder folgender Bedeutung verwendet: eine Maschine, die nicht richtig arbeitet.
- Seite 9 Setzen Sie eine geeignete Anzahl von Mitarbeitern und die richtige Hebemethode beim Heben von Das Batteriefach Batterien ein. soll während des gesamten Ladevorgangs offen bleiben. Berühren Sie die Batterieklemmen oder Kabelklemmen nicht mit Werkzeugen, die Funken verursachen könnten. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 10 5 Ablagefach für die Senkung und LED-Diagnoseanzeige Abbildung nicht sichtbar) Handbücher 16 Abdeckung auf der dem 19 Sicherungsarm 6 Plattformsteuerung Bodensteuerpult zugewandten Seite 20 GFCI-Ausgang 7 Plattformverlängerung 8 Seitliche Batterieabdeckung 9 Lenkungsreifen Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 11 2 Neigungstaster: Langsame Betriebsart für Lenkfunktion Neigungen 8 Fehlerwarnlampe 3 Auswahltaster für die Hubfunktion mit Anzeigelampe 9 Leistungslampe 4 Auswahltaster für die Fahrfunktion mit 10 Batteriestandsanzeige Anzeigelampe 5 Roter NOT-AUS-Taster 6 Totmannschalter Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 12 00009,9 Funktions- freigabe Bodensteuerpult 1 LED-Diagnoseanzeige 6 Totmannschalter 2 Betriebsstundenzähler 7 Schlüsselschalter für Auswahl Plattformsteuerung/aus/Bodensteuerung 3 Roter NOT-AUS-Taster 8 Taster Plattform heben 4 7A-Sicherungsautomat für Stromkreis der Steuerung 5 Schalter Plattform senken Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 13 Nachdem die Reparaturarbeiten abgeschlossen sind, muss der Bediener vor den Funktionstests eine erneute Inspektion vor Inbetriebnahme durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Hersteller- spezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen durchzuführen. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 14 Anschlüsse, Zylinder und Steuerblöcke Batteriesatz und Anschlüsse Antriebsmotoren Gleitplatten Räder und Reifen Begrenzungsschalter, Alarmeinrichtungen und Hupe Schrauben, Muttern und sonstige Befestigungselemente Plattformeinstieg Warnlampen und Alarmeinrichtungen (sofern vorhanden) Bauteile zum Lösen der Bremse Sicherungsarm Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 15 Wenn am Anfang einer Wartungs- anweisung ein oder mehrere Hydrauliköltyp gleichwertig mit Dexron Symbole angezeigt werden, hat dies folgende Bedeutung. Für diese Arbeiten sind Werkzeuge erforderlich. Für diese Arbeiten werden Neuteile benötigt. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 16 Gegebenenfalls ist destilliertes Wasser bis zum unteren Rand der Batteriefüllröhre aufzufüllen. Nicht überfüllen. 6 Bringen Sie die Batteriezellendeckel wieder an. Die Verwendung von Polschutz- kappen und Korrosionsschutzmitteln hilft, die Korrosion von Batterie- klemmen und Kabeln zu vermeiden. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 17 3 Führen Sie vor dem Gebrauch immer Funktionstests durch. Machen Sie sich mit den Funktionstests vertraut, bevor Sie mit dem nächsten Abschnitt fortfahren. 4 Überprüfen Sie den Arbeitsplatz. 5 Verwenden Sie die Maschine nur für den vorgesehenen Zweck. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 18 Sie die Funktion Plattform heben. Ergebnis: Es sollte keine Funktion angesteuert werden können. 9 Drücken Sie den Totmannschalter, halten Sie ihn gedrückt, und aktivieren Sie die Funktion Plattform heben. Ergebnis: Die Plattform wird gehoben. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 19 Gegenstände im Gefahrenbereich aufhalten. Um Ergebnis: Es dürfen keine Funktionen mehr mit dem Senken fortzufahren, müssen Sie den angesteuert werden können. Steuerhebel loslassen. Warten Sie 5 Sekunden, und bewegen Sie ihn dann wieder. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 20 Richtung und kommt dann abrupt zum angezeigte Richtung drehen. Stillstand. Hinweis: Die Bremsen müssen in der Lage sein, die Maschine auf jedem Gefälle zu halten, das die Steigfähigkeit der Maschine nicht überschreitet. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 21 45 Senken Sie die Plattform, und fahren Sie mit der Plattform mehr als 22 cm pro Sekunde beträgt, ist Maschine wieder von dem Block herunter. die Maschine unverzüglich zu markieren und darf nicht weiter betrieben werden. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 22 Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, die Hinweise auf Arbeitsplatzgefahren zu lesen und zu kennen. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 23 Bodensteuerung oder auf dem Plattformsteuerpult in die Position aus, um sämtliche Funktionen abzuschalten. Sollte eine Funktion bei Betätigung eines der beiden NOT-AUS-Taster weiterhin in Betrieb bleiben, so ist diese Fehlfunktion zu beheben. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 24 Steuerhebel befindlichen Daumenschalter Sie ihn gedrückt. in die gewünschte Richtung. 2 Aktivieren Sie die Funktion Plattform heben oder Plattform senken. Von der Bodensteuerung aus sind die Fahr- und Lenkfunktionen nicht ansteuerbar. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 25 3 Schalten Sie den Schlüsselschalter in die Stellung aus, und ziehen Sie den Schlüssel ab, um die Maschine gegen unbefugte Inbetriebnahme zu sichern. 4 Legen Sie den Wegrollschutz unter die Räder. 5 Laden Sie die Batterien auf. Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 26 4 Laden Sie die Batterie auf. die richtige dort angegebene Netzspannung. 5 Prüfen Sie den Säurestand der Batterien, wenn Verwenden Sie nur von Genie genehmigte der Ladevorgang abgeschlossen ist. Füllen Sie Batterien und Ladegeräte. destilliertes Wasser bis zum unteren Rand des Einfüllstutzens auf.
- Seite 27 Uhrzeigersinn, um die Bremsen Gewicht der Maschine standzuhalten. Siehe festzustellen. Typenschild. Das Schleppen der Maschinen Genie GS-2668 DC Die Maschine muss sich in gesichertem oder GS-3268 DC wird nicht empfohlen. Wenn die Zustand und auf einem ebenen und horizontalen Maschine geschleppt werden muss, darf die Untergrund befinden, bevor die Bremsen gelöst...
- Seite 28 44980GR Aufkleber – Strom zum Ladegerät – 115V 1 82270GR Hinweis – Batterieanschlussschaltung 48727GR Gefahr – Batteriesicherheit 82273GR Hinweis – Bedienungsanweisungen – 49911GR Hinweis – Max. Traglast – 567 kg – Bedienung von der Plattform GS-2668 RT und DC-Modelle Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 29 52966 43658 oder 44980 43696 31508 28157 52070 52475 52475 82261 Die Schattierung deutet darauf hin, dass der Aufkleber, 52070 82239 52431 65052 beispielsweise unter Abdeckungen, nicht sichtbar ist. 43091 82263 Seriennummernschild Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 30 8 Batterien, 225 AH Steuerung Proportional Wechselstrom-Steckdose auf der Plattform Standard Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. Genie GS-2668 DC und GS-3268 DC Teile-Nr. 82262GR...
- Seite 31 Es sollte immer ein ausreichender Steigfähigkeit Sicherheitsfaktor berücksichtigt werden. Lärmemission in die Luft >80 dB Maximaler Lärmpegel bei normalen Arbeitseinsätzen (Gewicht A) Antrieb 8 Batterien, 225 AH Steuerung Proportional Wechselstrom-Steckdose auf der Plattform Standard Teile-Nr. 82262GR Genie GS-2668 DC und GS-3268 DC...
- Seite 32 Genie North America Telefon 425.881.1800 Gebührenfrei USA und Canada 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Telefon +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Telefon +46 31 3409612 Telefon +86 21 53852570 Fax +46 31 3409613...
