Pro Work 42.586.54 Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für 42.586.54:
- Originalbetriebsanleitung (73 Seiten) ,
- Originalbetriebsanleitung (69 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Anleitung_SMJ_650_E_SPK2:_
Originalbetriebsanleitung
Schlagbohrmaschine
Mode d'emploi d'origine
p
Perceuse électrique à percussion
Istruzioni per l'uso originali
C
Trapano a percussione
Originele handleiding
N
Klopboormachine
Manual de instrucciones original
m
Taladro de percusión
Manual de instruções original
O
Berbequim com percussão
Art.-Nr.: 42.586.54
17.01.2012
8:01 Uhr
Seite 1
650 E
SMJ
I.-Nr.: 11041
Inhaltsverzeichnis
Verwandte Anleitungen für Pro Work 42.586.54
Inhaltszusammenfassung für Pro Work 42.586.54

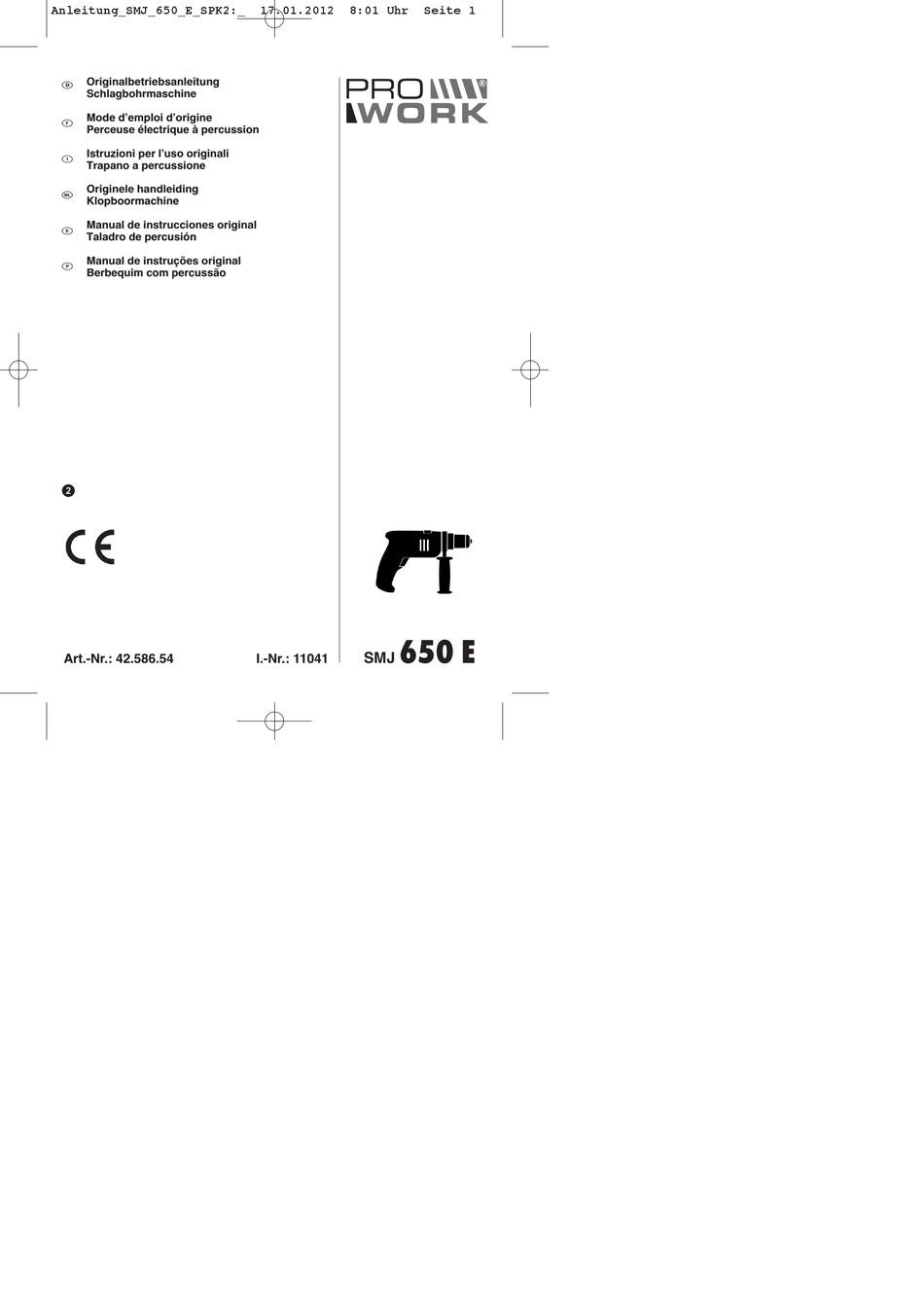

- Seite 1 Seite 1 Originalbetriebsanleitung Schlagbohrmaschine Mode d’emploi d’origine Perceuse électrique à percussion Istruzioni per l’uso originali Trapano a percussione Originele handleiding Klopboormachine Manual de instrucciones original Taladro de percusión Manual de instruções original Berbequim com percussão 650 E Art.-Nr.: 42.586.54 I.-Nr.: 11041...
- Seite 2 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:01 Uhr Seite 2 Um eine Beschädigung des Getriebes zu vermeiden, darf der Bohren / Schlagbohren Umschalter nur im Stillstand umgeschaltet werden Afin dʼéviter dʼendommager lʼengrenage, il est uniquement possible de commuter entre perçage et perçage à percussion à lʼarrêt. Per evitare danni al meccanismo, il selettore trapano / trapano a percussione può...
- Seite 3 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:01 Uhr Seite 3...
- Seite 4 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 4...
- Seite 5 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 5 “WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen” Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille.
-
Seite 6: Lieferumfang
Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 6 3. Lieferumfang Achtung! Beim Benutzen von Geräten müssen einige Öffnen Sie die Verpackung und nehmen Sie das Sicherheitsvorkehrungen eingehalten werden, um Gerät vorsichtig aus der Verpackung. Verletzungen und Schäden zu verhindern. Lesen Sie Entfernen Sie das Verpackungsmaterial sowie diese Bedienungsanleitung / Sicherheitshinweise Verpackungs-/ und Transportsicherungen (falls deshalb sorgfältig durch. -
Seite 7: Technische Daten
Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 7 5. Technische Daten Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Netzspannung: 230-240 V ~ 50 Hz Leistungsaufnahme: 650 W Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Leerlauf-Drehzahl: 0-2800 min Beeinträchtigung verwendet werden. -
Seite 8: Bedienung
Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 8 Der beiliegende Zusatzhandgriff (8) muss zu- 7. Bedienung nächst montiert werden. Hierzu ist durch Drehen des Griffes die Klemmung weit genug zu öffnen, 7.1 Ein/Ausschalter (Bild 6/Pos. 5) damit der Zusatzhandgriff über das Bohrfutter (1) Setzen Sie zuerst einen geeigneten Bohrer in auf die Schlagbohrmaschine geschoben werden das Gerät ein (siehe 6.3). -
Seite 9: Austausch Der Netzanschlussleitung
Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 9 7.4 Rechts-/Linkslauf-Umschalter (Bild 6/Pos. 7) 7.6.4 Löcher anbohren Nur im Stillstand umschalten! Falls Sie ein tiefes Loch in ein hartes Material (wie Stellen Sie mit dem Rechts-/Linkslauf- etwa Stahl) bohren möchten, empfehlen wir, dass Umschalter (7) die Laufrichtung des Sie das Loch mit einem kleineren Bohrer vorbohren. -
Seite 10: Ersatzteilbestellung
Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 10 9.3 Wartung Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. 9.4 Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info 10. -
Seite 41: Konformitätserklärung
Standard references: EN 60745-1; EN 60745-2-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3 Landau/Isar, den 22.12.2011 Weichselgartner/General-Manager Unger/Product-Management First CE: 11 Archive-File/Record: NAPR005307 Art.-No.: 42.586.54 I.-No.: 11041 Documents registrar: Riedel Georg Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar... - Seite 42 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 42 k Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet.
- Seite 44 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 44 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. La réimpression ou une autre reproduction de la documentation et des documents dʼaccompagnement des produits, même incomplète, nʼest autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH.
- Seite 45 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 45 Technische Änderungen vorbehalten Sous réserve de modifications Con riserva di apportare modifiche tecniche Technische wijzigingen voorbehouden Salvo modificaciones técnicas Salvaguardem-se alterações técnicas...
-
Seite 51: Garantieurkunde
Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 51 k GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse, oder an den nächstgelegenen zuständigen Baumarkt zu wenden. - Seite 52 Anleitung_SMJ_650_E_SPK2:_ 17.01.2012 8:02 Uhr Seite 52 EH 01/2012 (01)
