Dell OptiPlex 7040M Bedienungsanleitung Seite 8

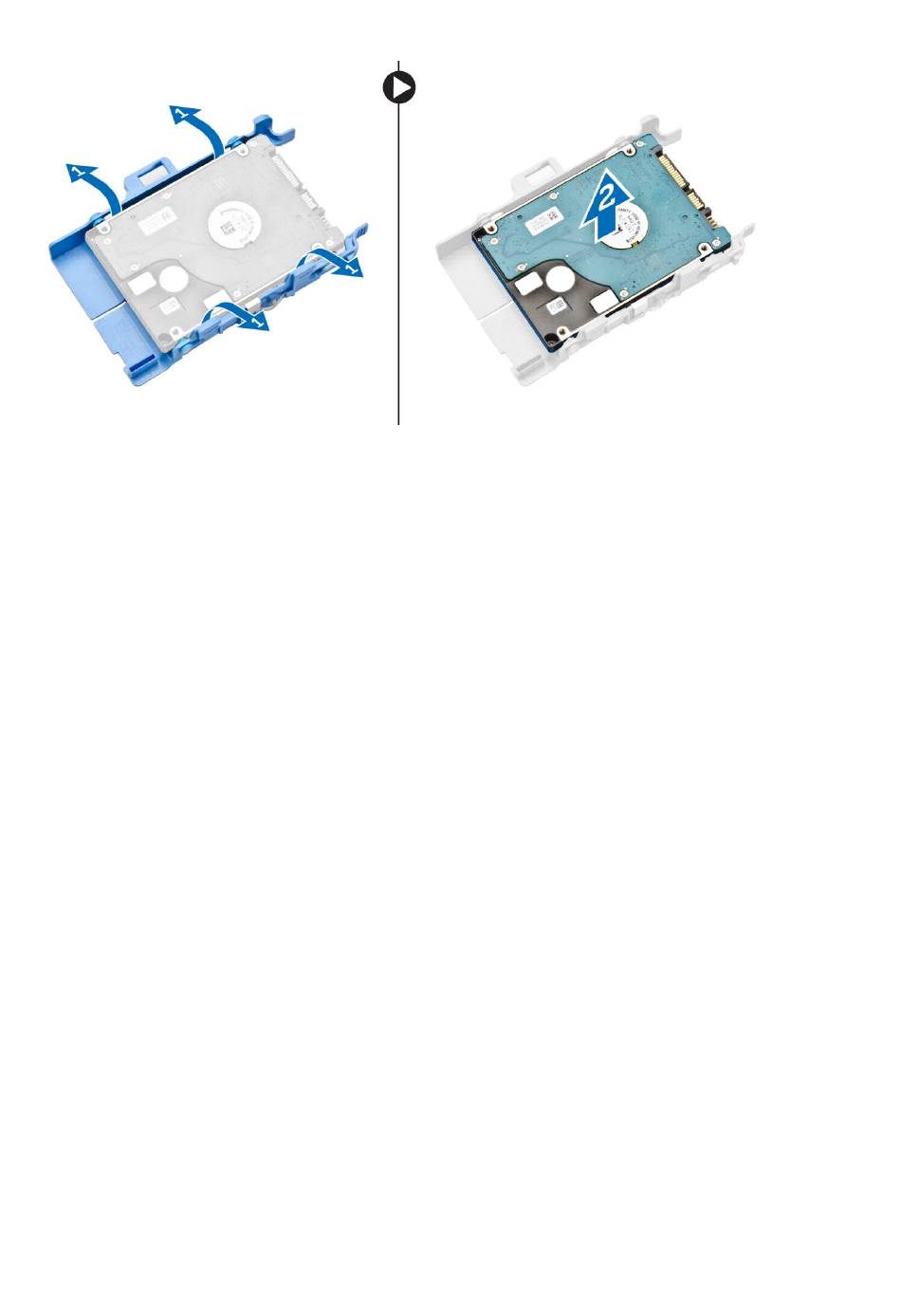

Installieren des Festplattenlaufwerks in die
Laufwerkshalterung
1. Richten Sie die Haltestifte auf der Laufwerkshalterung mit den Aussparungen auf einer Seite des Festplattenlaufwerks aus.
2. Biegen Sie die andere Seite der Laufwerkshalterung und richten Sie die Haltestifte auf der Halterung entsprechend aus,
bevor Sie sie in das Festplattenlaufwerk einsetzen.
3. Bauen Sie folgende Komponenten ein:
a. Festplattenbaugruppe
b. Abdeckung
4. Folgen Sie den Anweisungen unter
Einbauen der Festplattenbaugruppe
1. Setzen Sie die Festplattenbaugruppe in den Steckplatz auf dem Computer.
2. Schieben Sie die Festplattenbaugruppe in Richtung des Anschlusses, bis sie einrastet.
3. Bauen Sie die Abdeckung
4. Folgen Sie den Anweisungen unter
Entfernen der VGA-Platine
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die Abdeckung.
3. So entfernen Sie die VGA-Platine:
a. Trennen Sie das VGA-Platinenkabel vom Anschluss auf der VGA-Platine [1].
b. Entfernen Sie die Schrauben, mit denen die VGA-Platine am Computer befestigt ist [2].
c. Verschieben Sie die VGA-Platine, um den Anschluss aus dem Steckplatz zu lösen, und heben Sie sie aus dem Computer
[3].
8 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
ein.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Computers.
