Die drei Schrauben
des Zinkhutes herausdrehen und den Zinkhut
abnehmen.
1.
Nach dem Herausdrehen der Sicherungsschrauben
kann die Befestigungsmutter
gelöst werden.
2.

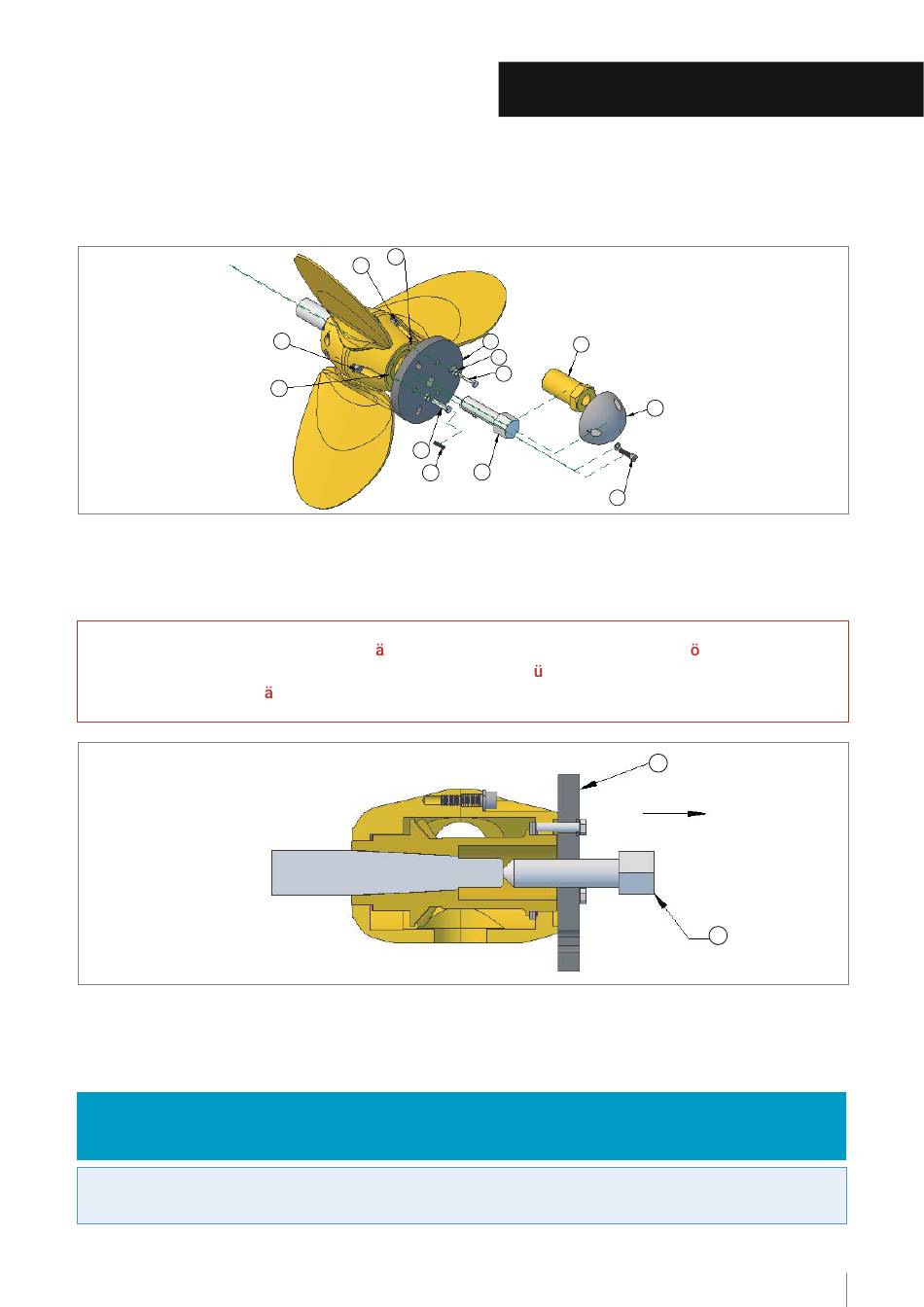

Fig.3
Stecken Sie die kurzen Sechskantschrauben
ohne Kontermuttern
durch den inneren Lochkreis der SPW-Abzieh-
3.
vorrichtung. Setzen Sie die Abziehvorrichtung
gegen die Stirnseite des Propellers und schrauben Sie die Sechskant-
schrauben
ganz in die drei Gewindelöcher
des Gehäuses. Achten Sie darauf, dass die Abziehplatte
korrekt und
gerade auf der Stirnseite des Gehäuses sitzt.
)RXJIVRIR 7MI EYJ OIMRIR *EPP EPPI +IL YWIWGLVEYFIR
KPIMGL^IMXMK WSRHIVR P WIR 7MI IMRI REGL
HIV ERHIVIR YRH WMGLIVR 7MI IMRI REGL HIV ERHIVIR YRZIV^ KPMGL QMX HIV PERKIR 7GLVEYFI HIW %F-
^MILIVW HEQMX HEW +IL YWI HIW :%6-4634 ^YWEQQIR FPIMFX
Fig.4
Nun Abdrückschraube
im Uhrzeigersinn gegen das Wellenende drehen bis sich der Propeller vom Kegel der Welle löst.
4.
Versuchen Sie keinesfalls, den Propeller mittels eines Hammers von der Welle zu lösen!!! Sollten Sie den Propeller mit
diesem Verfahren nicht von der Welle bekommen, verfahren Sie nach Seite 10 ( Demontage nach langem Sitz ).
:367-',8 Der VARIPROP sollte NICHT in seine Einzelteile zerlegt werden! Die korrekte Montage
erfordert besonderes Fachwissen und Spezialwerkzeuge.
Wir empfehlen unbedingt die Nutzung des oben beschriebenen Spezialabziehers, da es durch 3-Arm-Abzieher zu
Beschädigungen am Gehäuse kommen kann. Zu beziehen bei Ihrem Händler.
F50_DF_GP80 Montageanleitung_Rev21.pdf
Stand: 11/01/2023
REGL OYV^IQ 7MX^
10
5
5
10
7
3
()1328%+) ZSR HIV ;IPPI
EYJ HIV ;IPPI 7EMWSRW
6
4
8
7
9
1
2
6
9
9
