/3286300) ()6 78)-+92+7)-278)0092+
Sie haben die Möglichkeit, die Steigung für voraus und rückwärts unabhängig voneinander und stufenlos zu verändern.
Die Verstellung der Einstellschrauben
&
in Fig. 2 & 3a, um jeweils eine halbe Umdrehung, (180°) ändert die Steigung um
ca. 1". Zur Kontrolle der Ein- bzw. Verstellung der Steigung sind nach Abnahme des Zinkhutes auf dem VARIPROP Kontrollmar-
OMIVYRKIR ^Y RHIR &MPHIR HMI FIMHIR 7XVMGLI EYJ 2EFI YRH +IL YWI IMRI 0MRMI MWX HMI FIMQ /EYJ HIW :%6-4634 IMRKIWXIPPXI
Steigung erreicht.
&IMWTMIP J V ZSVEYW

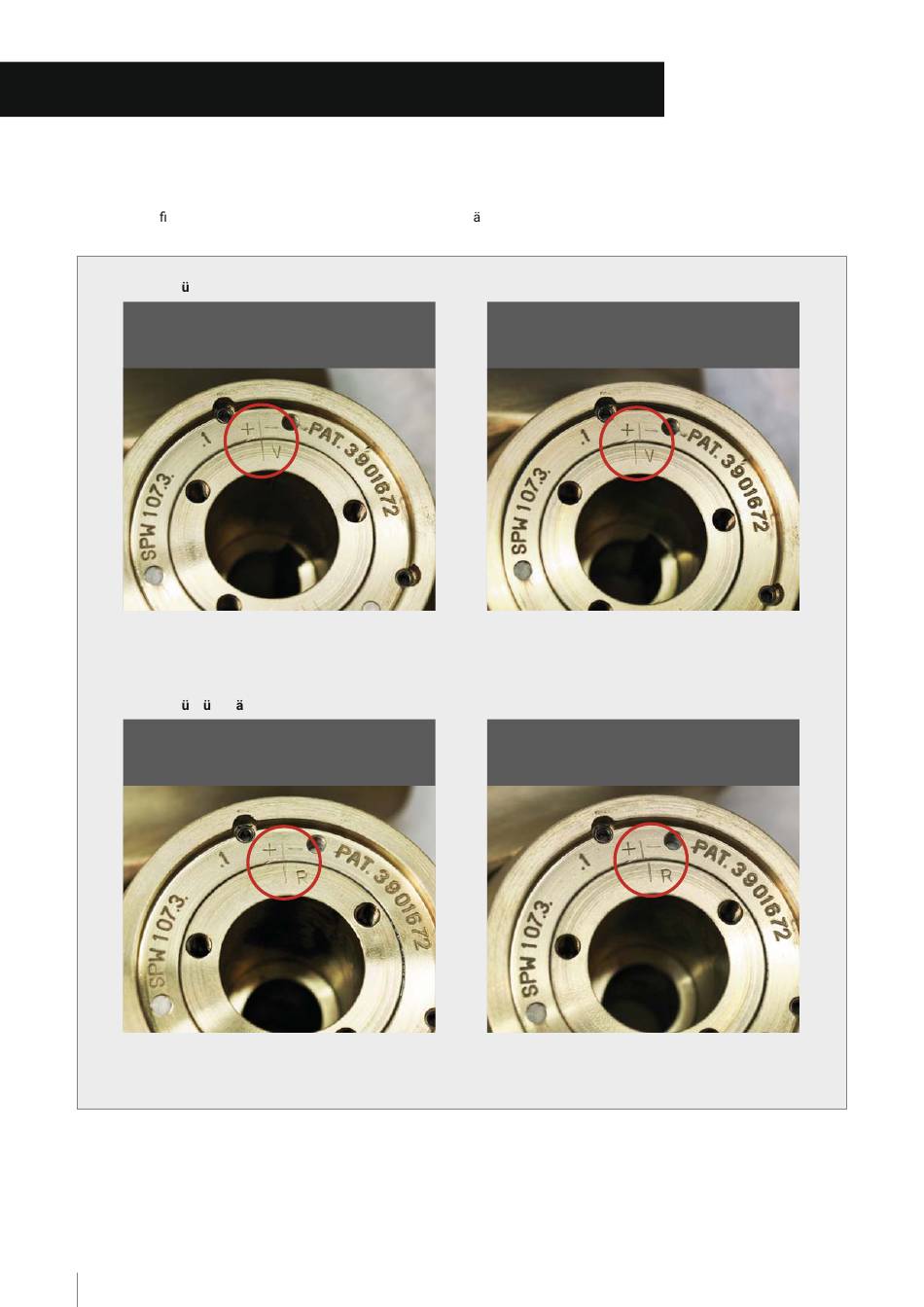

Kontrolle der Einstellung in voraus!
Markierung „ V " !
vom Werk eingestellte Steigung in voraus:
Beide Kontroll-Markierungen
bzw. Striche bilden eine Linie.
&IMWTMIP J V V GO[ VXW
Kontrolle der Einstellung in rückwärts!
Markierung „ R " !
vom Werk eingestellte Steigung in rückwärts:
Beide Kontroll-Markierungen
bzw. Striche bilden eine Linie.
» Sollte der Motor nach einer Steigungsverstellung die erwartete Drehzahl nicht mehr erreichen, reduzieren Sie die Steigung
wieder.
» Sollte der Motor nach einer Steigungsverstellung die erwartete Drehzahl überschreiten, erhöhen Sie die Steigung wieder.
» Eine Steigungsveränderung von ca. +/- 1" bedeutet eine Motordrehzahländerung von ca. +/- 200 U/min..
F50_DF_GP80 Montageanleitung_Rev21.pdf
Stand: 11/01/2023
8
Das Beispiel zeigt Verstellung von +1"
Steigungserhöhung in voraus
Das Beispiel zeigt Verstellung von -1"
Steigungsreduzierung in rückwärts
