Stufenlose Steigungsverstellung „Lh - SPW VariProp DF-80 Montage- U. Betriebsanweisung

789*)2037) 78)-+92+7:)678)0092+ 0,
%00+)1)-2
Die Steigungsverstellung ist sehr einfach und kann im angebauten Zustand im Wasser oder an Land, binnen
[IRMKIV 1MRYXIR ZSVKIRSQQIR [IVHIR :SVEYWWIX^YRK MWX HEWW KIR KIRH 4PEX^ ^[MWGLIR ;IPPIRPEY EKIV YRH 4VSTIPPIV
gehäuse vorhanden ist, um den benötigten Inbusschlüssel zum Öffnen der Sicherungsschraube  &  von Fig. 2 anzusetzen.
Andernfalls muss der VARIPROP von der Welle gezogen werden. (Siehe Demontage des VARIPROP Seite 9 und 10)
9RXIR EYJKIJ LVXI 7OM^^I FI^IMGLRIX IMRIR PMROWHVILIRHIR :%6-4634 0,

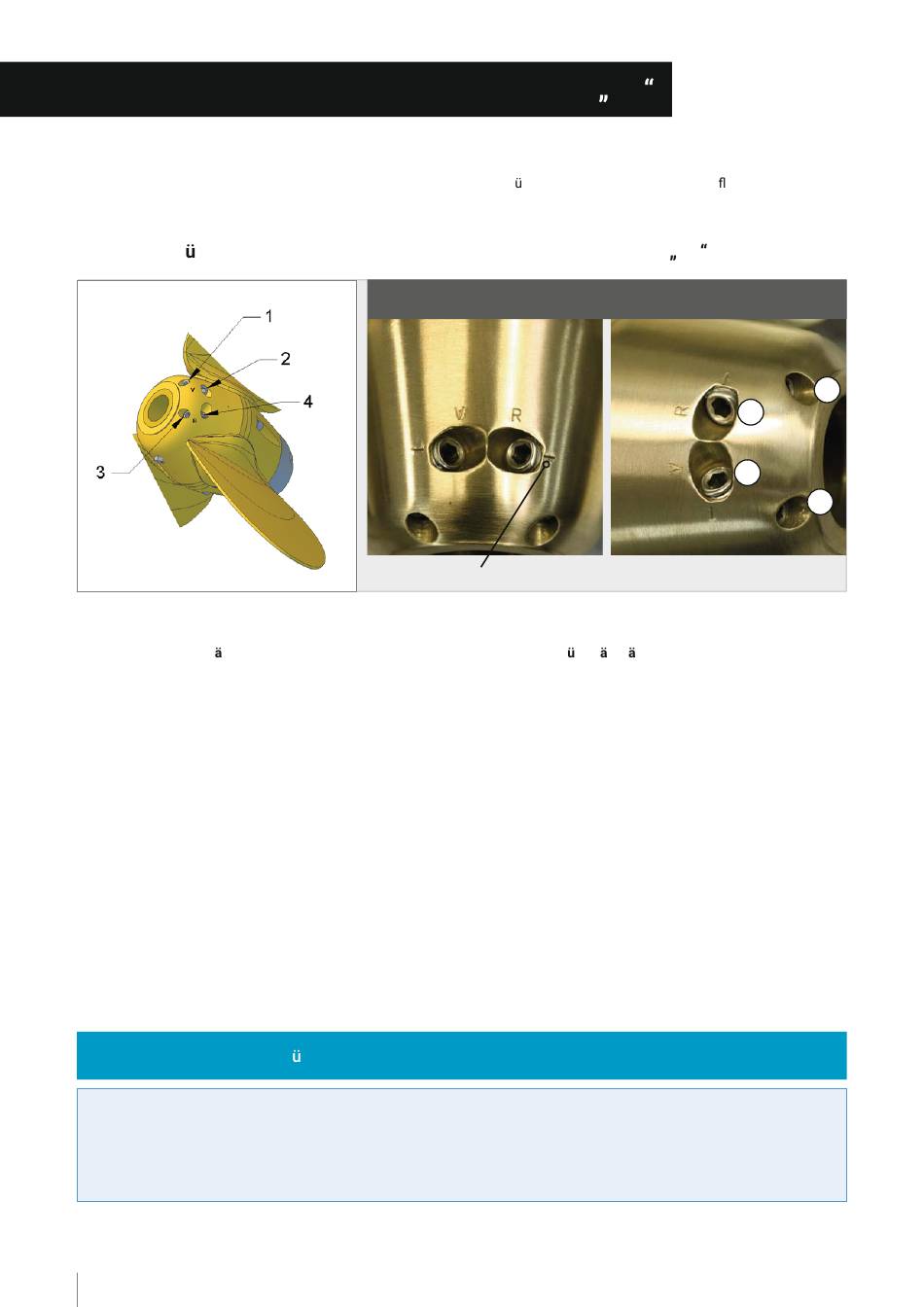

Fig.2
Folgende Beschreibung bezieht sich auf die Ansicht nach achtern eines PMROWHVILIRHIR VARIPROP.
% 7XIMKYRK MR ZSVEYW RHIVR
Sicherungsschraube  lösen und herausschrauben.
1.
Einstellschraube  , welche mit "V" (=voraus)
2.
gekennzeichnet ist, folgendermaßen verstellen:
2a. Steigungserhöhung max. 3":
» Um die Steigung zu erhöhen, drehen Sie die
Einstellschraube  rechts herum hinein.
(Grad der Einstellung siehe Notiz u. Seite 8)
» Sicherungsschraube  mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen.
2b. Steigungsreduzierung max. 2":
» Um die Steigung zu reduzieren, drehen Sie die
Einstellschraube  links herum hinaus.
(Grad der Einstellung siehe Notiz u. Seite 8)
» Sicherungsschraube  mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen.
)VJSVHIVPMGLIW ;IVO^IYK J V 7XIMKYRKWZIVWXIPPYRK WMILI EYJ 7IMXI  %R^YKWHVILQSQIRXI
238->
Sie haben die Möglichkeit, die Steigung für voraus und rückwärts unabhängig voneinander zu verändern. Die Ver-
stellung an den Einstellschrauben  und  um eine halbe Umdrehung (180°) entspricht einer Steigungsänderung um
ca. 1". Das bedeutet, dass die Motordrehzahl bei einer Steigungserhöhung von 1" um ca. 200 Upm gedrosselt wird und bei
einer Steigungsreduzierung dementsprechend erhöht wird.
F50_DF_GP80 Montageanleitung_Rev21.pdf
Stand: 11/01/2023
6
R= AS (Astern) / rückwärts
Markierung zur Steigungsverstellung
& 7XIMKYRK MR V GO[ VXW RHIVR
Sicherungsschraube  lösen und herausschrauben.
1.
Einstellschraube  , welche mit "R" (=rückwärts)
2.
gekennzeichnet ist, folgendermaßen verstellen:
2a. Steigungserhöhung max. 2":
» Um die Steigung zu erhöhen, drehen Sie die
Einstellschraube  links herum hinaus.
(Grad der Einstellung siehe Notiz u. Seite 8)
» Sicherungsschraube  mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen.
2b. Steigungsreduzierung max. 3":
» Um die Steigung zu reduzieren, drehen Sie die
Einstellschraube  rechts herum hinein.
(Grad der Einstellung siehe Notiz u. Seite 8)
» Sicherungsschraube  mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen.
V= AH (Ahead) / voraus
4
2
Einstellschrauben  und
Sicherungsschrauben  und
3
1
