INSTALLATION
A
1
2

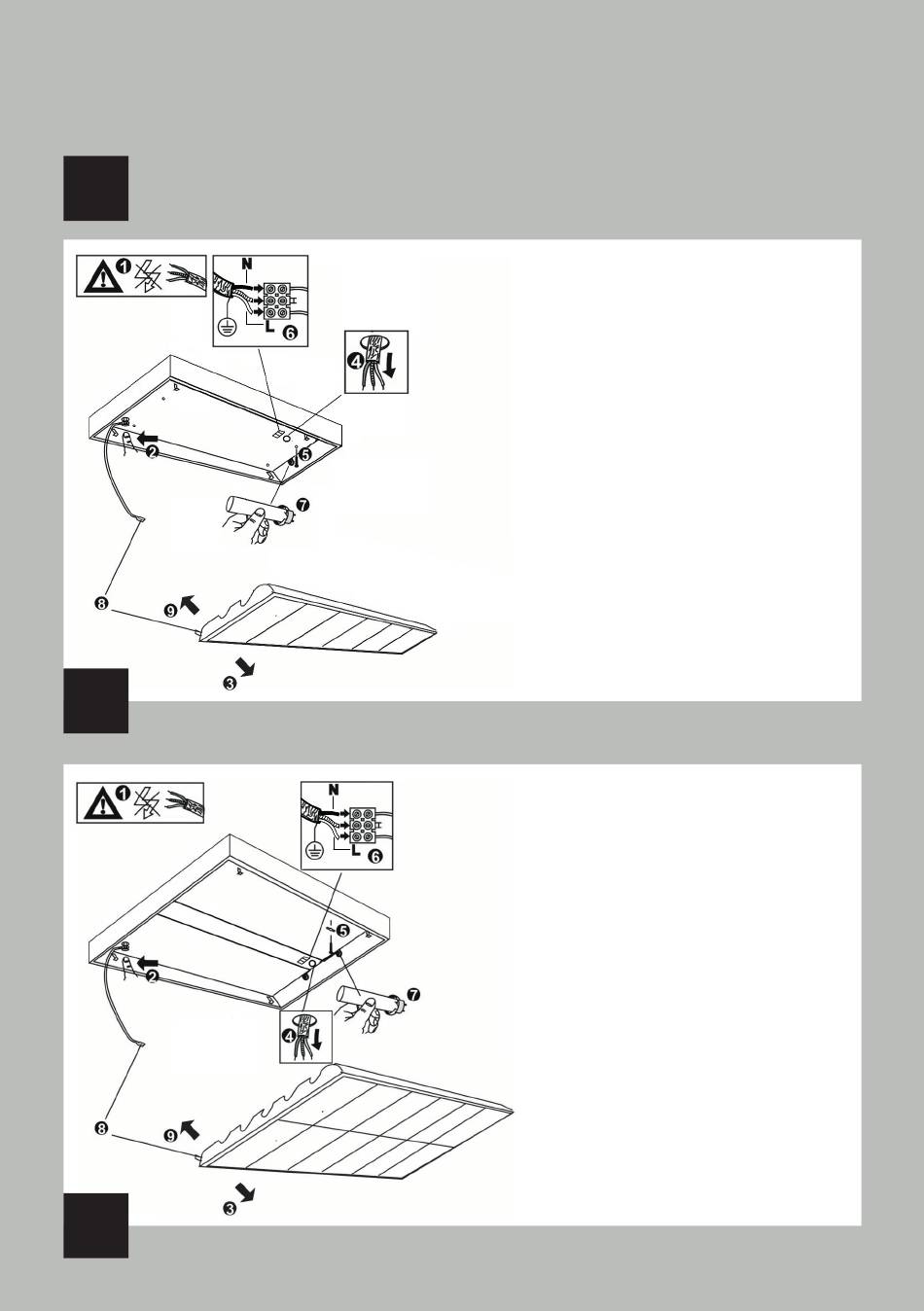

Anschluss und Montage
(eine Röhre):
Entfernen Sie vor Gebrauch die Schutzabdeckung
des Leuchtmittels.
1. Arbeiten Sie spannungsfrei und schalten Sie die
Haussicherung aus.
2. Betätigen Sie die Federbefestigung und hängen
Sie diese aus.
3. Entfernen Sie das Gitter.
4. Führen Sie die Anschlussleitung (NYM-J;
min. 1,5mm² bis max. 2,5mm²,
Ø 8 bis 12mm) in das Gehäuse ein.
5. Dübeln oder Schrauben Sie die Leuchte
an die Decke, nutzen Sie hierbei alle
Befestigungspunkte. Achten Sie beim Bohren
auf Unterputzleitungen.
6. Kabel ggfs. abmanteln und abisolieren.
Schließen Sie nachfolgend die Anschlussleitung
(3-adriges Kabel) an.
7. Montieren Sie die mitgelieferte LED Röhre.
8. Erden Sie das Gitter, in dem sie das
vorgesehene Erdungskabel an das Gitter
anschließen.
9. Setzen Sie das Gitter auf und verriegeln Sie es
mit Hilfe der Federbefestigung.
Anschluss und Montage
(zwei Röhren):
Entfernen Sie vor Gebrauch die Schutzabdeckung
der Leuchtmittel.
1. Arbeiten Sie spannungsfrei und schalten Sie die
Haussicherung aus.
2. Betätigen Sie die Federbefestigung und hängen
Sie diese aus.
3. Entfernen Sie das Gitter.
4. Führen Sie die Anschlussleitung (NYM-J;
min. 1,5mm² bis max. 2,5mm²,
Ø 8 bis 12mm) in das Gehäuse ein.
5. Dübeln oder Schrauben Sie die Leuchte
an die Decke, nutzen Sie hierbei alle
Befestigungspunkte. Achten Sie beim Bohren
auf Unterputzleitungen.
6. Kabel ggfs. abmanteln und abisolieren.
Schließen Sie nachfolgend die Anschlussleitung
(3-adriges Kabel) an.
7. Montieren Sie die mitgelieferten LED Röhren.
8. Erden Sie das Gitter, in dem sie das
vorgesehene Erdungskabel an das Gitter
anschließen.
9. Setzen Sie das Gitter auf und verriegeln Sie es
mit Hilfe der Federbefestigung.
