Bedienungsanleitung
Zeitschaltuhr

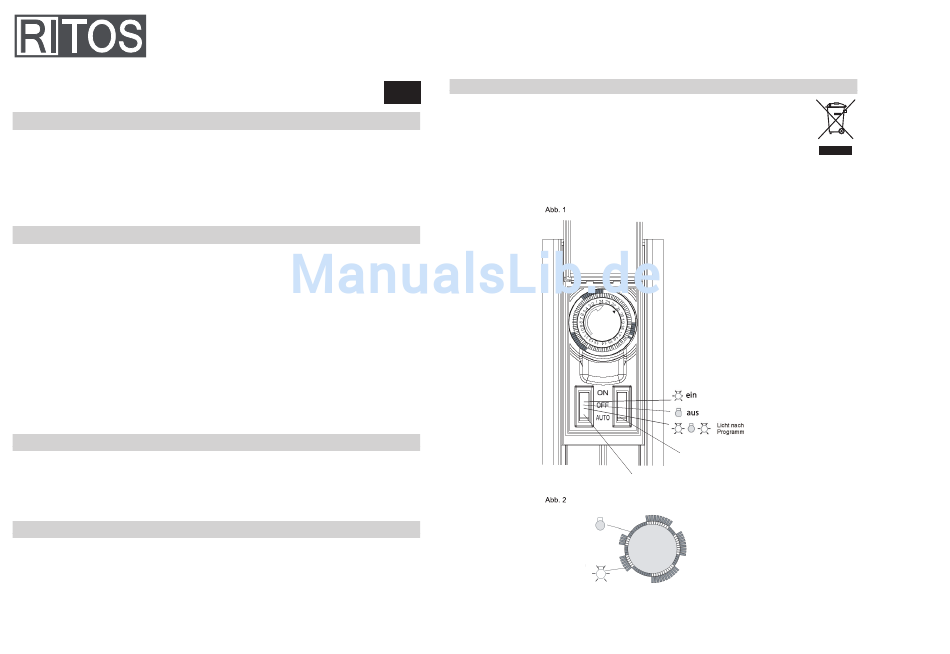

BESCHREIBUNG (ABB. 1)
Die LED´s Garden Zeitschaltuhr hat drei Schaltmöglichkeiten, die über den
Kippschalter separat geschaltet werden können. Das System kann manuell
ein-, aus- oder auf Automatik geschaltet werden, dabei wird der linke Schalter
genutzt, der rechte Schalter findet keine Berücksichtigung.
Die Zeitschaltuhr schaltet bei Automatikbetrieb das System nach Ihren Zeit-
vorgaben ein oder aus.
Es ist ein 24 Stunden- Programm mit Mindestschaltzeit von 15 Min. vorhanden.
EINSTELLUNG DER SCHALTPROGRAMME (ABB. 2)
Die sich am Rand der Drehscheibe befindlichen schwarzen Schaltstifte sind bei
Auslieferung alle nach innen gedrückt, also im ausgeschaltetem Zustand.
Drehen Sie den Pfeil der Tageszeit auf die aktuelle Uhrzeit und drücken Sie für
die zu schaltende Zeit die Schaltstifte nach außen.
Die schwarzen Schaltstifte am Rande der Drehscheibe (ein Stift entspricht
15 Min.) mit einem spitzen Gegenstand (z. Bsp. Kugelschreiber) bis zum
Einrasten nach außen drücken. Damit wird der EIN-Schaltzeitraum bestimmt.
Stift außen ---> Uhr schaltet für diese 15 Minuten ein.
Stift innen ---> Uhr schaltet für diese 15 Minuten aus.
Beispiel:
Die Zeitschaltuhr soll eine Lampe von 6.00 Uhr bis 10.00 Uhr täglich einschalten.
Dazu drücken Sie die entsprechenden Schaltstifte von 6.00 Uhr bis 10.00 Uhr
am Rande der Drehscheibe nach außen, wobei ein Schaltstift einer Schaltzeit
von 15 Min. entspricht.
EINSTELLUNG DER UHRZEIT
Die Drehscheibe nach rechts drehen (im Uhrzeigersinn), bis die aktuelle Uhrzeit
mit dem Markierungspfeil unter der Drehscheibe übereinstimmt, dann die LED´s
Garden Zeitschaltuhr sofort in eine Steckdose einstecken, damit das
mechanische Zeitwerk zu laufen beginnt.
Die Uhrzeit kann auch in eingestecktem Zustand gestellt werden.
TECHNISCHE DATEN
• Pro Tag (24 Stunden) max. 96 Schaltzeiten durch Schaltstifte mit je 15 Min
Schaltdauer möglich.
• Manuelle Schaltung möglich
• Minimaler Schaltabstand 15 Min.
• Nennspannung: 230V~ / 50Hz
• Maximale Belastung: 16A / 3500W
• Induktive Belastung (z.B. Motoren, Pumpen...) Max. 2A / 460W
