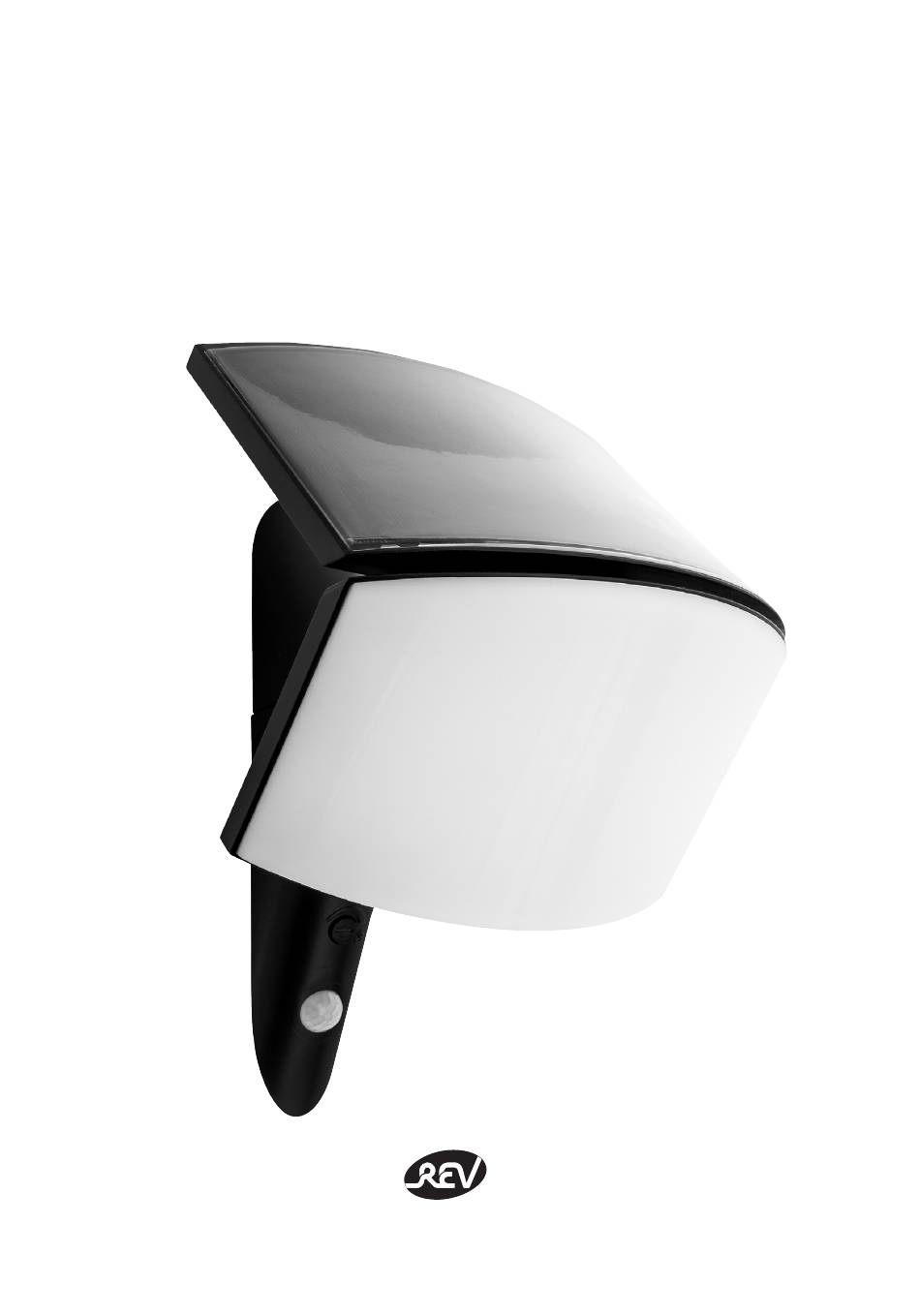

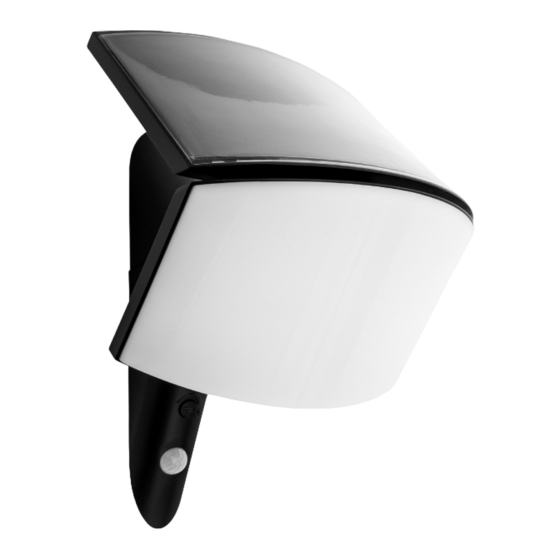

- Seite 1 LED SOLAR STRAHLER MIT BEWEGUNGSMELDER Typ: SO REV Ritter GmbH Frankenstr. 1-4 • D-63776 Mömbris • www.rev.de • E-Mail: service@rev.biz Service-Telefon: +49 900 1 17 1070* 01.19 *36ct/Min aus dem deutschen Festnetz, Mobilfunkpreise abweichend...
- Seite 2 ÜBERSICHT...
- Seite 3 EINSTELLUNG NOT PRESS SLIDE NICHT DRÜCKEN SCHIEBEN 5.500 K 3.000 K...
-
Seite 4: Montage
MONTAGE Variante A... - Seite 6 MONTAGE Variante B - Getrennte Montage...
-
Seite 8: Bestimmungsgemäße Verwendung
• Tauchen Sie die Komponenten nicht in Flüssigkeit. • Benutzen Sie keine andere Solarzelle für dieses Gerät. Das könnte das Gerät zerstören und die Garantie verfällt. • Befestigen Sie das Kabel so, dass es keine Gefahr darstellt. • Niemals direkt in die LED-Lichtquelle sehen. - Seite 9 Montieren Sie die beiden Geräte so, dass sich das Solarpanel in kombinierter Form oberhalb der Lampeneinheit unter direkter Sonneneinstrahlung befindet. Nach der Montage können Sie beide Geräte noch ausrichten und justieren. Richten Sie die Lampeneinheit so aus, dass der LED Strahler den gewünschten Bereich ausleuchtet.
-
Seite 10: Problembehandlung
Drehen Sie den Regler für die Einstellzeit auf die kleinste Einheit (-) und den LUX-Regler auf (+). Gehen Sie langsam in den Erfassungsbereich des Bewegungsmelders bis dieser schaltet und das Licht angeht. So erkennen Sie den genauen Erfassungsbereich des Bewegungsmelders. Schaltet der Bewegungsmelder nicht, so befinden Sie sich außerhalb des Erfassungsbereiches. -
Seite 11: Wartung
Reinigung • Lassen Sie den Strahler ausreichend abkühlen! • Zur Reinigung nur ein trockenes oder leicht feuchtes, fusselfreies Tuch, eventuell ein mildes Reinigungsmittel verwenden. Keine scheuer- oder lösungsmittelhaltigen Reinigungsmittel anwenden. Wartung • Bei beschädigten Schutzscheiben, lassen Sie diese durch eine Fachkraft ersetzen. •... - Seite 12 Lahko pa sledite spodnji QR kodi. HR Višejezičnu verziju ovih uputa možete pronaći pomoću broja artikla na www.rev.de. Isto tako, možete slijediti i QR kod u nastavku. REV Ritter GmbH Frankenstr. 1-4 • D-63776 Mömbris • www.rev.de • E-Mail: service@rev.biz...
- Seite 13 LED SOLARNI REFLEKTOR Z DETEKTORJEM GIBANJA Typ: SO...
- Seite 14 PREGLED...
- Seite 15 NASTAVITEV NOT PRESS SLIDE NE PRITISKAJTE POTISNI 5.500 K 3.000 K...
- Seite 16 MONTAŽA Različica A...
- Seite 18 MONTAŽA Različica B - ločena namestitev...
- Seite 20 LED solarna svetilka z detektorjem gibanja Navodila za montažo in upravljanje Spoštovana stranka, zahvaljujemo se Vam za nakup našega reflektorja. Prosimo, da pred prvo uporabo skrbno preberete naslednja navodila za uporabo reflektorja in jih shranite za kasnejšo uporabo. Pravilna uporaba Reflektor je zaščiten pred brizganjem vode, IP44 in je primeren za zunanjo uporabo.
- Seite 21 Montaža glavne enote in solarnega panela (sl. E / sl. F) V dobavljenem stanju sta enota svetilke in solarni panel medsebojno povezana. Povezava obeh enot se izvede s pomočjo dvojnega T-povezovalnega komada (sl. F - slika 2). Izberite položaj, kjer želite enoti namestiti. Pri tem bodite pozorni na trdno podlago. Pri montaži povezanih enot (sl.
-
Seite 22: Odpravljanje Težav
Nastavljanje barve svetlobe S pomočjo pomičnega stikala na hrbtni strani enote svetilke imate možnost menjavanja barve svetlobe med hladno belo (položaj 2) in toplo belo (položaj 3). Odpravljanje težav Težava: Svetloba se vklopi v običajnem načinu obratovanja. Odpravljanje: Zagotovite, da je stikalo na glavni enoti nastavljeno na pol. 2 ali pol. 3, regulator luksov ni nastavljen predaleč v smeri (-), solarni panel je usmerjen v najboljšem kotu, da cel dan prejema neposredno sončno svetlobo in, da je baterija v celoti napolnjena. - Seite 23 Čiščenje • Pustite, da se reflektor dovolj ohladi! • Za čiščenje uporabite samo suho ali rahlo navlaženo krpo, ki ne pušča muck, po potrebi uporabite blago čistilo. Ne uporabljajte čistilnih sredstev za drgnjenje ali takšnih, ki vsebujejo topilo. Vzdrževanje • Poškodovane zaščitne plošče naj zamenja strokovno osebje. •...
- Seite 24 LED SOLARNI REFLEKTOR S DETEKTOROM POKRETA Typ: SO...
- Seite 25 PREGLED...
- Seite 26 NAMJEŠTANJE NOT PRESS SLIDE NEMOJTE TISKATI KLIZANJEM 5.500 K 3.000 K...
- Seite 27 MONTAŽA Varijanta A...
- Seite 29 MONTAŽA Varijanta B – Odvojena montaža...
- Seite 31 LED solarni reflektor s detektorom pokreta Upute za montažu i rukovanje Poštovani kupci, zahvaljujemo vam na kupnji našeg reflektora. Molimo vas da prije korištenja reflektora pažljivo pročitate sljedeće upute za rukovanje i da ih sačuvate za kasniju uporabu. Namjenska uporaba Reflektor je zaštićen od prskanja vode, posjeduje stupanj zaštite IP44 i prikladan je za uporabu na otvorenom.
- Seite 32 Montaža glavne jedinice i solarnog panela (sl. E / sl. F) Prilikom isporuke svjetiljka i solarni panel međusobno su spojeni. Te su dvije komponente spajene pomoću dvostruke T spojnice (sl. F – 2). Odaberite poziciju na kojoj želite montirati jedinicu. Pazite pritom da je podloga čvrsta. Prilikom montaže spojenih cjelina (sl.
-
Seite 33: Rješavanje Problema
Rješavanje problema Problem: Svjetlo se u normalnom načinu rada ne uključuje. Uklanjanje problema: Budite sigurni da je prekidač glavne jedinice na poz. 2 ili 3, da regulator osvjetljenja nije namješten previše u smjeru (-), da je solarni panel namješten pod najboljim kutom kako bi se cijeli dan dobivalo izravno sunčevo svjetlo i kako bi baterija bila u cijelosti napunjena. - Seite 34 WEEE-naputak o zbrinjavanju Rabljeni električni ili elektronski uređaji se u skladu s odredbama EU više ne smiju stavljati u nerazvrstani otpad. Simbol kante za otpad na kotačima ukazuje na nužnost odvojenog prikupljanja. Pomozite i Vi u zaštiti okoliša te se pobrinite da se ovaj uređaj, kad ga više ne budete koristili, preda u za to predviđene sustave za odvojeno prikupljanje otpada.
