CableIQ Qualification Tester
Bedienungshandbuch
Erkennungsmodus-Ergebnisse für Koaxialkabel
Um Ergebnisse für Koaxialkabel im Erkennungsmodus
anzuzeigen,
K c
drücken. Abbildung 16 beschreibt
einige typische Koaxial-Ergebnisbildschirme.
Koaxialkabel mit angeschlossenem Wiremap-Adapter.
Die Verkabelung ist 80,3 m lang.
drücken, um eine TDR-Grafik der
J M
Verkabelung anzuzeigen. Siehe Abbildung 17.
Abbildung 14 auf Seite 34 beschreibt
zusätzliche Koaxialergebnisse.
42

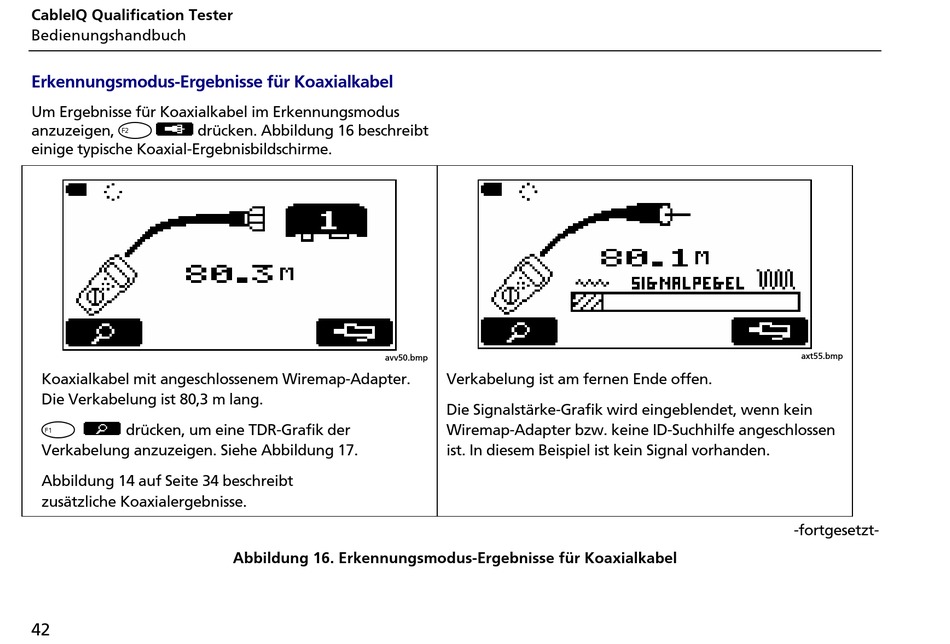

Abbildung 16. Erkennungsmodus-Ergebnisse für Koaxialkabel
Verkabelung ist am fernen Ende offen.
Die Signalstärke-Grafik wird eingeblendet, wenn kein
Wiremap-Adapter bzw. keine ID-Suchhilfe angeschlossen
ist. In diesem Beispiel ist kein Signal vorhanden.
-fortgesetzt-
