Diagnose und Störungsbehebung
162
12.2

Diagnoseinformation via Leuchtdioden

12.2.1

Messumformer

Proline 500 – digital

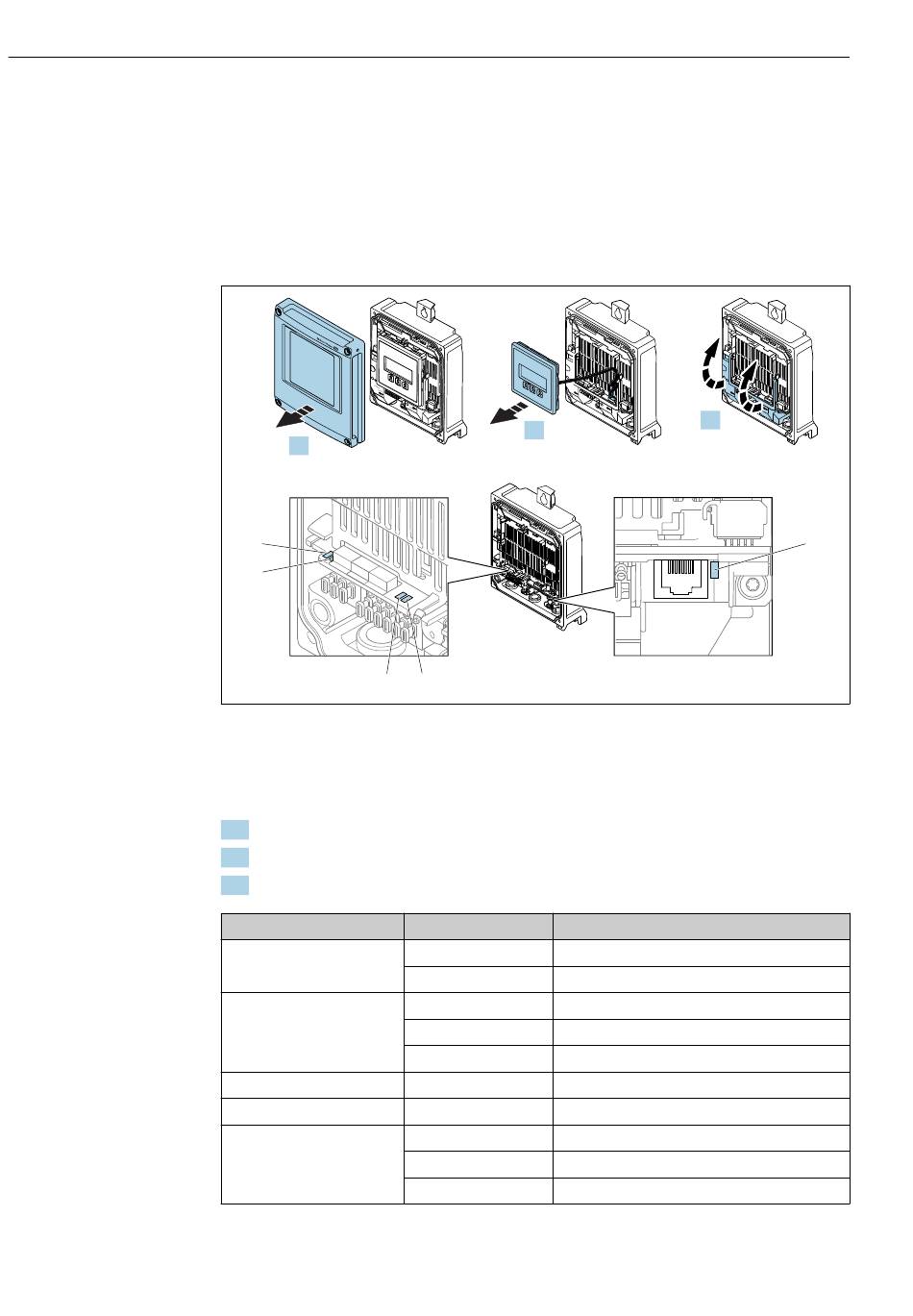

Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
1.
1
2
3
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv
1. Gehäusedeckel öffnen.
2. Anzeigemodul entfernen.
3. Klemmenabdeckung hochklappen.
LED
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) Gelb
E S
C
-
+
-
2.
4
Farbe Bedeutung
Grün Versorgungsspannung ist ok
Aus Versorgungsspannung ist aus oder zu niedrig
Grün Gerät ist OK
Rot Fehler
Rot blinkend Warnung
– –
Weiß blinkend Kommunikation aktiv
Verbindung hergestellt
Gelb blinkend Kommunikation aktiv
Aus Keine Verbindung
Proline Promass O 500 PROFIBUS PA
3.
Endress+Hauser
5
