Italiano
8

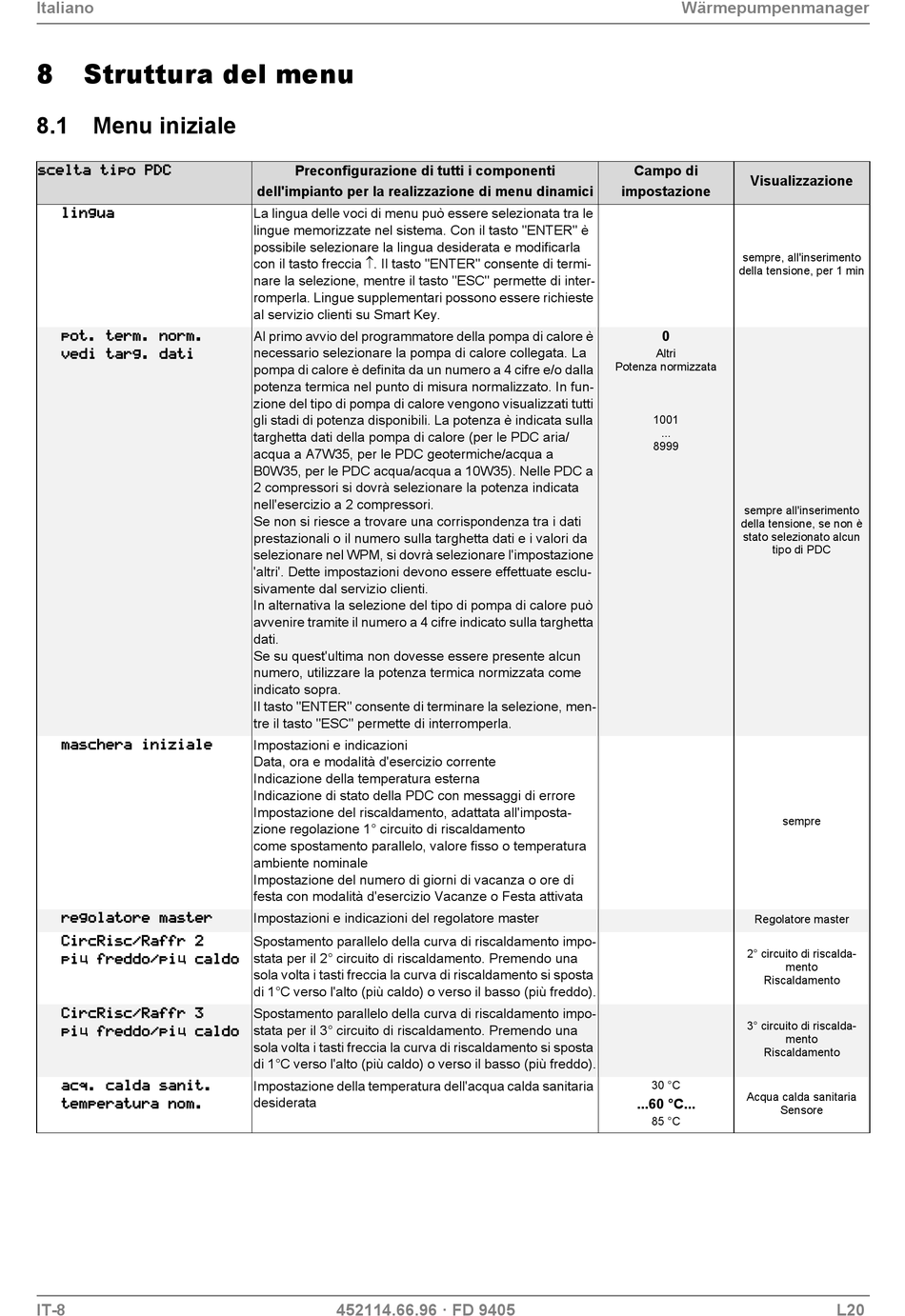

Struttura del menu

8.1 Menu iniziale













IT-8
Preconfigurazione di tutti i componenti
dell'impianto per la realizzazione di menu dinamici
La lingua delle voci di menu può essere selezionata tra le
lingue memorizzate nel sistema. Con il tasto "ENTER" è
possibile selezionare la lingua desiderata e modificarla
con il tasto freccia . Il tasto "ENTER" consente di termi-
nare la selezione, mentre il tasto "ESC" permette di inter-
romperla. Lingue supplementari possono essere richieste
al servizio clienti su Smart Key.
Al primo avvio del programmatore della pompa di calore è
necessario selezionare la pompa di calore collegata. La
pompa di calore è definita da un numero a 4 cifre e/o dalla
potenza termica nel punto di misura normalizzato. In fun-
zione del tipo di pompa di calore vengono visualizzati tutti
gli stadi di potenza disponibili. La potenza è indicata sulla
targhetta dati della pompa di calore (per le PDC aria/
acqua a A7W35, per le PDC geotermiche/acqua a
B0W35, per le PDC acqua/acqua a 10W35). Nelle PDC a
2 compressori si dovrà selezionare la potenza indicata
nell'esercizio a 2 compressori.
Se non si riesce a trovare una corrispondenza tra i dati
prestazionali o il numero sulla targhetta dati e i valori da
selezionare nel WPM, si dovrà selezionare l'impostazione
'altri'. Dette impostazioni devono essere effettuate esclu-
sivamente dal servizio clienti.
In alternativa la selezione del tipo di pompa di calore può
avvenire tramite il numero a 4 cifre indicato sulla targhetta
dati.
Se su quest'ultima non dovesse essere presente alcun
numero, utilizzare la potenza termica normizzata come
indicato sopra.
Il tasto "ENTER" consente di terminare la selezione, men-
tre il tasto "ESC" permette di interromperla.
Impostazioni e indicazioni
Data, ora e modalità d'esercizio corrente
Indicazione della temperatura esterna
Indicazione di stato della PDC con messaggi di errore
Impostazione del riscaldamento, adattata all'imposta-
zione regolazione 1° circuito di riscaldamento
come spostamento parallelo, valore fisso o temperatura
ambiente nominale
Impostazione del numero di giorni di vacanza o ore di
festa con modalità d'esercizio Vacanze o Festa attivata
Impostazioni e indicazioni del regolatore master
Spostamento parallelo della curva di riscaldamento impo-
stata per il 2° circuito di riscaldamento. Premendo una
sola volta i tasti freccia la curva di riscaldamento si sposta
di 1°C verso l'alto (più caldo) o verso il basso (più freddo).
Spostamento parallelo della curva di riscaldamento impo-
stata per il 3° circuito di riscaldamento. Premendo una
sola volta i tasti freccia la curva di riscaldamento si sposta
di 1°C verso l'alto (più caldo) o verso il basso (più freddo).
Impostazione della temperatura dell'acqua calda sanitaria
desiderata
452114.66.96 · FD 9405
Wärmepumpenmanager
Campo di
Visualizzazione
impostazione
sempre, all'inserimento
della tensione, per 1 min
0
Altri
Potenza normizzata
1001
...
8999
sempre all'inserimento
della tensione, se non è
stato selezionato alcun
tipo di PDC
sempre
Regolatore master
2° circuito di riscalda-
Riscaldamento
3° circuito di riscalda-
Riscaldamento
30 °C
Acqua calda sanitaria
...60 °C...
Sensore
85 °C
mento
mento
L20
