Italiano
4
Comando
Il comando del programmatore della pompa di calore av-
viene tramite 6 tasti: Esc, Modus, Menue,
della visualizzazione attuale (Standard o Menu), a questi
tasti sono assegnate funzioni diverse.
Lo stato d'esercizio della pompa di calore e dell'impianto di
riscaldamento viene visualizzato con testo in chiaro sul di-
splay LCD a 4 righe x 20 caratteri (vedi cap. 9 a pag. 17).
Display a 4 righe x 20 caratteri;
retroilluminato
Tasti di
comando
Riduzione attiva

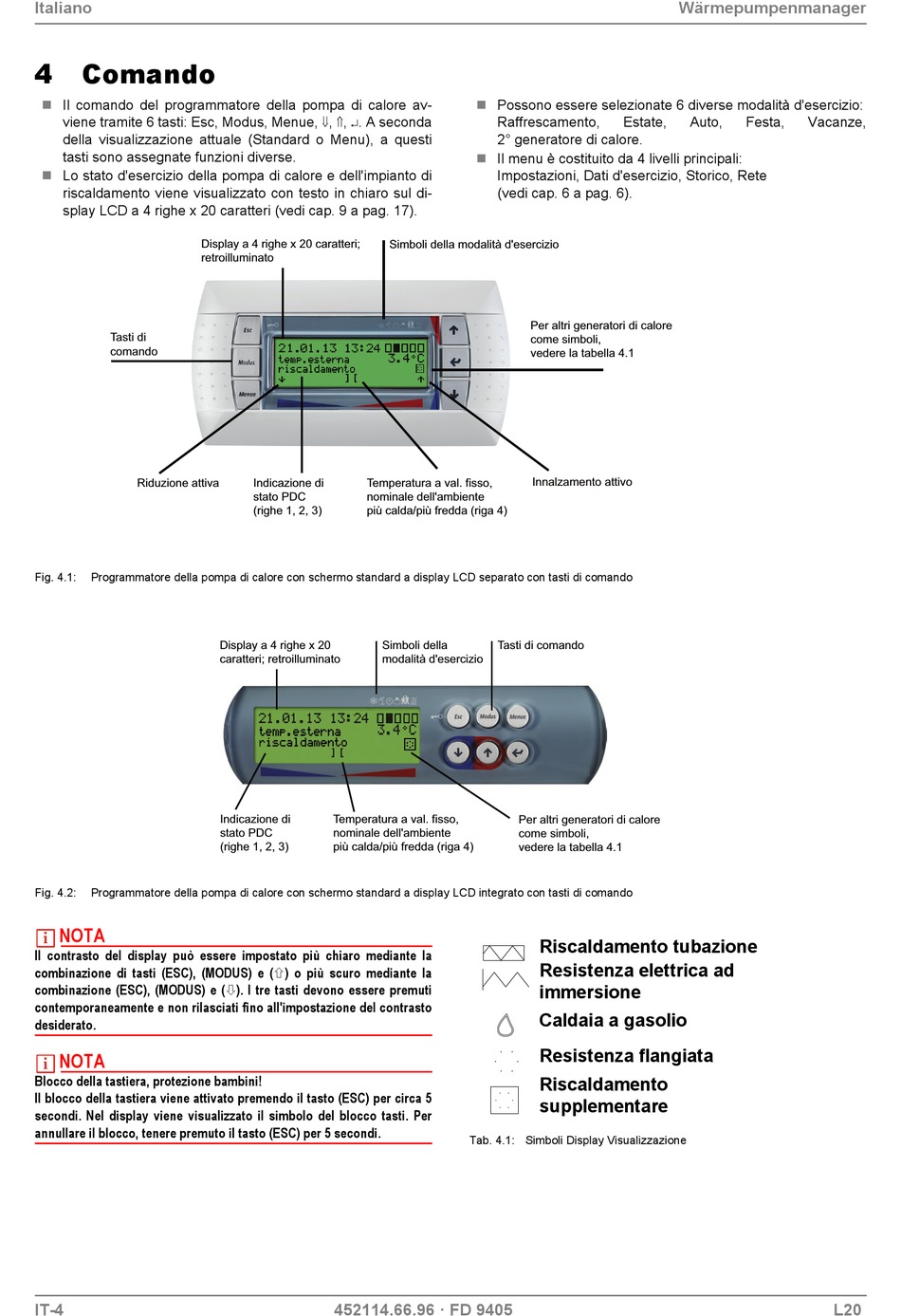

Fig. 4.1:
Programmatore della pompa di calore con schermo standard a display LCD separato con tasti di comando
Fig. 4.2:
Programmatore della pompa di calore con schermo standard a display LCD integrato con tasti di comando
NOTA
Il contrasto del display può essere impostato più chiaro mediante la
combinazione di tasti (ESC), (MODUS) e () o più scuro mediante la
combinazione (ESC), (MODUS) e (). I tre tasti devono essere premuti
contemporaneamente e non rilasciati fino all'impostazione del contrasto
desiderato.
NOTA
Blocco della tastiera, protezione bambini!
Il blocco della tastiera viene attivato premendo il tasto (ESC) per circa 5
secondi. Nel display viene visualizzato il simbolo del blocco tasti. Per
annullare il blocco, tenere premuto il tasto (ESC) per 5 secondi.
IT-4
,
,
. A seconda
Simboli della modalità d'esercizio
Indicazione di
Temperatura a val. fisso,
stato PDC
nominale dell'ambiente
(righe 1, 2, 3)
più calda/più fredda (riga 4)
Display a 4 righe x 20
Simboli della
caratteri; retroilluminato
modalità d'esercizio
Indicazione di
Temperatura a val. fisso,
stato PDC
nominale dell'ambiente
(righe 1, 2, 3)
più calda/più fredda (riga 4)
452114.66.96 · FD 9405
Possono essere selezionate 6 diverse modalità d'esercizio:
Raffrescamento,
Estate,
2° generatore di calore.
Il menu è costituito da 4 livelli principali:
Impostazioni, Dati d'esercizio, Storico, Rete
(vedi cap. 6 a pag. 6).
Per altri generatori di calore
come simboli,
vedere la tabella 4.1
Innalzamento attivo
Tasti di comando
Per altri generatori di calore
come simboli,
vedere la tabella 4.1
Riscaldamento tubazione
Resistenza elettrica ad
immersione
Caldaia a gasolio
Resistenza flangiata
Riscaldamento
supplementare
Tab. 4.1: Simboli Display Visualizzazione
Wärmepumpenmanager
Auto,
Festa,
Vacanze,
L20
