B. Anschluss & Pairing
1. Verbindung im Splitter-Modus (1 zu 1)
1. Stellen Sie den Kippschalter an beiden Geräten (Empfänger und
Sender) auf „Splitter Mode (SP)"
2. Verbinden sie das Empfänger-Gerät (RX - HDMI Out) mit einem
Monitor und schließen Sie die Stromversorgung (12V/1A) an, um
die Ausgabe durch den Empfänger (RX) anzuzeigen.
3. Verbinden Sie (nach dem Pairing) das Sender-Gerät mit einer
Quelle/Device (TX – HDMI In) und mit einem Monitor für die
Loopback-Funktion (TX – HDMI Out) und schließen Sie die
Stromversorgung (12V/1A) an.

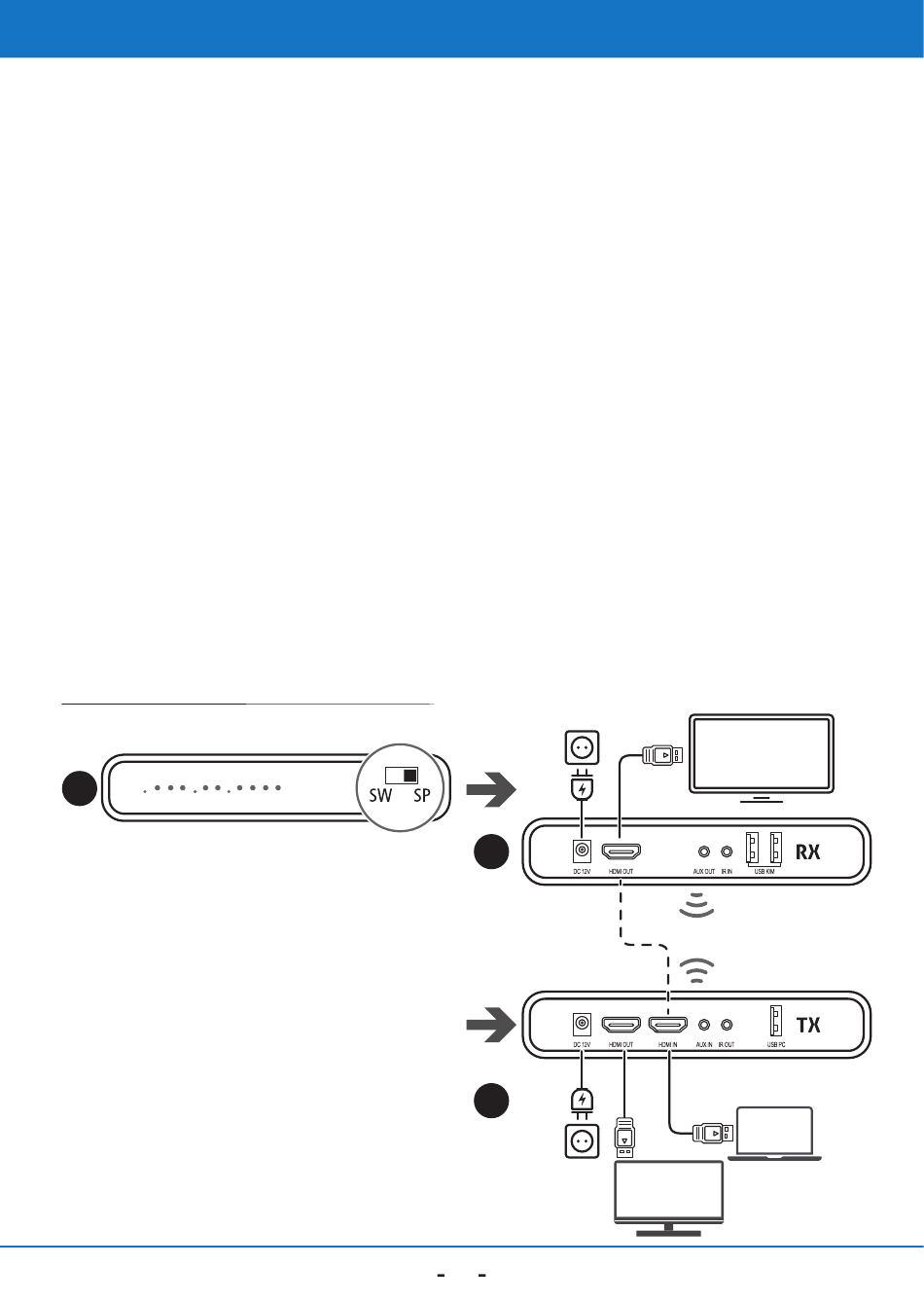

Schematischer Anschlussplan:
1
Power
12V / 1A
2
3
Power
12V / 1A
40
Monitor
Pairing
Device
Monitor
