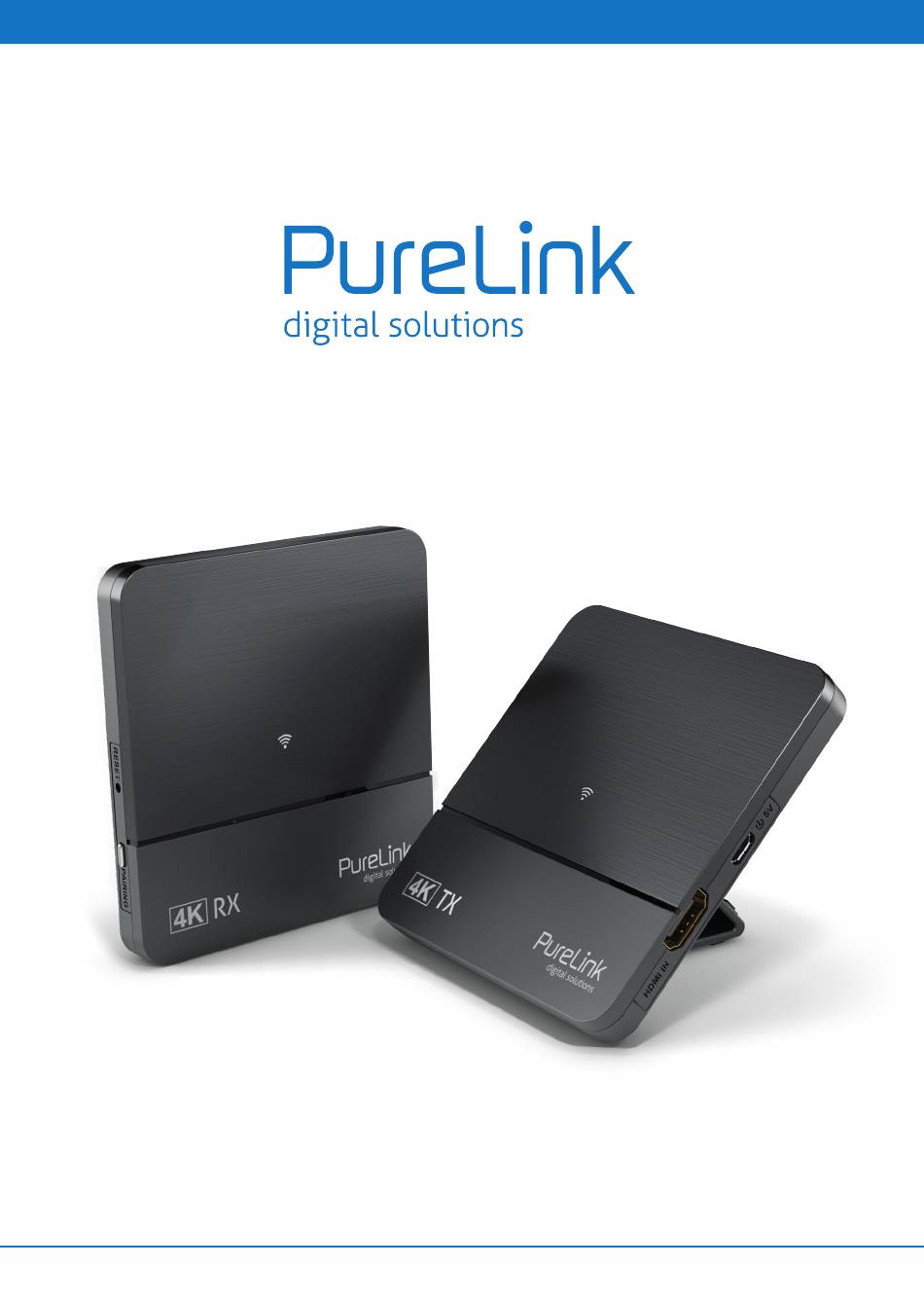

- Seite 1 CSW200 User Manual | Benutzerhandbuch Version: 2019-04-02...
-
Seite 2: Inhaltsverzeichnis
CSW200 | TABLE OF CONTENT CHAPTER PAGE Introduction ................................3 Intended Use ................................3 Intended Countries ..............................3 Safety Instructions ............................3 - 4 Delivery Content ..............................4 Features ..................................4 Specifications ................................5 Connection Diagram .............................. 6 Interface ..................................7 Operation .................................. -
Seite 3: Introduction

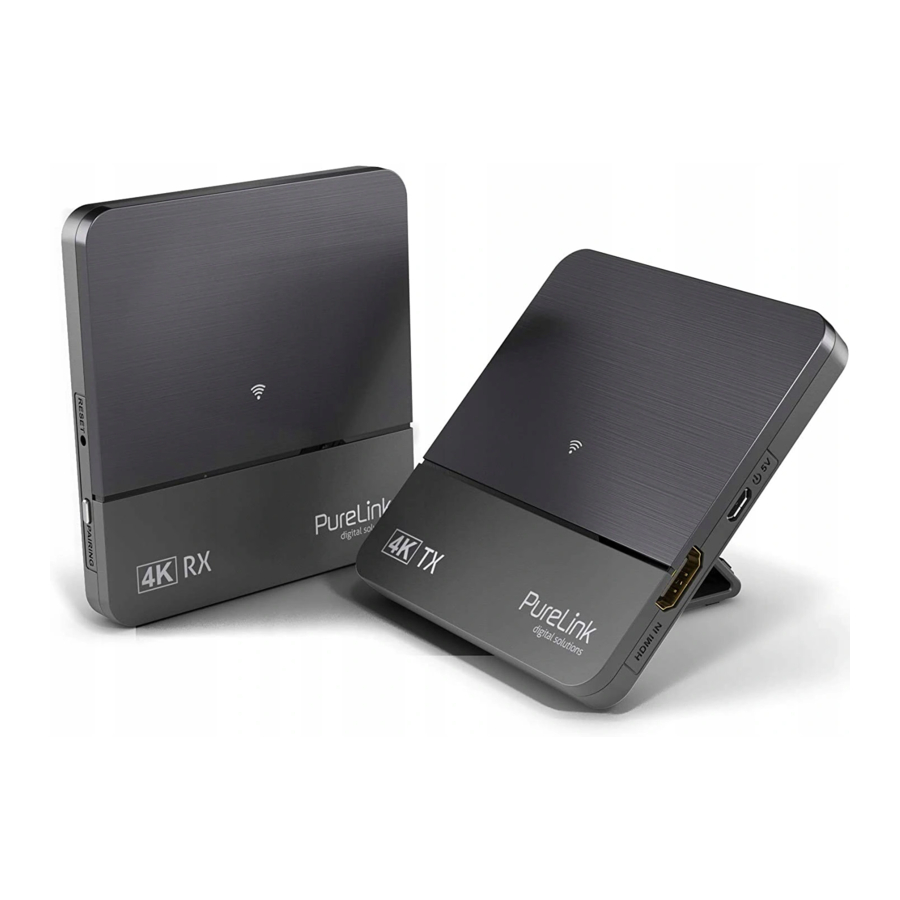

INTRODUCTION Thank you for purchasing HDMI 4K Wireless Extender. Your satisfaction is very important to us. HDMI 4K Wireless Extender is designed to make the use of your 4K equipment more comfortable and ver- satile. HDMI 4K Wireless Extender is the ideal product for UltraHD wireless applications. Sometimes you may find that a cabled connection is not suitable, a long HDMI cable is not available, or a cabled connection is just not an option. -
Seite 4: Delivery Content
Condensed water might destroy the product. Wait until the product adapts to the new ambient temperature before use. Make sure that the output of the power adapter is not short-circuited. DELIVERY CONTENTS CSW200 Transmitter CSW200 Receiver Stand DC 5V/1A Power Supply (Micro USB) -
Seite 5: Specifications
SPECIFICATIONS Resolutions: Supported HDTV resolution (HDMI): 480P, 576P, 720P, 1080P 24/30/60Hz, 4K 24/30Hz Supported PC Resolution (max.) Max. 4096 x 2160p@30 Supported 3D formats Frame Packing 1080p@24Hz,720p@50/60Hz Supported audio formats (digital) Compressed formats AC3, Dolby 5.1, DTS Supported standards HDMI, HDCP 2.0, HDMI1.4 Wireless Frequency Band: Operating range Up to 10m LOS... -
Seite 6: Connection Diagram
CONNECTION DIAGRAM Connection: Step 1: Use HDMI cable to connect the HDMI IN of CSW200 Transmitter to a 4K Source device (Satellite receiver, CATV STB, BD player, PS4, Xbox) Step 2: Use HDMI cable to connect the HDMI OUT of CSW200 Receiver to a 4K Display device... -
Seite 7: Interface
INTERFACE Side Side Transmitter-Box Receiver-Box ENGLISH... -
Seite 8: Operation
1. Make sure your input AC voltage conforms to the adaptor specifications. (Only use the power adaptor provided with the CSW200. If you use your own adaptor, make sure the output connector is micro USB and power output is DC 5V /1A.) 2. -
Seite 9: Maintenance
The wireless transmission distance may be too far or blocked by wall or other object. Please place CSW200 at other location where you can get good signal and video quality. Please change the direction of Transmitter and Receiver stand to get better reception. -
Seite 10: Warranty And Liability
Any use other than described in this user`s manual is not permitted and causes loss of warranty, loss of guarantee, and non-liability. CE CONFORMITY PureLink GmbH hereby declares that the CSW200 radio communication system complies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following internet address: www.purelink.de/ce/4251364718537_CE.pdf... -
Seite 11: Disclaimer
The manufacturer reserves the right to make changes in the hardware, packaging, manual and any accompanying documentation without prior notice. The terms HDMI, HDMI High-Definition Multimedia Interface and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. CSW200 in- corporates HDMI® technology. ENGLISH... - Seite 12 CSW200 | INHALTSVERZEICHNIS KAPITEL SEITE Einleitung ................................13 Bestimmungsgemäßer Gebrauch ........................13 Bestimmungsländer ............................. 13 Sicherheitshinweise ............................ 13 - 14 Lieferumfang ................................14 Merkmale ................................15 Spezifikationen ..............................15 Anschlussplan ................................ 16 Schnittstelle ................................17 Inbetriebnahme ..............................18 Problembehandlung / FAQ ........................18 - 19 Wartung ...................................
-
Seite 13: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für den HDMI 4K Wireless Extender entschieden haben. Ihre Zufriedenheit ist uns sehr wichtig. Der HDMI 4K Wireless Extender wurde entwickelt, um die Verwendung Ihrer 4K-Geräte komfortabler und vielseitiger zu gestalten. HDMI 4K Wireless Extender ist das ideale Produkt für kabellose UltraHD-Anwendungen. In manchen Fällen kann es vorkommen, dass eine Kabelverbindung nicht geeignet ist, ein langes HDMI-Kabel nicht verfügbar ist oder eine Kabelverbindung nicht möglich ist. -
Seite 14: Lieferumfang
Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neu- en Umgebungstemperatur angepasst hat. Stellen Sie sicher, dass der Ladeausgang nicht kurzgeschlossen wird. LIEFERUMFANG CSW200 Transmitter CSW200 Empfänger Ständer DC 5V/1A Netzteil (Micro USB) -
Seite 15: Merkmale
MERKMALE • Unterstützt die drahtlose Übertragung von HDMI bis zu 4K@30p • Keine Komprimierung keine Latenz • Ultra Wide Band 60GHz • HDCP-kompatibel • Große Entfernung bis zu 10m Sichtweite • Energieeffizient SPEZIFIKATIONEN Auflösungen Unterstützte HDTV-Auflösung (HDMI): 480P, 576P, 720P, 1080P 24/30/60 Hz, 4K 24/30 Hz Unterstützte PC-Auflösung (max.) Max. -
Seite 16: Anschlussplan
ANSCHLUSSPLAN Verbindung: Schritt 1: Verwenden Sie ein HDMI-Kabel, um den HDMI IN des CSW200 Transmitter an ein 4K-Quellgerät (Satellitenempfänger, CATV STB, BD-Player, PS4, Xbox) anzuschließen. Schritt 2: Verwenden Sie ein HDMI-Kabel, um den HDMI OUT des CSW200 Receiver an ein 4K-Anzeigegerät (UltraHDTV, Projektor) anzuschließen. -
Seite 17: Schnittstelle
SCHNITTSTELLE Seitenansicht Oberseite Seitenansicht Transmitter-Box Receiver-Box DEUTSCH -17-... -
Seite 18: Inbetriebnahme
A. Installation 1. Stellen Sie sicher, dass Ihre Eingangswechselspannung den Adapterspezifikationen entspricht. (Verwenden Sie nur das mit dem CSW200 gelieferte Netzteil. Wenn Sie einen eigenen Adapter verwenden, stellen Sie sicher, dass der Ausgangsstecker Micro-USB ist und der Ausgang DC 5V / 1A ist.) -
Seite 19: Wartung
Störquellen fern. Die drahtlose Übertragungsentfernung ist möglicherweise zu weit entfernt oder durch eine Wand oder ein anderes Objekt blockiert. Stellen Sie den CSW200 an einem anderen Ort auf, an dem Sie eine gute Signal- und Videoqualität erhalten. Bitte ändern Sie die Richtung von Sender und Empfänger, um einen besseren Empfang zu erhal- ten. -
Seite 20: Gewährleistung Und Haftung
Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Ge- währleistungsverlust, Garantieverlust und Haftungsausschluss. CE KONFORMITÄT Hiermit erklärt PureLink GmbH, dass der Funkanlagentyp CSW200 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgende Internetad- resse verfügbar:... -
Seite 21: Haftungsausschluss
Dokumenten ohne vorausgehenden Hinweis zu ändern. Die Marken HDMI, HDMI High-Definition Multimedia Interface und das HDMI Logo sind Markenzei- chen oder eingetragene Markenzeichen von HDMI Licensing LLC in den USA und anderen Staaten. CSW200 beinhaltet HDMI® Technologie. DEUTSCH -21-... - Seite 22 Empfohlene Distanz (80% der Recommended distance (80% -22-...
- Seite 23 angegebenen max. Reichweite) of the max. specified distance) 100% 110%...
- Seite 24 Metalltüren blockieren / reflektieren das Signal Metal doors block / reflect the signal Stein- und Betonwände absorbieren das Signal (teilweise) Stone- and concrete walls (partly) absorb the signal Wi-Fi-Router können für Interferenzen sorgen Wi-Fi-Routers can cause interferences -24-...
- Seite 25 Stahlbetonwände blockieren / reflektieren das Signal Ferroconcrete walls block / reflect the signal Spiegel blockieren das Signal Mirrors block the signal Verzögerung > 500ms Delay > 500ms 1m Abstand zu anderen Geräten 1m Distance to other devices...
- Seite 26 -26-...
- Seite 27 -27-...
- Seite 28 0049 (0)5971-800 299 -0 Fax: 0049 (0)5971-800 299 -99 E-mail: info@purelink.de Internet: www.purelink.de © 2019 PureLink GmbH. All rights reserved. All trade names are registered trademarks of respective manufactures listed. HDMI is a registered trademark of ® HDMI Licensing Administrator, Inc.
