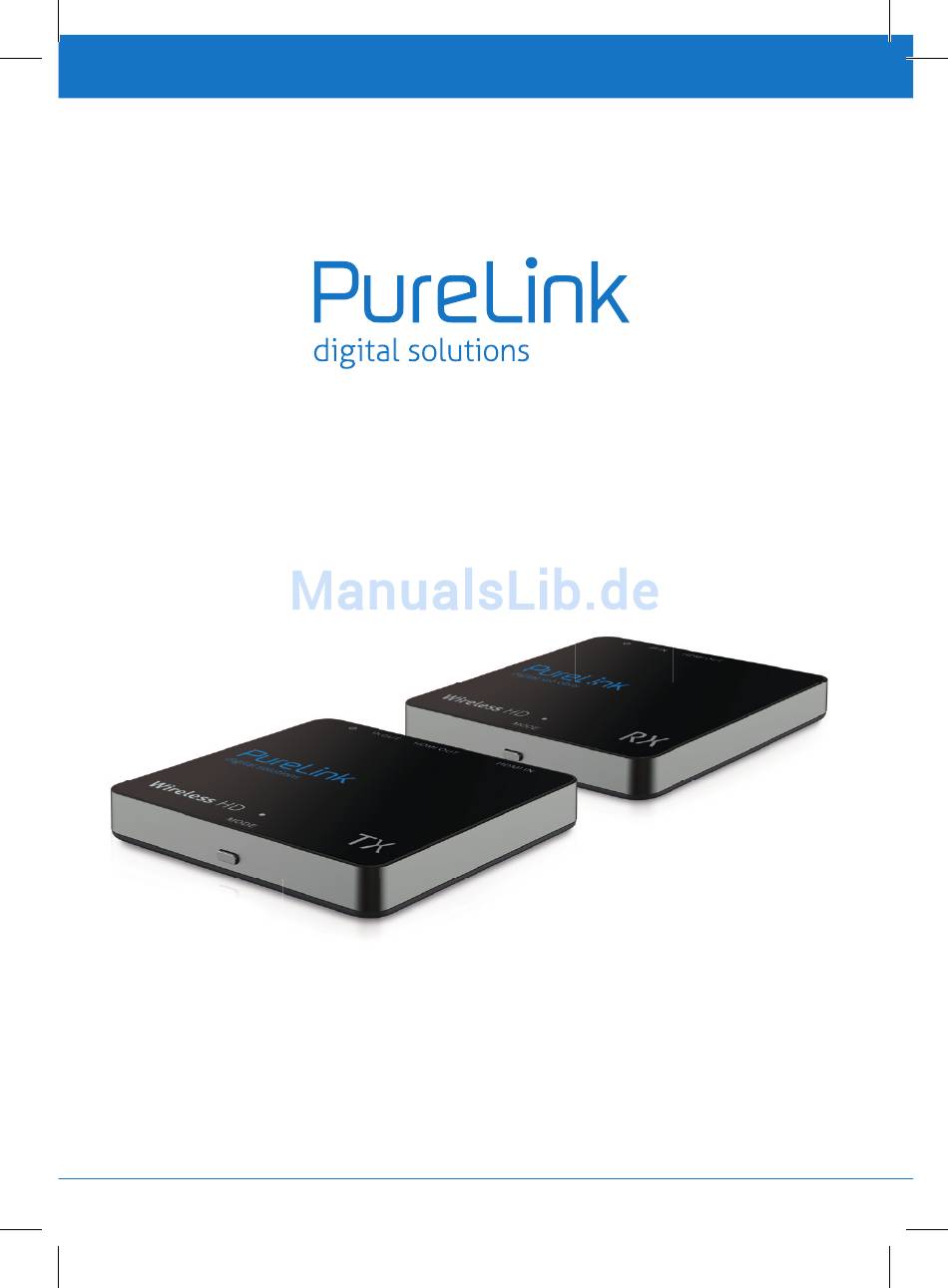

- Seite 1 CSW100 User Manual | Benutzerhandbuch...
-
Seite 2: Safety Warnings

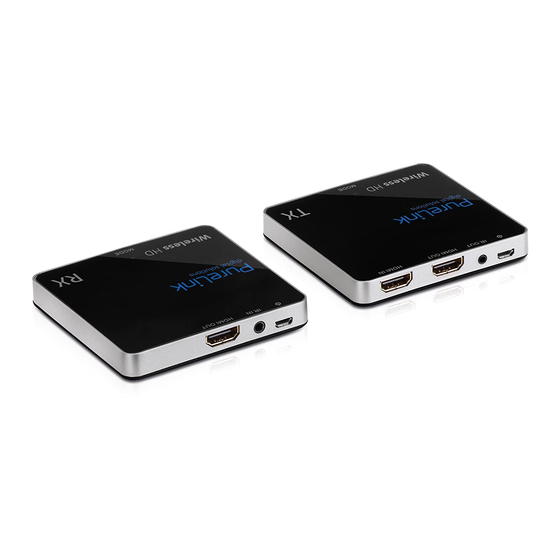

In that case, contact your supplier. 1. INTRODUCTION Congratulations on your purchase of the PureLink CSW100, which allows you to send a connected HD signal wirelessly to your HDTV or HD projector. Examples of HD devices: Blu-ray players, HD set-top boxes, PlayStation4, XboxOne, etc. The CSW100 supports FullHD resolutions up to 1080p and all 3D formats. - Seite 3 Step 1: Use an HDMI cable to connect the HDMI IN of the CSW100 transmitter with a source device. You can use another HDMI cable to connect the HDMI OUT to a display (Loop-Through). Step 2: Use an HDMI cable to connect the HDMI OUT of CSW100 receiver to a display device. Step 3: (Skip this step if you don‘t need IR Extension) Connect the IR emitter to the CSW100 transmitter. Then place the emitter in front of the source device’s IR receiver. Connect the IR receiver to the CSW100 receiver. Then place the receiver probe in place, accessible for your remote control.
-
Seite 4: Operation
A. Installation 1. Make sure your input AC voltage is compliant with to the adapter specifications. 2. Only use the power adapters provided with the CSW100. If you use your own adapter, make sure the power output is 5V DC, 1A centre positive. 3. In a direct line-of-sight, the maximum range of A/V signal transmission can reach up to about 30 meters. -
Seite 5: Frequently Asked Questions
CSW100. 3. When there is no 3D effect (Only for 3D hardware): Make sure the 3D function of the 3D sink device is activated (set to AUTO or 3D ON). Make sure the 3D function of the 3D source device is activated (set to AUTO or 3D ON). Make sure that the power of the shutter glasses (if active 3D) is on. Check the power of CSW100. 4. If the image is unstable or a snowing image shows on screen: You might get interference form other wireless devices or heavy voltage sources inside the room (ex. WiFi Router, Microwave, air conditioner). Please keep CSW100 away from those sources of interference. The wireless transmission distance may be too far or blocked by a wall or another object. -
Seite 6: Technical Data
The terms HDMI, HDMI High-Definition Multimedia Interface and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. CSW100 incor- porates HDMI® technology. Enviromental Information for customers in the European Union European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its packaging must not be disposed of with unsorted municipal waste. -
Seite 7: Sicherheitshinweise
Kontakt zu Ihrem Händler auf. 1. EINFÜHRUNG Herzlichen Glückwunsch zum Erwerb des PureLink CSW100, welcher ein HD Signal drahtlos zu Ihrem HDTV oder HD Projektor verteilen kann. Beispiele für HD Quellgeräten sind: Blu-ray Player, HD Settop Box, PlayStation4, XboxOne, usw. Der CSW100 unterstützt FullHD Auflösungen bis zu 1080p sowie sämtliche 3D Auflösungen. Mit der eingebauten Weiterleitungsfunktion (HDMI Out) am Sender können Sie sowohl am Haupt- wie auch am Zweitbildschirm sowie auf dem HD Projektor (über den Empfänger) denselben Inhalt sehen. Die eingebaute Infrarot Verlängerungsfunktion ermöglicht es Ihnen, HD Geräte über Ihre eigene Fernbe- dienung zu bedienen, während diese sich z. B. in einem verschlossenen Schrank befinden! Alle PureLink Produkte werden mit großer Sorgfalt hergestellt und sind von herausragender Qua-... - Seite 8 3. VERBINDUNG Schritt 1: Verwenden Sie ein HDMI Kabel um den HDMI Eingang des CSW100 Transmitters mit einem Quellge- rät zu verbinden. Nutzen Sie optional ein weiteres HDMI Kabel, um ein Display an den HDMI Ausgang des Transmitters anzuschließen (Loop Through). Schritt 2: Verwenden Sie ein HDMI Kabel um den HDMI Ausgang des CSW100 Empfängers mit einem Display zu verbinden. Schritt 3: (Überspringen Sie diesen Schritt, sofern Sie keine IR Verlängerung benötigen) Verbinden Sie den IR Emitter mit dem SCW100 Transmitter. Platzieren Sie dann den den Emitter direkt vor vor dem IR Empfänger des Quellgeräts. Verbinden Sie den IR Empfänger mit dem CSW100...
- Seite 9 1. Stellen Sie sicher, dass der IR Emitter richtig mit dem CSW100 Transmitter verbunden wurde. 2. Stellen Sie sicher, dass der IR Empfänger richtig mit dem SCW100 Empfänger verbunden wurde. 3. Nutzen Sie die Fernbedienung Ihres Quellgeräts um diese Quelle von der CSW100 Receiverseite aus zu kontrollieren. Hinweis: Bedecken Sie die CSW100 Module niemals mit Objekten oder Gegenständen! Diese könnten die Luftzirkulation blockieren und so ernsthafte Schäden oder Verletzungen herbei- führen. Die Garantie geht hierbei ebenfalls verloren. DEUTSCH...
-
Seite 10: Häufig Gestellte Fragen
Stellen Sie sicher, dass eine direkte Verbindung von Quelle und Display funktioniert. Prüfen Sie, ob alle Stecker richtig verbunden sind und ob die Kabel die benötigte Bandbreite unterstüt- zen. Es werden PureLink High Speed HDMI Kabel empfohlen. Entfernen Sie den Stromanschluss, um den CSW100 neu zu starten. -
Seite 11: Technische Daten
Dokumenten ohne vorausgehenden Hinweis zu ändern. Die Marken HDMI, HDMI High-Definition Multimedia Interface und das HDMI Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den USA und anderen Staaten. CSW100 beinhaltet HDMI® Technologie. Umweltinformation für Kunden innerhalb der Europäischen Union Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt... - Seite 12 PureLink GmbH Von-Liebig-Straße 10 D - 48432 Rheine Germany Telefon: 0049 (0)5971-800 299 -0 Fax: 0049 (0)5971-800 299 -99 E-mail: info@purelink.de Internet: www.purelink.de © 2015 PureLink GmbH. All rights reserved. All trade names are registered trademarks of respective manufactures listed. HDMI is a trademark of HDMI Licensing LLC.
