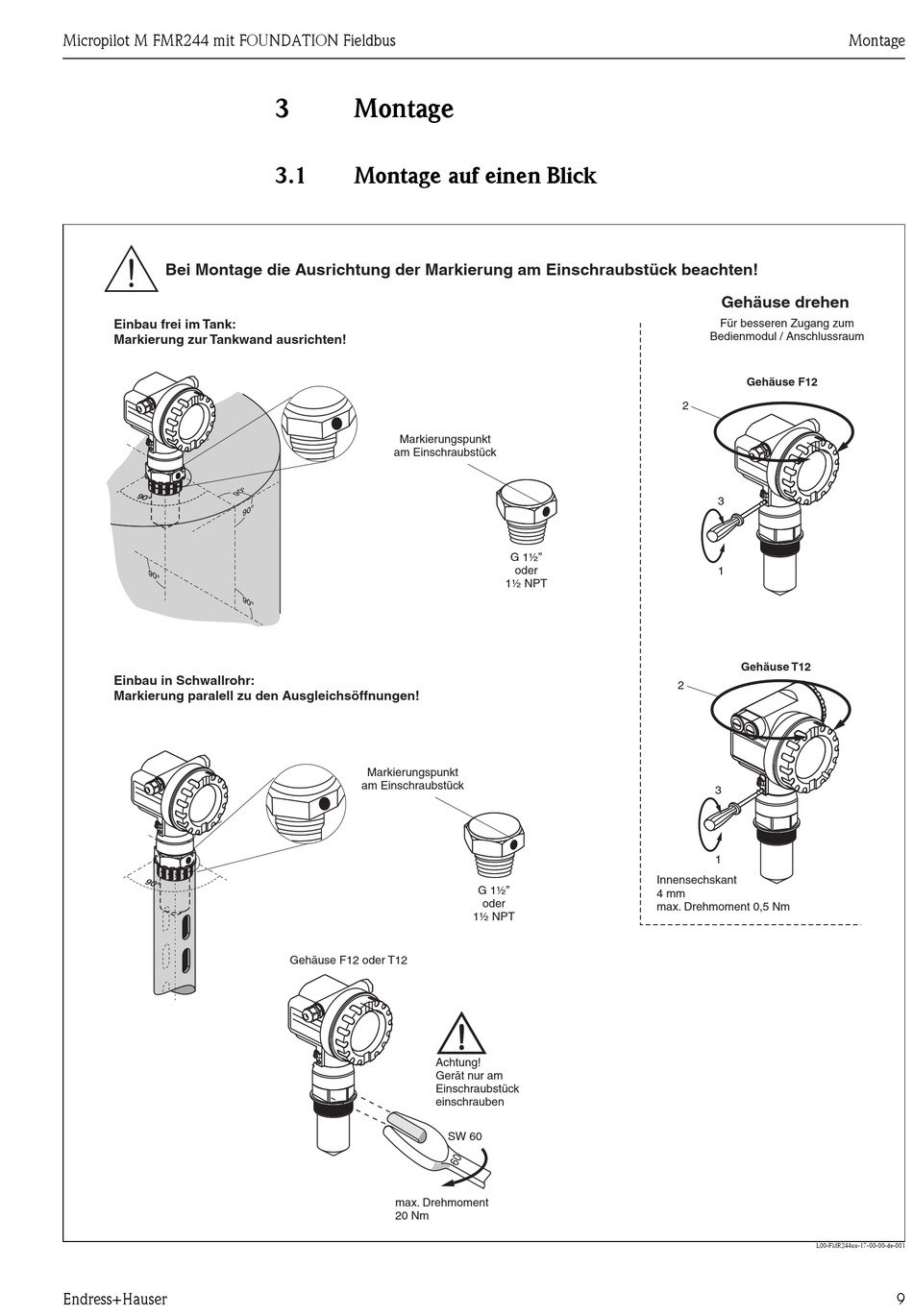

Bei Montage die Ausrichtung der Markierung am Einschraubstück beachten!
Einbau frei im Tank:
Markierung zur Tankwand ausrichten!
9 0 9 0
° °
Einbau in Schwallrohr:
Markierung paralell zu den Ausgleichsöffnungen!
Endress+Hauser
3

Montage

3.1

Montage auf einen Blick

Markierungspunkt
am Einschraubstück
° °
9 0 9 0
9
9 0 9 0
° °
Markierungspunkt
am Einschraubstück
Gehäuse F12 oder T12
max. Drehmoment
20 Nm
G 1½"
oder
1½ NPT
G 1½"
oder
1½ NPT
Achtung!
Gerät nur am
Einschraubstück
einschrauben
SW 60
Gehäuse drehen
Für besseren Zugang zum
Bedienmodul / Anschlussraum
Gehäuse F12
2
3
1
Gehäuse T12
2
3
1
Innensechskant
4 mm
max. Drehmoment 0,5 Nm
L00-FMR244xx-17-00-00-de-001
Montage
9
