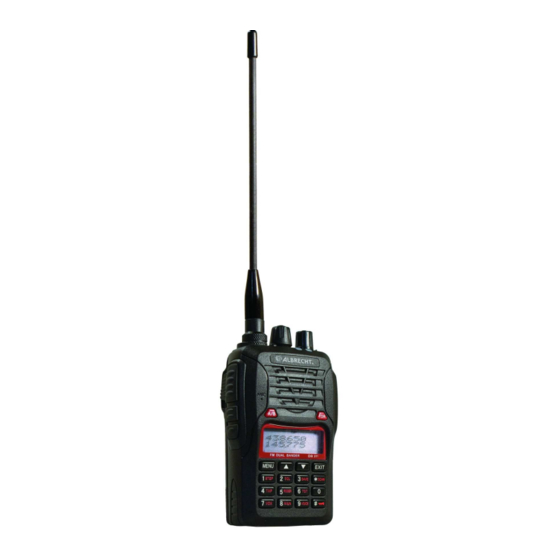

- Seite 1 DB 271 Duo-Band 2 m / 70 cm Handfunkgerät...
-
Seite 2: Einleitung
Einleitung Vielen Dank, dass Sie sich für den ALBRECHT DB 271 Transceiver entschieden haben. Dieser Transceiver bietet das neueste Design, Multi-Funktionalität, stabile Leistung und einfachen Betrieb. Selbst mit den vielen Menüfunktionen des Transceivers können die meisten Funktionen sehr leicht gefunden werden und sie erklären sich von selbst. Wir sind davon überzeugt, dass Sie mit den hochwertigen und verlässlichen Funktionen für all Ihre... -
Seite 3: Im Betrieb Am Körper Getragen
Im Betrieb am Körper getragen Benutzen Sie für das Funkgerät stets einen für das ALBRECHT DB 271 zugelassenen Clip, Halterung, Holster, Futteral oder Körpergurt für dieses Produkt. Die Benutzung nicht für das ALBRECHT DB 271 zugelassenen Zubehörs kann möglicherweise die FCC HF- Belastungsrichtlinien überschreiten. -
Seite 4: Sicherheitshinweise
Tabelle zu prüfen, bevor Sie das Verpackungsmaterial entsorgen. Sollte etwas fehlen oder beschädigt worden sein, so wenden Sie sich bitte an Ihren Fachhändler. An das Gerät passt das Standard Audiozubehör von ALAN und das DB 271 Programmierkabel . ! Mitgeliefertes Zubehör... -
Seite 5: Bedienungshinweise Für Das Funkgerät Erste Schritte Lcd-Display
Englisch Deutsch Transceiver Funksprechgerät High gain antenna Leistungsstarke Antenne Li-ion battery pack Li-Ionen Akku Intelligent charger Intelligentes Ladegerät Belt clip Gürtelclip Hands trap Handschlaufe User’s manual Bedienungsanleitung Service card Gewährleistung/ im Manual enthalten Bedienungshinweise für das Funkgerät Erste Schritte LCD-Display Im Display haben Sie für die gewählten Funktionen unterschiedliche Anzeigen. - Seite 6 Englisch Deutsch Description of transceiver Bedienelemente und Funktionen Lamp Lampe Antenna Antenne Receive light Empfangsanzeige A/ B Switch key on Master frequency A/B Umschaltung auf Hauptfrequenz Screen /LCD Display LCD-Display Function key Funktionstaste Number key Zifferntaste Up/down key Navigation aufwärts/abwärts Rotary encoder Drehschalter Power switch / Volume control...
- Seite 7 Englisch Deutsch PTT (Push- To-Talk) key PTT (Sende) -Taste Side key 1: scan / Lam SOS-CH/Radio Seitliche Taste 1: Scan / Lampe SOS- CH/Radio Side key 2: monitor (long Drücken Sie)/ Seitliche Taste 2: Überwachung (gedrückt flashlight (short Drücken Sie) halten) / Taschenlampe (kurz drücken) Speaker 3.5 mm/Microphone 2.5 mm Jacks Lautsprecher 3.5 mm-/Mikrofonbuchse 2.5mm...
- Seite 8 Dieser Transceiver ist mit einem 1750Hz Tonimpuls ausgestattet. In anderen Ländern übernimmt diese Rolle oft ein CTCSS Ton, der beim Senden immer eingeschaltet sein muss. Benutzung der 1750 Hz Tonruftaste zum Öffnen von Relaistationen Drücken Sie während des Sendens die seitliche Taste PF1 gemeinsam mit der Sendetaste PTT.
- Seite 9 Aufforderungston übertragen OFF: Funktion deaktivieren, ohne jeglichen Drücken Sie oder Aufforderungston zur Auswahl der BOT: Drücken Sie PTT, Aufforderungston zu Parameter Beginn des Sendens EOT: PTT loslassen, Aufforderungston am Ende des Sendens BOTH: Drücken Sie kurz PTT, Aufforderungston Überlange Übertragung Es stehen 40 Stufen in 15-Sekunden-Schritten Drücken Sie oder...
- Seite 10 Übertragung DCS 105 Gruppen DCS (D023N-D754N) Drücken Sie oder OFF: DCS deaktivieren zur Auswahl der Parameter Scanmodus 3 Scanmodi stehen zur Verfügung Drücken Sie oder TO: Zeit-Scanmodus zur Auswahl der Parameter CO: Trägermodus 1 Scan SE: Trägermodus 2 Scan Scan / Lampe SOS- SCAN: Scan aktivieren Drücken Sie oder...
- Seite 11 Kanäle löschen 128 Kanäle sind verfügbar Drücken Sie oder Auswahl der Parameter Rückstellung VFO: Menü zurückstellen Drücken Sie oder ALL: Alle Parameter zurückstellen Auswahl der Parameter CTCSS /DCS Frequenz- Drücken Sie oder Scan Auswahl der Parameter Bedienungshinweise Menü-Sperrfunktion Um nicht häufig benutzte Menüpunkte bedienen zu müssen, können Sie die Menüsperre auf on einstellen.
- Seite 12 Dieser Transceiver stellt Ihnen sieben Frequenzschritte zur Verfügung: 5.00KHz, 10.00KHz, 12.50KHz, 25.00KHz, 50.00KHz und 100KHz. Rauschsperrepegel (SQL-LE) einstellen ----- MENÜ 2 Mit dieser Funktion schalten Sie die Rauschsperre bei einem starken Signal ein, während Sie die Rauschsperre bei einem schwachen Signal herunter- oder ausschalten. Die beste Einstellung haben Sie, wenn das Rauschen auf einem unbenutzten Kanal gerade ausgeblendet wird.
- Seite 13 • Im Stand-by-Modus drücken Sie MENU + 5, im Display wird angezeigt. • Drücken Sie MENU zum Aufrufen, „OFF“ wird angezeigt. Mit ▲/▼ wählen Sie zwischen OFF/BOT/EOT/BOTH, danach drücken Sie MENU zur Bestätigung, mit EXIT kehren Sie in den Stand-by-Modus zurück. Überlange Sendezeitbegrenzung (TOT) einstellen --- MENÜ...
- Seite 14 Tastenton (BEEP) einstellen --- MENÜ 11 Die Funktion bestätigt jede Eingabe, Falscheingabe oder Fehlfunktion. Wir empfehlen, diese Funktion zu aktivieren, um mögliche Fehlfunktionen zu vermeiden. • Im Stand-by-Modus drücken Sie MENU + 11, im Display wird angezeigt. • Drücken Sie MENU zum Aufrufen, „ON“ wird angezeigt. Mit ▲/▼ wählen Sie für den Tastenton ON oder OFF, danach drücken Sie MENU zur Bestätigung, mit EXIT kehren Sie in den Stand-by-Modus zurück.
- Seite 15 • Drücken Sie MENU zum Aufrufen, „OFF“ wird angezeigt. Mit ▲/▼ wählen Sie für diese Funktion OFF oder wählen Sie 67.0Hz bis 254.1Hz CTCSS Code. • Danach drücken Sie MENU zur Bestätigung. • Mit EXIT kehren Sie in den Stand-by-Modus zurück. BITTE BEACHTEN SIE: Dieser Transceiver hat 50 mögliche CTCSS Subtöne, siehe Anlage (1) CTCSS Frequenzliste.
-
Seite 16: Scanfunktion
• Mit ▲/▼ wählen Sie den Scanmodus zwischen TO/CO/SE. • Danach drücken Sie MENU zur Bestätigung. • Mit EXIT kehren Sie in den Stand-by-Modus zurück. Scan / Lampe /SOS-Kanal, Radiofunktion auf seitlicher Taste 1 (PF1) einstellen – MENÜ 20 Die seitliche Taste 1 ist mit vier Funktionen belegt: SCAN: Scanfunktion LAMPE: Lampe einschalten SOS-CH: SOS-Funktion... -
Seite 17: Kanalmodus
Während obiger Einstellung im Stand-by-Modus drücken Sie die seitliche Taste PF1 zur Übertragung des SOS-Signals. 4. (FM BROADCAST) UKW RADIO- Funktion: • Radio einschalten: Im Stand-by-Modus drücken Sie die seitliche Taste 1. Im Display wird angezeigt, blinkt die grüne Kontrollanzeige, so werden Radiosender automatisch gesucht. -
Seite 18: Umschaltpasswort Über Die Db 271 Programmiersoftware Einstellen
Umschaltpasswort über die DB 271 Programmiersoftware einstellen Gültiges oder „ungültiges“ Passwort wird danach entschieden, ob der Betreiber zwischen Frequenz- und Kanalmodus wählen kann. Bei „ungültigem“ Passwort können Sie jederzeit zwischen diesen Modi wählen, bei gültigem Passwort müssen Sie das genaue Passwort kennen, anderenfalls können Sie den Modus nicht umschalten. - Seite 19 Auf UHF benutzen Funkamateure andere Standards (7.6 MHz in Deutschland/Österreich, 1.6 MHz in anderen europäischen Ländern) und 10 MHz für kommerziellen Gebrauch. • Im Stand-by-Modus drücken Sie MENU + 23, im Display wird angezeigt. • Drücken Sie MENU zum Aufrufen, danach drücken Sie ▲/▼ zur Auswahl der Frequenz oder geben Sie den Frequenzversatz mit den Zifferntasten direkt ein, danach drücken Sie MENU zur Bestätigung, mit EXIT kehren Sie in den Stand-by- Modus zurück.
- Seite 20 • Drücken Sie erneut # (Raute), um die Zeitnahme fortzusetzen. BITTE BEACHTEN SIE: Um die Zeitnahme abzubrechen, drücken Sie eine beliebige Taste (außer #) zum Verlassen der Stoppuhrfunktion. Kanalname bearbeiten (CHNAME) --- MENÜ 26 Voraussetzungen für einen Kanalnamen: 1. Der Kanalname muss aus 26 Buchstaben (A bis Z) und 10 Ziffern (0 bis 9) gewählt werden. 2.
- Seite 21 Der Dis-Kanal ist nun gespeichert, CH 20 arbeitet auf unterschiedlicher Empfangs- und Sendefrequenz. BITTE BEACHTEN SIE: Benötigen die gespeicherten Kanäle CTCSS/DCS Codes, so müssen Sie diese gemeinsam mit den zuvor gespeicherten Frequenzen einstellen. Eine manuelle Speicherung im Frequenzmodus ist nur möglich, wenn die gewünschte Speicherkanalnummer leer ist.
-
Seite 22: Ani Id Code Bearbeitung
ALL Reset (mit gültigem Passwort als "XXXXXX" (beispielsweise „123456“)) • Im Stand-by-Modus drücken Sie MENU + 29, im Display wird angezeigt. • Drücken Sie MENU zum Aufrufen, danach drücken Sie ▲/▼ zur Auswahl von ALL. Drücken Sie MENU, im Display wird angezeigt. -
Seite 23: Ani Id Code Übertragungsverzögerung
ANI ID Code Übertragung Umschaltung der ANI ID Code Übertragung bedeutet, dass Sie während der Kommunikation, wenn Sie die Sendetaste PTT drücken, der ANI ID CODE als auto oder manuell übertragen wird. Auswahl von ON bedeutet automatische Übertragung, OFF bedeutet manuelle Übertragung. -
Seite 24: Signalton Senden Überlänge
Signalton Senden Überlänge Sendet der Transceiver über die festgesetzte Zeit, so gibt es einen Signalton zur Überlänge und das Funkgerät unterbricht den Sendebetrieb. Lassen Sie die Sendetaste PTT los und drücken Sie diese nach einer kurzen Pause erneut, um wieder senden zu können. Scankanal hinzufügen Kanal-Scan nur entsprechend der Scanliste, welche beigefügt ist. - Seite 25 Störungserkennung Bei Problemen nehmen Sie bitte zunächst eine Überprüfung Ihres Transceiver anhand dieser Liste vor. Lassen sich die Probleme hiermit nicht lösen, so stellen Sie Ihren Transceiver auf den Lieferzustand (= Factory Default Reset, Werkseinstellungen) zurück, das löst häufig schon alle Probleme.
- Seite 26 Anhang Liste wählbarer Parameter Anhang 1 Anhang 2...
-
Seite 27: Technische Daten
136-174MHz und 420-520MHz (Rx / Tx), 136-174MHz und 400-470MHz (Rx / Tx), Mikrofonbuchse: ....2.5 mm nach Albrecht / Alan / Midland Standardschaltung Lautsprecherbuchse : : ..3.5 mm nach Albrecht / Alan/ Midland Standardschaltung Speicherkanäle: ……………………………………………....……..……128 Kanäle Betriebsspannung:……………………………………………..…………………….7,4V Betriebstemperatur:…………………….…………………....……...-30°C bis + 60°C Arbeitsmodus:……………..........……..Simplex oder Semiduplex... -
Seite 28: Haftungsausschluss
Haftungsausschluss Alan Electronics GmbH bemüht sich um höchste Genauigkeit und Vollständigkeit dieser Bedienungsanleitung, wir sind jedoch für mögliche Auslassungen und Druckfehler nicht haftbar. Alle obigen Spezifikationen können sich ohne Vorankündigung ändern. Rechtliche Hinweise Rechtliche Hinweise und allgemeine Informationen Dieses Amateur-Handfunkgerät entspricht den Mindestanforderungen der EU-Richtlinien 2004/108/EG (EMV), den harmonisierten EU-Normen EN 301 783-2 (gewerblich erhältliche Amateurfunkprodukte , EN 301 489-1 und-15 (EMV) und EN 60950-1:2006 (Sicherheits- und LVD-Richtlinie 73/23/EWG) und ist mit dem CE Logo + Alert Label markiert. -
Seite 29: Konformitätserklärung
Konformitätserklärung Wir erklären hiermit, dass unser Produkt: 2m / 70 cm Handfunkgerät DB 271 incl. Akku/ Stromversorgungszubehör allen technischen Anforderungen, welche auf dieses Produkt innerhalb der EU-Richtlinien und harmonisierten europäischen Normen anwendbar sind, entspricht: EU-Richtlinien: 73 / 23 / EEC, 2004 / 108 / EG und 99 / 5 EC ;... -
Seite 30: Wartungshinweise Und Dokumentationen
Alan Electronics GmbH – Daimlerstr. 1 k - D 63303 Dreieich Hotline technische Informationen: Technische Anfragen: 01805-012204 (14 Cent/min, Mobiltelefongebühren können abweichen) E-Mail: alan-service@ps-tech.de Service-Fax: 06103-9481-60 Reparaturanfragen, Ersatzteile 06103 9481-22 Rücksendungen: Alan Electronics GmbH, Daimlerstr. 1 k, D-63303 Dreieich Technische Homepage: www.hobbyradio.de Homepage www.alan-electronics.de www.albrecht-online.de...
