8.3

Bedienung

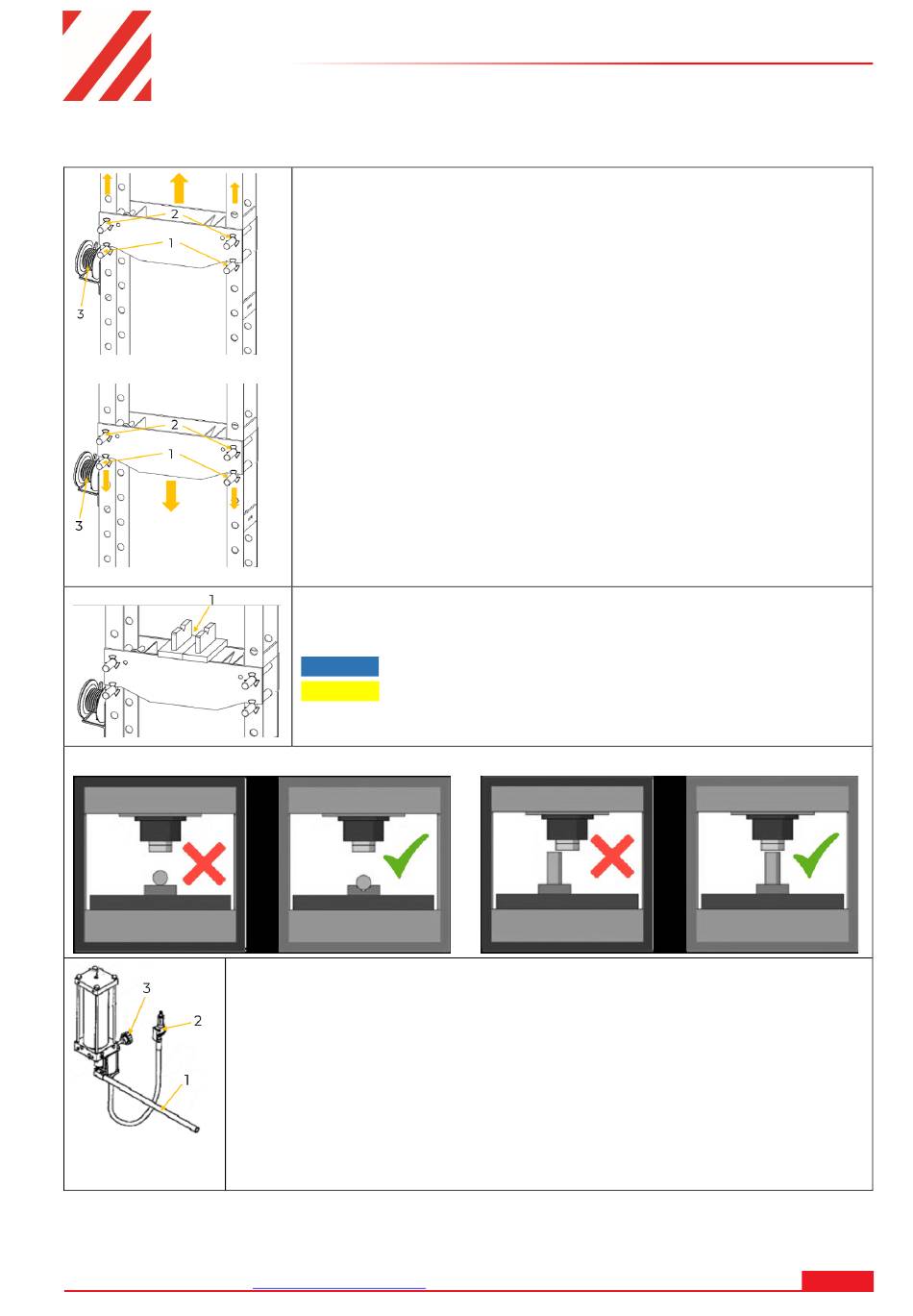

Beispiele zur Werkstückpositionierung:
3. Druckstempel an Werkstück heranführen:
Mit Druckluftversorgung:
Ohne Druckluftversorgung:
HOLZMANN Maschinen GmbH
1. Positionieren Sie das Arbeitsbett auf die erforderliche
Höhenposition.
Nach oben:
• Auflagebolzen (2) herausnehmen
• Arbeitsbett mit Handwinde (3) auf gewünschte Position
bringen
• Die entnommenen Auflagebolzen (2) in Position (1)
einstecken und sichern
• Arbeitsbett auf diese absenken
• Anschließend noch die beiden Auflagebolzen (1) zur finalen
Fixierung an Position (2) anbringen
Nach unten:
• Auflagebolzen (1) herausnehmen
• Auflagebolzen (1) in gewünschte Position stecken und sichern
• Arbeitsbett mit Handwinde (3) in Position halten und die
beiden Auflagebolzen (2) entfernen.
• Anschließend mittels Handwinde (3) das Arbeitsbett auf die
gewünschte Position abgesenken
• Arbeitsbett mit Auflagebolzen (2) fixieren und sichern
2. Setzen Sie die Druckplatte (1) oder andere dem Werkstück
angepasste Auflage-/Aufspannmittel auf das Arbeitsbett. Legen
Sie anschließend das Werkstück auf die Druckplatte.
HINWEIS: Das Werkstück mittig positionieren (Arbeitstisch/Zylinder).
VORICHT: Nur Auflage-/Aufspannmittel wählen die für die zulässige
Presskraft ausgelegt sind und dem Werkstück während des
gesamten Pressvorgangs sicheren Halt geben.
Verbinden Sie die Lufteinlassarmatur mit der Armatur des
•
Luftzuführschlauchs
Druckventil (3) schließen
•
• Pumpenhebel (1) betätigen oder Luftventil (2) öffnen, bis der
Druckstempel das Werkstück fast berührt
Druckventil (3) schließen
•
• Pumpenhebel (1) betätigen, bis der Druckstempel das Werkstück
fast berührt
www.holzmann-maschinen.at
BETRIEB
16
WP50ECO | WP75ECO
