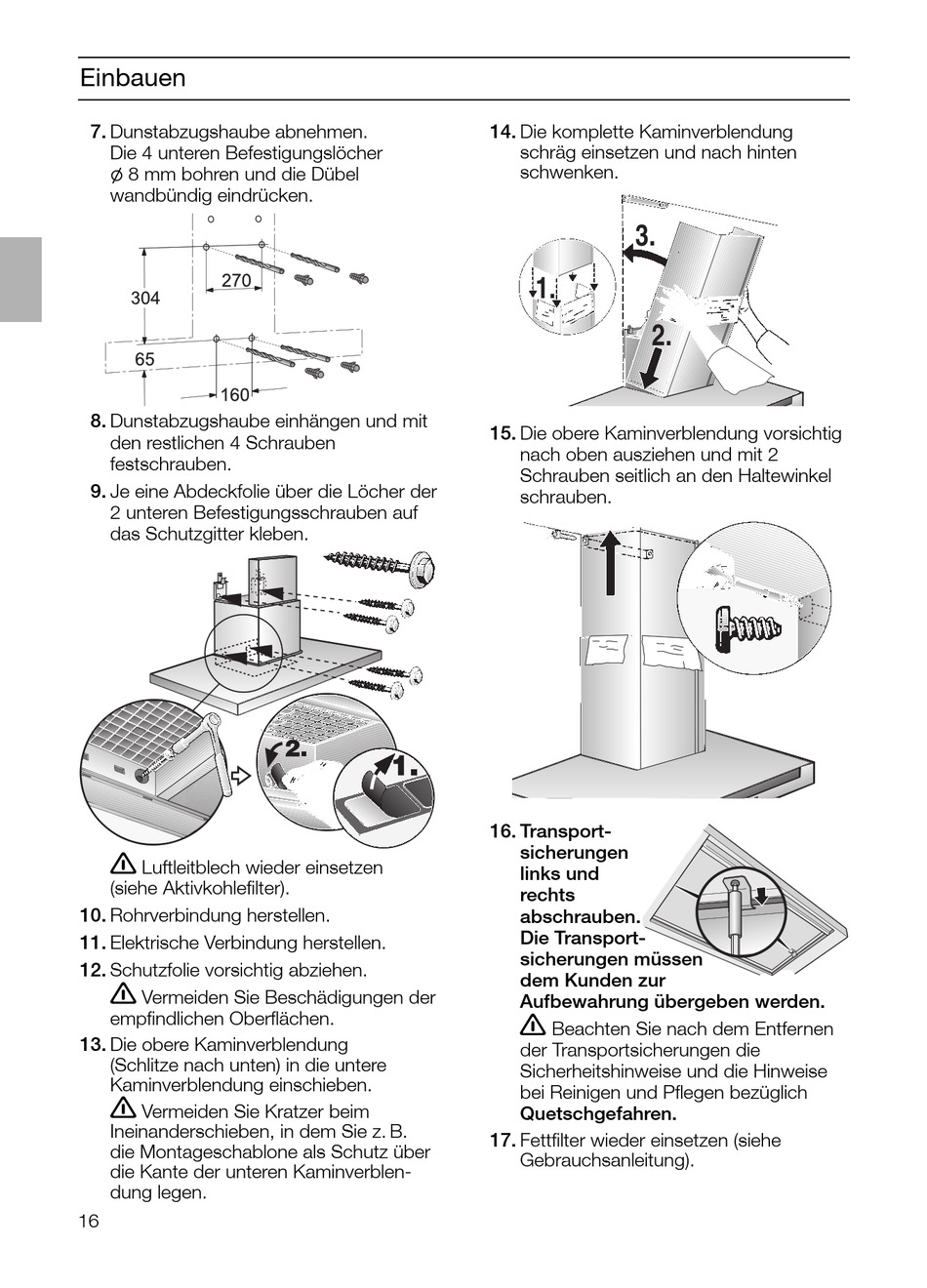

NEFF D99A7N0 Gebrauchs- Und Montageanleitung Seite 16

Einbauen
07. Dunstabzugshaube abnehmen.
Die 4 unteren Befestigungslöcher
l 8 mm bohren und die Dübel
wandbündig eindrücken.
08. Dunstabzugshaube einhängen und mit
den restlichen 4 Schrauben
festschrauben.
09. Je eine Abdeckfolie über die Löcher der
2 unteren Befestigungsschrauben auf
das Schutzgitter kleben.
Luftleitblech wieder einsetzen
(siehe Aktivkohlefilter).
10. Rohrverbindung herstellen.
11. Elektrische Verbindung herstellen.
12. Schutzfolie vorsichtig abziehen.
Vermeiden Sie Beschädigungen der
empfindlichen Oberflächen.
13. Die obere Kaminverblendung
(Schlitze nach unten) in die untere
Kaminverblendung einschieben.
Vermeiden Sie Kratzer beim
Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblen-
dung legen.
16
14. Die komplette Kaminverblendung
schräg einsetzen und nach hinten
schwenken.
3.
1.
2.
15. Die obere Kaminverblendung vorsichtig
nach oben ausziehen und mit 2
Schrauben seitlich an den Haltewinkel
schrauben.
16. Transport-
sicherungen
links und
rechts
abschrauben.
Die Transport-
sicherungen müssen
dem Kunden zur
Aufbewahrung übergeben werden.
Beachten Sie nach dem Entfernen
der Transportsicherungen die
Sicherheitshinweise und die Hinweise
bei Reinigen und Pflegen bezüglich
Quetschgefahren.
17. Fettfilter wieder einsetzen (siehe
Gebrauchsanleitung).
