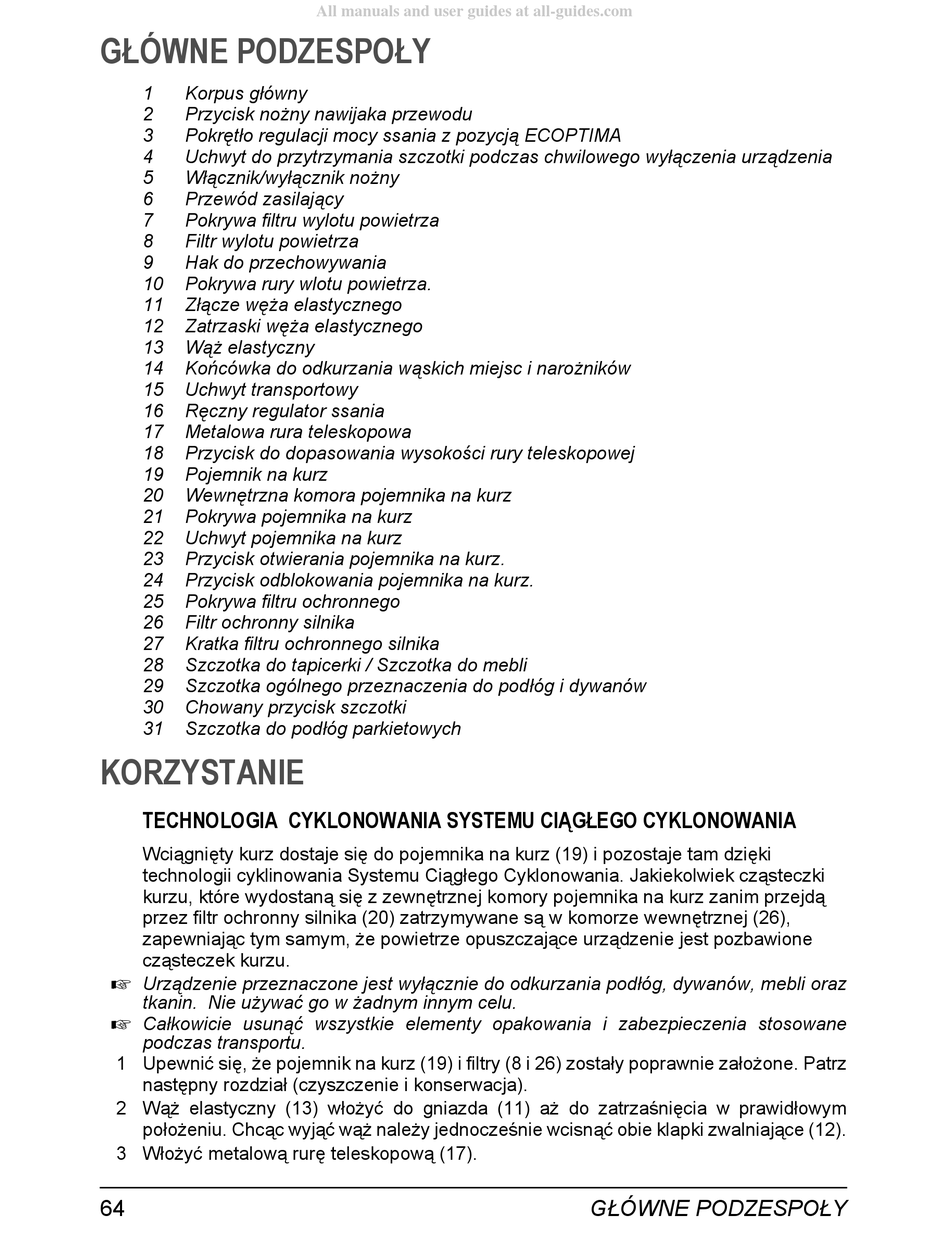

GŁÓWNE PODZESPOŁY
1 Korpus główny
2 Przycisk nożny nawijaka przewodu
3 Pokrętło regulacji mocy ssania z pozycją ECOPTIMA
4 Uchwyt do przytrzymania szczotki podczas chwilowego wyłączenia urządzenia
5 Włącznik/wyłącznik nożny
6 Przewód zasilający
7 Pokrywa filtru wylotu powietrza
8 Filtr wylotu powietrza
9 Hak do przechowywania
10 Pokrywa rury wlotu powietrza.
11 Złącze węża elastycznego
12 Zatrzaski węża elastycznego
13 Wąż elastyczny
14 Końcówka do odkurzania wąskich miejsc i narożników
15 Uchwyt transportowy
16 Ręczny regulator ssania
17 Metalowa rura teleskopowa
18 Przycisk do dopasowania wysokości rury teleskopowej
19 Pojemnik na kurz
20 Wewnętrzna komora pojemnika na kurz
21 Pokrywa pojemnika na kurz
22 Uchwyt pojemnika na kurz
23 Przycisk otwierania pojemnika na kurz.
24 Przycisk odblokowania pojemnika na kurz.
25 Pokrywa filtru ochronnego
26 Filtr ochronny silnika
27 Kratka filtru ochronnego silnika
28 Szczotka do tapicerki / Szczotka do mebli
29 Szczotka ogólnego przeznaczenia do podłóg i dywanów
30 Chowany przycisk szczotki
31 Szczotka do podłóg parkietowych
KORZYSTANIE
TECHNOLOGIA CYKLONOWANIA SYSTEMU CIĄGŁEGO CYKLONOWANIA
Wciągnięty kurz dostaje się do pojemnika na kurz (19) i pozostaje tam dzięki
technologii cyklinowania Systemu Ciągłego Cyklonowania. Jakiekolwiek cząsteczki
kurzu, które wydostaną się z zewnętrznej komory pojemnika na kurz zanim przejdą
przez filtr ochronny silnika (20) zatrzymywane są w komorze wewnętrznej (26),
zapewniając tym samym, że powietrze opuszczające urządzenie jest pozbawione
cząsteczek kurzu.
Z
Urządzenie przeznaczone jest wyłącznie do odkurzania podłóg, dywanów, mebli oraz
tkanin. Nie używać go w żadnym innym celu.
Z
Całkowicie usunąć wszystkie elementy opakowania i zabezpieczenia stosowane
podczas transportu.
1 Upewnić się, że pojemnik na kurz (19) i filtry (8 i 26) zostały poprawnie założone. Patrz
następny rozdział (czyszczenie i konserwacja).
2 Wąż elastyczny (13) włożyć do gniazda (11) aż do zatrzaśnięcia w prawidłowym
położeniu. Chcąc wyjąć wąż należy jednocześnie wcisnąć obie klapki zwalniające (12).
3 Włożyć metalową rurę teleskopową (17).
64
