WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Einzelteile und ziehen Sie die Teile
regelmäßig nach. Abgenutzte Teile müssen sofort aus-
getauscht werden.
Das Ellipsentrainer kann mit einem weichen Tuch und
einer kleinen Menge mildes Reinigungsmittels gereinigt
werden. Benutzen Sie keine Schleif- oder Lösungs-
mittel. Um Schaden am Computer zu vermeiden, hal-
ten Sie Flüssigkeiten und direktes Sonnenlicht vom
Computer fern.
Wenn Sie das Ellipsentrainer lagern, entfernen Sie die
Batterien vom Computer. Bewahren Sie das Ellipsen-
trainer an einem sauberen trockenen Ort auf, fern von
Feuchtigkeit und Staub.
COMPUTER FEHLERSUCHE
Wenn der Computer nicht richtig funktioniert, müssen
Sie die Batterien ersetzen, (sehen Sie Montageschritt 9
auf Seite 8).
DEN MEMBRANENSCHALTER EINSTELLEN
Sollte der Computer eine falsche Wiedergabe anzei-
gen, stellen Sie den Membranenschalter neu ein. Um
den Membranenschalter anzupassen beziehen Sie sich
zuerst auf Montageschritt 8 auf Seite 8 und entfernen
Sie die Pedalen (13, 14). Zunächst, beziehen Sie sich
auf Schritt 7 auf Seite 7 und entfernen Sie die Pedal-
armen (11, 12).
64
52
15
12
4
64
3
70
69
64
51
52
70
69
64

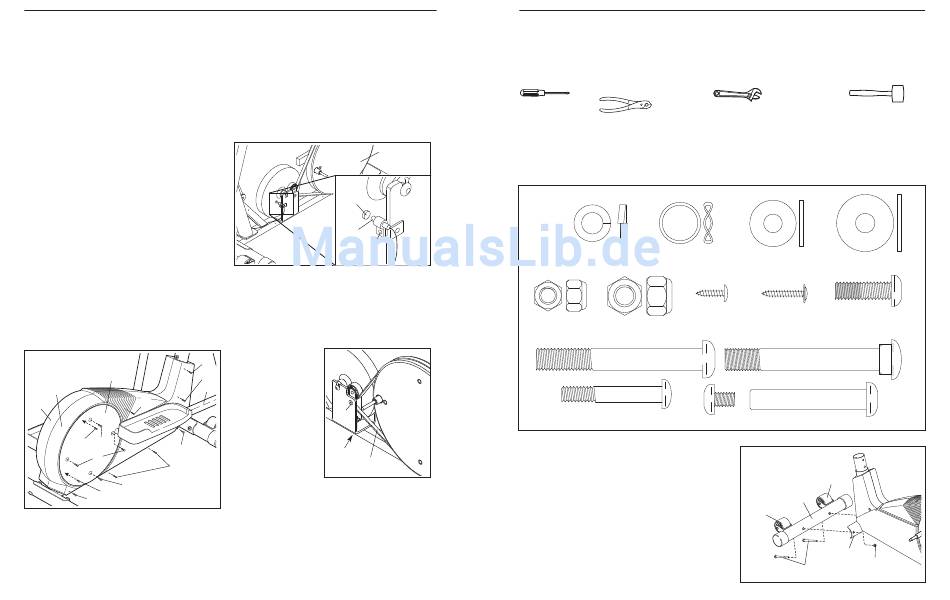

Entfernen Sie dann alle Schrauben (51, 70) von der
rechten Pedalscheibe (15) und schieben Sie die
Pedalscheibe ab. Entfernen Sie alle Schrauben (52,
64, 69) von der rechten Seitenschutzdecke (4) und ent-
fernen Sie die rechte Seitenschutzdecke. Entfernen Sie
alle Schrauben von der linken Seitenschutzdecke (3)
und entfernen Sie Sie die linke Seitenschutzdecke.
Zunächst, beziehen Sie sich auf die untenstehende
Zeichnung und finden den Membranenschalter (53).
Lockern Sie die angezogene Schraube (52); entfernen
Sie sie jedoch nicht. Schieben Sie den Membranen-
schalter leicht nach Vorne oder vom Magnet (58) am
Schwungrad weg. Drehen Sie die Schraube wieder
fest. Drehen Sie die linke Pedalscheibe (15) für einen
Moment. Wiederholen Sie diesen Vorgang so lange,
bis der Computer die richtige Wiedergabe anzeigt.
15
58
53
52
Wenn der Membranenschalter (53) richtig eingestellt
ist, befestigen Sie wieder die Seitenschutzdecken (3,
4), die rechte Pedalscheibe (15), die Pedalarme (11,
12) und die Pedalen (13, 14).
EINSTELLEN DES ANTRIEBSRIEMEN
Falls Sie fühlen,
dass die Pedale rut-
schen während
Inbetriebnahme,
auch wenn der
Widerstandsknopf
zur maximalen
68
Einstellung gedreht
ist, müsste der
Antriebsriemen (19)
eventuell angepasst
62
werden. Um den
19
Antriebsriemen zu
verstellen, müssen
Sie zuerst beide
Seitenschutzdecken abnehmen. Beziehen Sie sich auf
die Instruktionen auf der linken Seite und entfernen die
Seitenschutzdecken.
Dann lockern Sie die M8 x 22mm flache Knopfschrau-
be (68) und drehen Sie den M10 x 60mm Knopfbolzen
(62) bis der Antriebsriemen (19) straff ist. Wenn der
Antriebsriemen straff ist, ziehen Sie die flache
Knopfschraube fest an. Befestigen Sie wieder die
Seitenschutzdecken.
12
MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist.
Zur Montage werden folgende Werkzeuge (nicht inbegriffen) gebraucht: einen Kreuzschraubenzieher
, zwei verstellbare Schraubenschlüssel
und eine Flachzange
.
Diese Abbildung hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in der Klammer, ist die
Bestell-Nummer des Teiles. Die zweite Zahl bezieht sich auf die Menge der Teile, die zum Montieren nötig sind.
Anmerkung: Einige kleine Teile könnten möglicherweise zur Erleichterung des Transportes schon an
größeren Teilen angebracht. Sollten Sie ein Teil nicht sofort finden, überprüfen Sie bitte, ob es nicht
schon an einem anderen Teil angebracht worden ist.
Wellenscheibe
M10 gespaltene
(73)–2
Unterlegscheibe
(59)–2
M4 x 12mm
M8 Nylon-
M10 Nylon-
Schraube (42)–4
Verschlussmutter
Verschlussmutter
(38)–6
(33)–6
M10 x 76mm Knopfbolzen
(67)–2
M8 x 45mm knopfförmiger
Bolzen (50)–4
1. Finden Sie den vorderen Stabilisator (10) mit den
Rädern. Während eine andere Person den vorderen
Teil des Rahmens (1) hoch hebt, befestigen Sie den
vorderen Stabilisator mit zwei M10 x 75mm
Einsteckbolzen (34) und zwei M10 Nylon-
Verschlussmuttern (33) am Rahmen. Achten Sie
darauf, dass der vordere Stabilisator so gedreht
ist, dass die Räder den Boden nicht berühren.
, einen Gummihammer
M8,5
M8,5 Große
Unterlegscheibe
Unterlegscheibe
(55)–2
(35)–2
M4 x 19mm
M8 x 25mm
Flanschen-Schraube
Randschraube
(36)–6
(56)–2
M10 x 75mm Einsteckbolzen
(34)–4
Pedalarm-Bolzensatz (40)–2
1
22
10
22
1
33
34
5
