Aktiv-Infrarot-Lichttaster

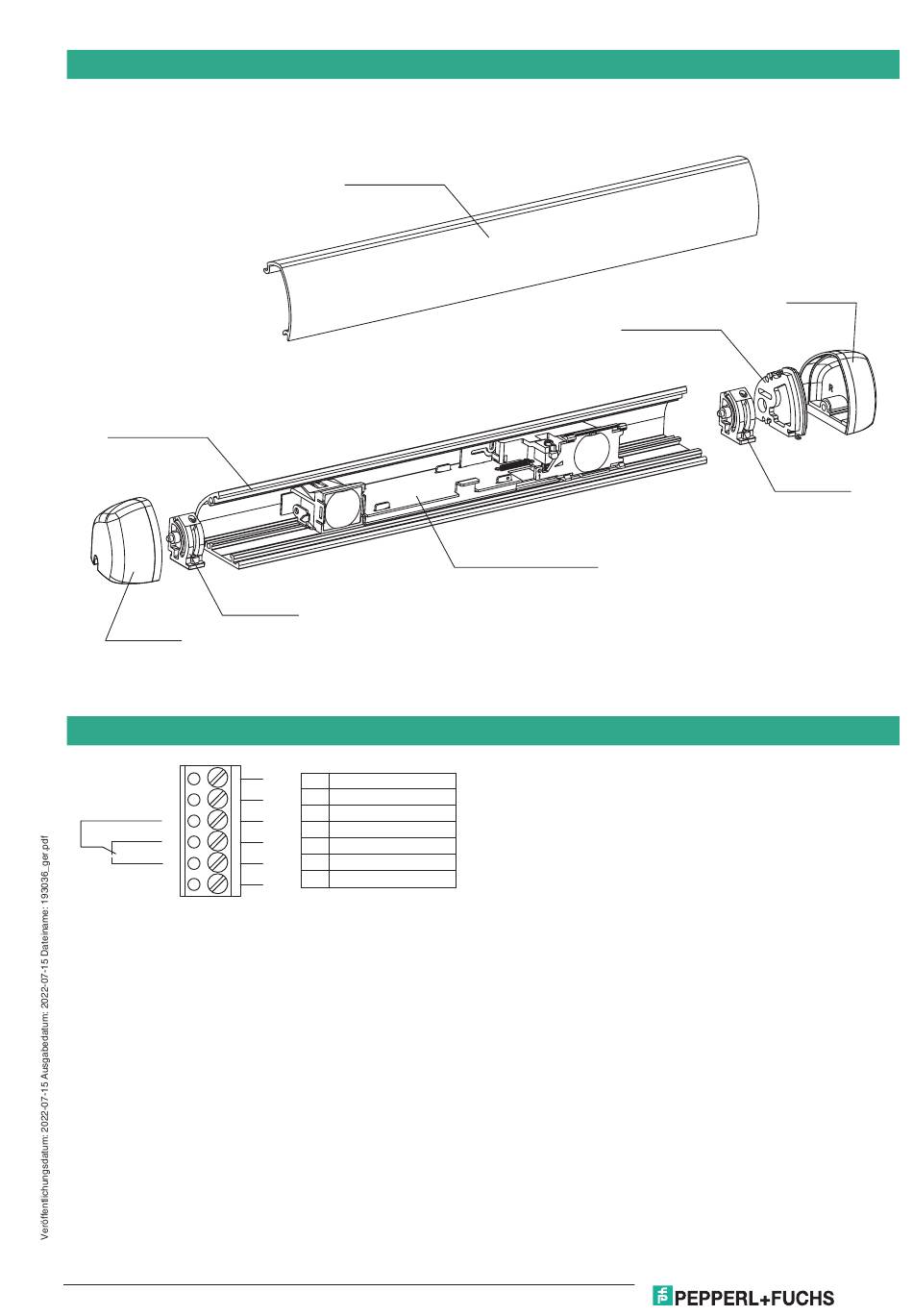

Aufbau
TopScan-S Profile
(Länge je nach Bedarf)
AIR17-S Holder
TopScan-S Cap
Anschlussbelegung
1
2
3
4
5
6
Erklärung:
Relais:
- Relais ist inaktiv bei Detektion
- Relais ist aktiv beim freiem Detektionsfeld
Testeingang:
- Testeingang ist inaktiv bei:
- Testeingang ist aktiv bei:
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
TopScan-S Cover
(Länge je nach Bedarf)
-
Pin Belegung
+
1
GND (0V)
2
UB +24 V DC ± 20 %
3
Relais Mittenkontakt
4
Relais Öffner
5
Relais Schließer
6
Testeingang
TE
U_low = -3 V ... +5 V DC
U_low = +11 V ... +30 V DC
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
TopScan-S Gasket IP54
(optional als Zubehör)
Sensormodul AIR17-S ...
(Anzahl ja nach Gehäuselänge)
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
TopScan-S-M/L310
TopScan-S Cap
AIR17-S Holder
4
