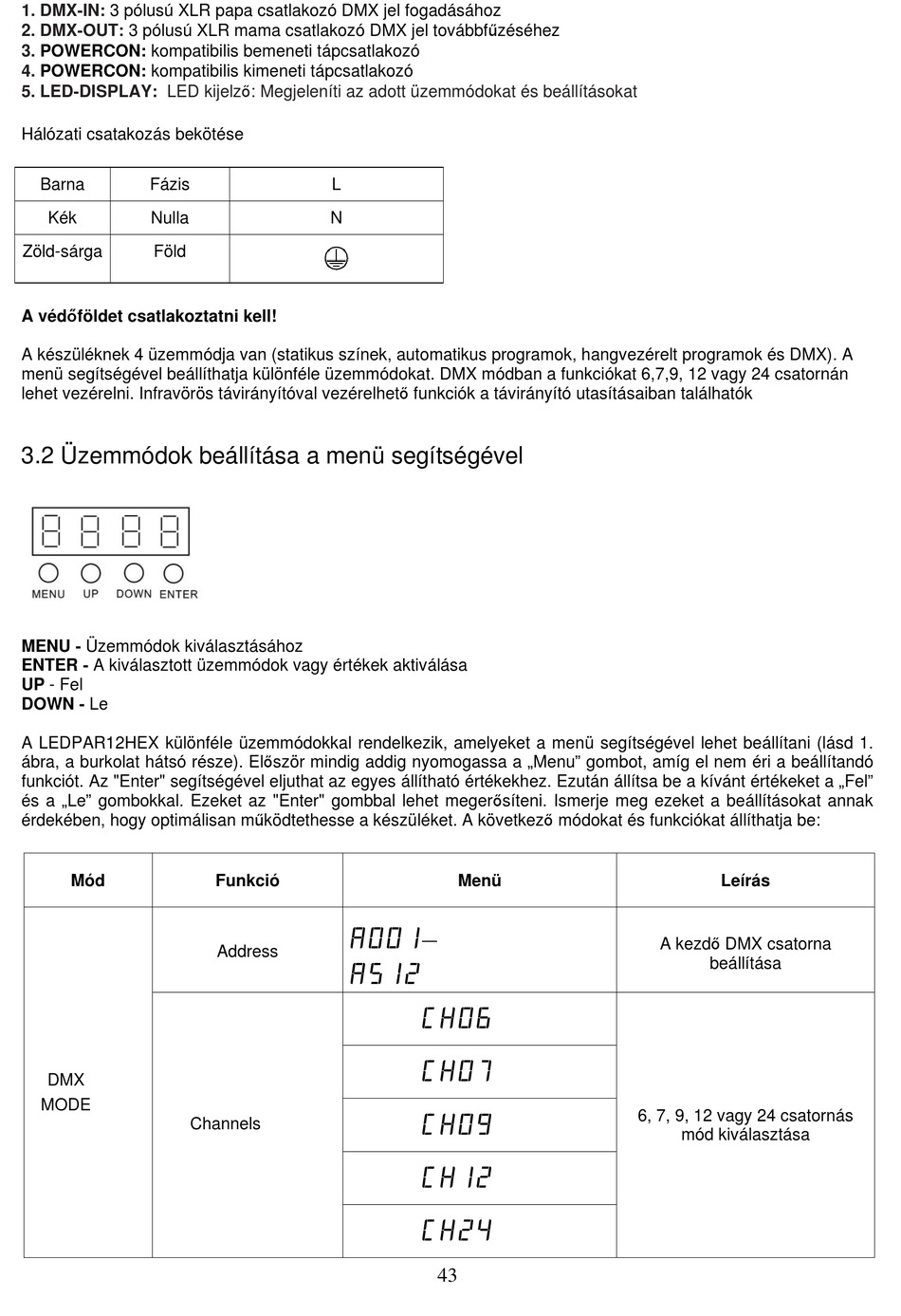

Üzemmódok Beállítása A Menü Segítségével - involight LEDPAR12HEX Bedienungsanleitung

1. DMX-IN: 3 pólusú XLR papa csatlakozó DMX jel fogadásához
2. DMX-OUT: 3 pólusú XLR mama csatlakozó DMX jel továbbfűzéséhez
3. POWERCON: kompatibilis bemeneti tápcsatlakozó
4. POWERCON: kompatibilis kimeneti tápcsatlakozó
5. LED-DISPLAY: LED kijelző: Megjeleníti az adott üzemmódokat és beállításokat
Hálózati csatakozás bekötése
Barna Fázis
Kék Nulla
Zöld-sárga Föld
A védőföldet csatlakoztatni kell!
A készüléknek 4 üzemmódja van (statikus színek, automatikus programok, hangvezérelt programok és DMX). A
menü segítségével beállíthatja különféle üzemmódokat. DMX módban a funkciókat 6,7,9, 12 vagy 24 csatornán
lehet vezérelni. Infravörös távirányítóval vezérelhető funkciók a távirányító utasításaiban találhatók
3.2 Üzemmódok beállítása a menü segítségével
MENU - Üzemmódok kiválasztásához
ENTER - A kiválasztott üzemmódok vagy értékek aktiválása
UP - Fel
DOWN - Le
A LEDPAR12HEX különféle üzemmódokkal rendelkezik, amelyeket a menü segítségével lehet beállítani (lásd 1.
ábra, a burkolat hátsó része). Először mindig addig nyomogassa a „Menu" gombot, amíg el nem éri a beállítandó
funkciót. Az "Enter" segítségével eljuthat az egyes állítható értékekhez. Ezután állítsa be a kívánt értékeket a „Fel"
és a „Le" gombokkal. Ezeket az "Enter" gombbal lehet megerősíteni. Ismerje meg ezeket a beállításokat annak
érdekében, hogy optimálisan működtethesse a készüléket. A következő módokat és funkciókat állíthatja be:
Mód
DMX
MODE
Channels
L
N
Funkció
A001–
Address
A512
Menü
CH06
CH07
CH09
CH12
CH24
43
Leírás
A kezdő DMX csatorna
beállítása
6, 7, 9, 12 vagy 24 csatornás
mód kiválasztása
