3 Konfiguration und Inbetriebnahme einer WirkleistungsregelungSMA Solar Technology AG / SMA America, LLC
3.3 Messquelle für die Anlagenwirkleistung am Netzanschlusspunkt wählen
Für die Erfassung des Istwerts, d. h. der gemessenen Anlagenwirkleistung am Netzanschlusspunkt, müssen Sie die
verwendete Messquelle wählen (
• über das SMA Energy Meter (empfohlen)
Wenn sich mehrere SMA Energy Meter in der PV-Anlage befinden, müssen Sie sicherstellen, dass das zur
Wirkleistungsmessung am Netzanschlusspunkt vorgesehene SMA Energy Meter vom Cluster Controller als
Messquelle für die Regelung verwendet wird (siehe Bedienungsanleitung des Cluster Controllers).
• über Istwertvorgabe durch z. B. ein SCADA-System per Modbus TCP
• über Signalvorgabe einer dreiphasigen Wirkleistungs-Messeinrichtung mit einem Stromausgang für 4 bis 20 mA
Der Parameter Summe der Wechselrichterleistungen wird ausschließlich zu Testzwecken benötigt.
Die Konfiguration erfolgt unter Cluster Controller > Einstellungen > Netzanschluss.

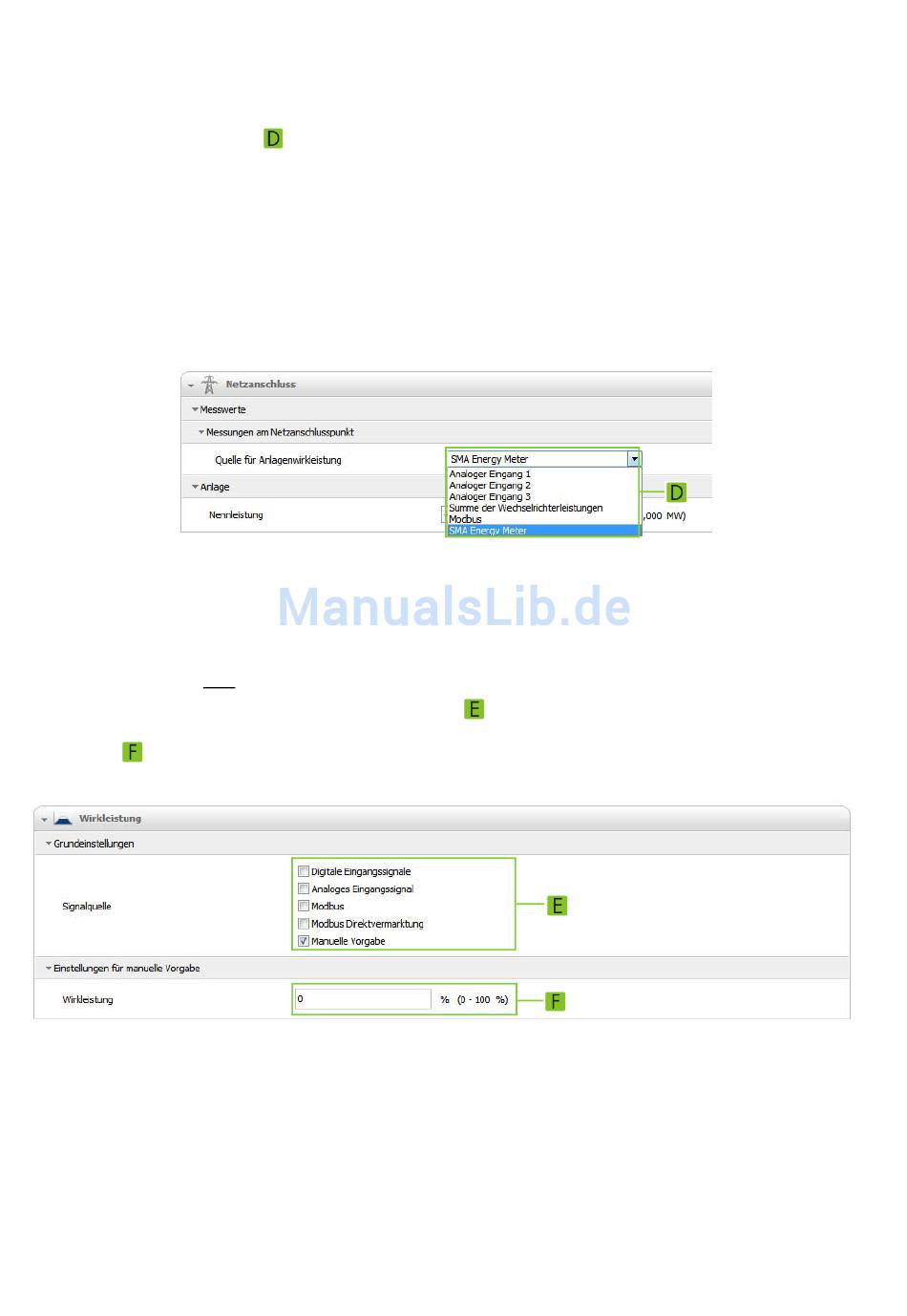

Abbildung 5: Messquelle für den Istwert wählen (Beispiel)
3.4 Signalquelle für Sollwert wählen
Der Sollwert zur Begrenzung der Wirkleistungseinspeisung am Netzanschlusspunkt wird in % der
Gesamtanlagenleistung vorgegeben. Beachten Sie, dass sich die Vorgabe bei der Regelung immer auf den
Netzanschlusspunkt und nicht auf den Wechselrichter bezieht.
Für den Sollwert müssen Sie mindestens 1 Signalquelle wählen (
0 Watt einspeist, müssen Sie als Signalquelle Manuelle Vorgabe wählen und im Eingabefeld Wirkleistung den Wert
0 eingeben (
).
Die Konfiguration erfolgt unter Cluster Controller > Netzsystemdienstleistungen > Wirkleistung.
Abbildung 6: Signalquelle wählen und Wirkleistung eingeben (Beispiel)
6
Wirkleistung_NAP_CC-TI-de-12
). Der Cluster Controller kann den Istwert auf 3 Arten empfangen und verarbeiten:
). Wenn Ihr Netzbetreiber fordert, dass die PV-Anlage
