SMA Solar Technology AG / SMA America, LLC3 Konfiguration und Inbetriebnahme einer Wirkleistungsregelung
3 Konfiguration und Inbetriebnahme einer Wirkleistungsregelung
Aufgrund der vielfältigen Konfigurationsmöglichkeiten des Cluster Controllers werden im Folgenden ausschließlich die
wichtigsten Schritte zur Konfiguration und Inbetriebnahme einer Wirkleistungsregelung am Netzanschlusspunkt
beschrieben. Beachten Sie, dass alle Einstellungen über den integrierten Webserver des Cluster Controllers erfolgen
können.
Weitere Konfigurationsmöglichkeiten sind in der Bedienungsanleitung des Cluster Controllers beschrieben.
3.1 Normierung auf die Anlagengesamtleistung
Alle Vorgaben zur Wirkleistungsbegrenzung des Systems (Sollwert) beziehen sich immer prozentual auf die
„Gesamtanlagenleistung". Werkseitig ermittelt der Cluster Controller immer die Summe der AC-Nennleistung aller im
System befindlichen Wechselrichter als Wert für die Gesamtanlagenleistung. Dieser Wert kann jedoch auch manuell
geändert werden, wenn z.B. die Watt-Peak-Leistung der PV-Module als Gesamtanlagenleistung herangezogen werden
soll, oder wenn sich weitere Erzeuger im System befinden. Ist das der Fall, kann der Wert der Gesamtanlagenleistung
manuell angepasst werden.
Dazu müssen Sie in der Dropdown-Liste Gesamtanlagenleistung den Eintrag Benutzerdefiniert wählen (
) und
anschließend in das Eingabefeld den gewünschten Wert eingeben (
).
Die Konfiguration erfolgt unter Cluster Controller > Netzsystemdienstleistungen > Allgemeine Einstellungen.

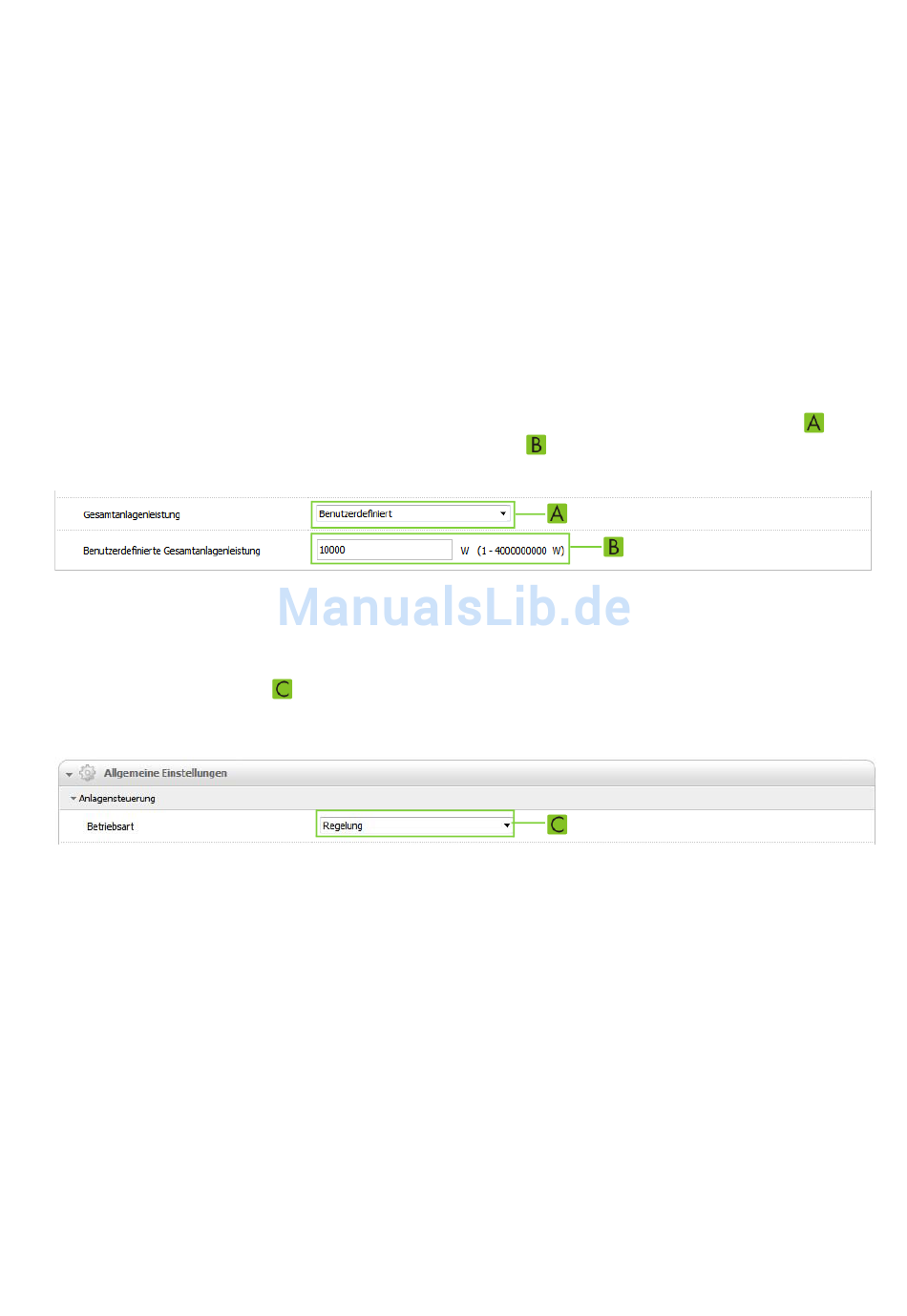

Abbildung 3: Wert der Gesamtanlagenleistung manuell anpassen (Beispiel)
3.2 Betriebsart Regelung wählen
Werkseitig ist im Cluster Controller die Betriebsart Steuerung gewählt. Für die Regelung müssen Sie jedoch die
Betriebsart Regelung wählen (
). Beachten Sie, dass dabei alle Sollwerte zur Wirkleistungsbegrenzung automatisch
für die Regelung übernommen werden.
Die Konfiguration erfolgt unter Cluster Controller > Netzsystemdienstleistungen > Allgemeine Einstellungen.
Abbildung 4: Betriebsart Regelung wählen
Technische Information
Wirkleistung_NAP_CC-TI-de-12
5
