Anpassungsmuster für S.1/2, XY Verhältniseinst./S.1/2, XY Druckpositionseinstellungen
Um die Einstellungen für "S.1/2, XY Druckpositionseinstellungen" und "S.1/2, XY Verhältniseinst." festzulegen, drucken
Sie ein Muster für Messungen aus.

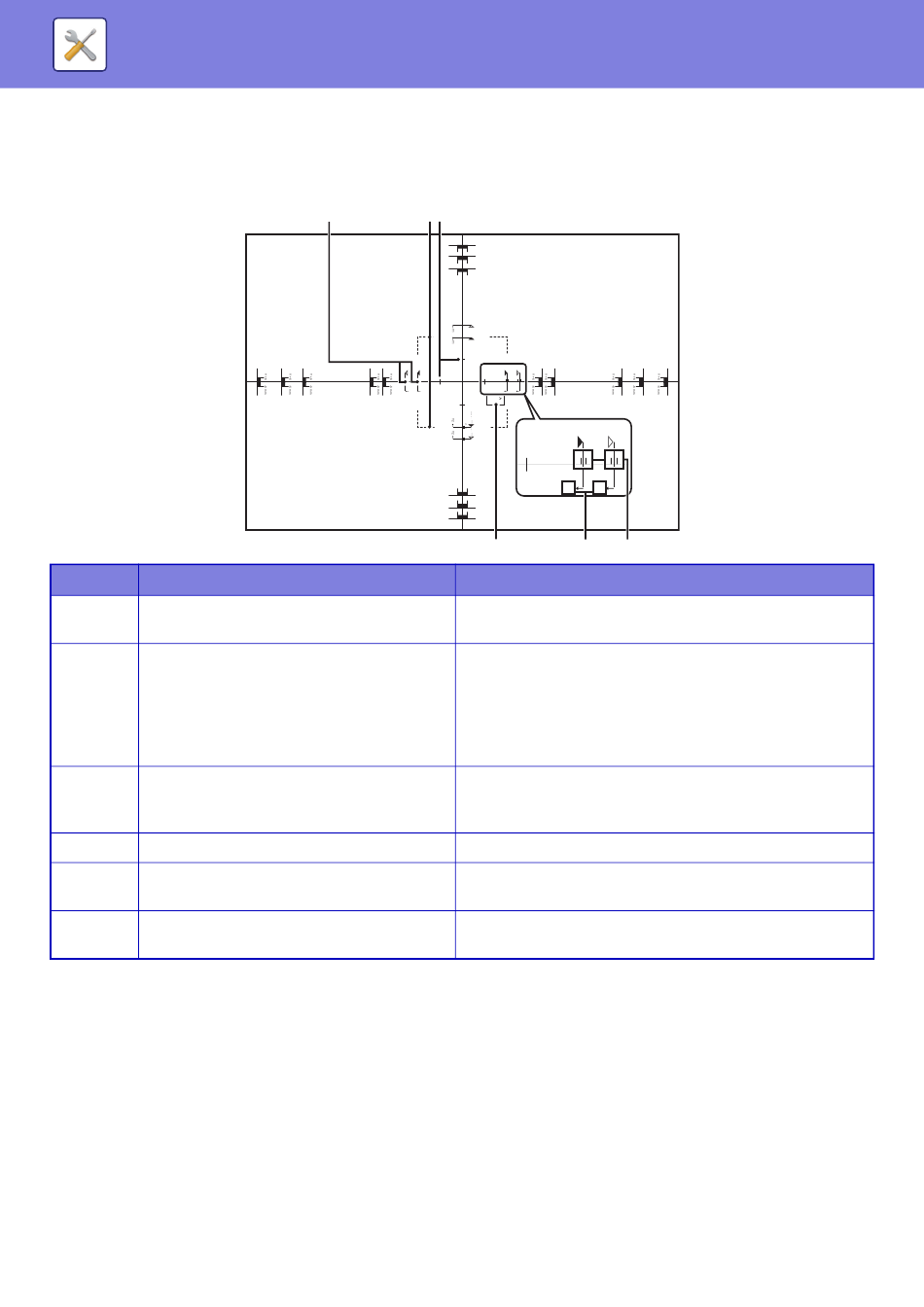

Inhalt des Anpassungsmusters
Nr.
1 Messlinie
2 Gepunktete Linie
3 Hilfslinie
4 Hinweise (Seite 1/Seite 2)
5 Hinweise (X-/Y-Achse)
6 Hilfslinie (Vergrößerung)
Es wird in jedem Papierformat das gleiche Anpassungsmuster in der gleichen Größe gedruckt. Der äußere Rand des
Anpassungsmusters wird so beschnitten, dass dieses mit dem Papierformat übereinstimmt.
1
( ) (2)(3)
X1 X1
Posten
7-70
X +5 -5 mm
X +5 -5 mm
X +5 -5 mm
/10 mm : %(X) /5'' : %(X)
+1 -1
X2 X2
Front
(Side1)
/10 mm : %(X) /5'' : %(X)
+1 -1
X2 X2
X +5 -5 mm
X +5 -5 mm
X +5 -5 mm
(4) (5) (6)
Beschreibung
Referenzlinie für die Messung.
Messlinien für AB-Formate und Zoll-Formate wurden erstellt.
Diese Linie ist auf der Seite 1 und der Seite 2 sichtbar, sodass
Sie eine Sichtprüfung auf eine Fehlausrichtung durchführen
können. Die Linie wird auf Seite 1 und Seite 2 an der gleichen
Position gedruckt. Wenn sich bei der Sichtprüfung zeigt, dass
die Linien nicht fluchten, sind die Druckpositionen der Seite 1
und der Seite 2 nicht richtig ausgerichtet.
Hilfslinie, 25 mm von der Mitte des Papiers entfernt. Wenn das
Papierformat 100 mm oder weniger beträgt, verwenden Sie
diese Linie für die Messung.
Diese weisen auf die Seite 1 und die Seite 2 hin.
Beim Eingeben der Einstellungen weisen diese auf die X- und
die Y-Achse des Papiers hin.
Zeigt eine Position an, die ±1 % von dem gemessenen Abstand
entfernt liegt.
