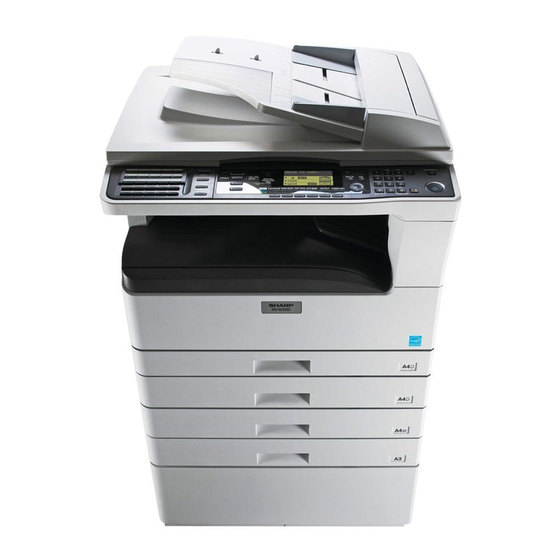

MODELL MX-M160D MX-M200D DIGITAL-MULTIFUNKTIONSSYSTEM BEDIENUNGSHANDBUCH (allgemeine Hinweise und Kopierbetrieb) Seite TEIL 1: ALLGEMEINE INFORMATIONEN • VOR DEM GEBRAUCH DES PRODUKTS • PROBLEMBEHEBUNG UND WARTUNG • PERIPHERIEGERÄTE UND ZUBEHÖR TEIL 2: KOPIERBETRIEB • KOPIERFUNKTIONEN • NÜTZLICHE KOPIERFUNKTIONEN • ANHANG • SYSTEMEINSTELLUNGSANLEITUNG...
Seite 2
Obwohl alles unternommen wurde, um das vorliegende Handbuch so präzise und so hilfreich wie nur möglich zu gestalten, übernimmt die SHARP Corporation keine Garantie für seinen Inhalt. Alle im vorliegenden Handbuch enthaltenen Informationen können ohne vorherige Ankündigung geändert werden. SHARP haftet weder für Verluste noch für Schäden, die direkt oder indirekt aus dem Gebrauch des vorliegenden Handbuchs entstehen.
Seite 4
• IBM, PC/AT und PowerPC sind Warenzeichen der International Business Machines Corporation. • Sharpdesk ist ein Warenzeichen der Sharp Corporation. • Sharp OSA ist ein Warenzeichen der Sharp Corporation. • RealVNC ist ein Warenzeichen von RealVNC Limited. • Alle anderen Warenzeichen und Urheberrechte sind das Eigentum ihrer jeweiligen Inhaber.
Fall eines Defekts oder eines anderen Problems an Ihren Händler oder an eine autorisierte Servicevertretung in Ihrer Nähe. • Mit Ausnahme der gesetzlich verordneten Verantwortung ist SHARP nicht für Fehler verantwortlich, die während der Verwendung des Produkts oder seiner Optionen auftreten, oder Fehler aufgrund des inkorrekten Betriebs des Produkts oder seiner Optionen, oder andere Fehler, oder jegliche andere Schäden, die aufgrund der Verwendung...
INHALT Teil 1: Allgemeine Informationen PRODUKTKONFIGURATIONEN ......................3 WARNHINWEISE............................6 ● WARNHINWEISE ZUM GEBRAUCH ....................... 6 ● INFORMATIONEN ZUM LASER ........................7 INSTALLATIONSVORAUSSETZUNGEN ....................8 ● UMGEBUNGSDATEN ............................8 MIT DEM PRODUKT GELIEFERTE HANDBÜCHER ................9 HAUPTFUNKTIONEN..........................10 VOR DEM GEBRAUCH DES PRODUKTS PROBLEMBEHEBUNG UND WARTUNG TEILEBEZEICHNUNGEN UND FUNKTIONEN...
Seite 7
INHALT Teil 2: Kopierbetrieb ANHANG KOPIERFUNKTIONEN SPEZIFIKATIONEN ......... 73 NORMALES KOPIEREN ......... 45 ● HELLERE ODER DUNKLERE KOPIEN ERSTELLEN48 SYSTEMEINSTELLUNGSANLEITUNG ● PAPIERFACH WÄHLEN.........49 ● ZAHL DER KOPIEN EINSTELLEN....49 ZWECK DER SYSTEMEINSTELLUNGEN ..75 ● ORIGINALFORMAT AUSWÄHLEN....50 ● AUF ALLE FUNKTIONEN BEZOGENE ●...
WARNHINWEISE Beachten Sie bei der Verwendung dieses Gerätes stets die Warnhinweise. WARNHINWEISE ZUM GEBRAUCH Achtung: Fixiereinheit • Der Fixierbereich ist heiß. Beim Entfernen von gestautem Papier ist in diesem Bereich Vorsicht geboten. • Schauen Sie nicht direkt auf die Lichtquelle. Dadurch können die Augen geschädigt werden.
WARNHINWEISE INFORMATIONEN ZUM LASER Wellenlänge 785 nm + 10 nm/- 15 nm Pulsdauer (8,141 µs ± 0,1 µs)/7 mm Ausgangsleistung 0,14 mW - 0,22 mW Achtung Führen Sie keine Überprüfungen oder Einstellungen oder Maßnahmen durch, die in diesem Handbuch nicht beschrieben sind, da Sie sich andernfalls gefährlichen Strahlungen aussetzen könnten.
INSTALLATIONSVORAUSSETZUNGEN Eine inkorrekte Installation kann zur Beschädigung des Produkts führen. Bitte beachten Sie die folgenden Hinweise bei der ursprünglichen Installation und bei jedem Transport des Geräts. 1. Um den Anschluss zu erleichtern, sollte das Gerät in der Nähe einer zugänglichen Steckdose installiert werden. 2.
MIT DEM PRODUKT GELIEFERTE HANDBÜCHER Das Gerät wird mit einer Reihe von Bedienungshandbüchern geliefert. Bitte lesen Sie jedes den Funktionen, die Sie verwenden möchten, entsprechende Handbuch durch. Bedienungshandbuch (allgemeine Hinweise und Kopierbetrieb) (dieses Handbuch): Der erste Teil dieses Handbuchs enthält allgemeine Hinweise zum Gerät, einschließlich Sicherheitshinweise und Anleitungen zum Laden von Papier, Beseitigen von Papierstaus und Durchführen regelmäßiger Wartungsarbeiten.
600 x 300 dpi* beträgt nur 7.2 Sekunden. • Die Kopiergeschwindigkeit beträgt 20 (MX-M200D) oder 16 (MX-M160D) Kopien pro Minute. Dies bewirkt eine erhebliche Steigerung der Produktivität am Arbeitsplatz. *1 Gemessen nach dem Einschalten und Aufwärmen des Geräts, beim Kopieren unter Verwendung des Vorlagenglases (A4 (8-1/2"...
HAUPTFUNKTIONEN Faxfunktion (optional) Wenn das optionale Fax-Modul installiert ist, stehen die Normalpapier- und Super-G3-Laserfaxfunktionen zur Verfügung. Netzwerkverbindung (optional) Die Netzwerk-Option (MX-NB10) kann installiert werden, um das Gerät als Netzwerkdrucker oder Netzwerkscanner zu verwenden. Umwelt- und benutzerfreundliche Konstruktion • Zur Senkung des Stromverbrauchs, wenn sich das Gerät nicht im aktiven Gebrauch befindet, stehen der Vorwärm- und der automatische Abschaltmodus zur Verfügung.
VOR DEM GEBRAUCH DES PRODUKTS Dieses Kapitel enthält grundlegende, zur Verwendung des Geräts erforderliche Informationen. Bitte lesen Sie es vor der Verwendung des Geräts. TEILEBEZEICHNUNGEN UND FUNKTIONEN (13) (14) (10) (15) (12) (16) (17) (18) (11) USB 2.0-Anschluss Oberes Fach (bei installiertem Dient zum Anschluss Ihres Computers bei Auftragstrennungsmodul) Faxnachrichten (bei installierter Faxoption) und...
Seite 15
VOR DEM GEBRAUCH DES PRODUKTS (21) (22) (23) (27) (24) (19) (26) (25) (28) (29) (20) (13) Originalabdeckung (wenn installiert) (24) Rechte Abdeckung (bei installiertem SPF) Öffnen Sie diese Abdeckung zum Kopieren über Öffnen Sie diese Abdeckung, um gestaute das Vorlagenglas. Originale zu entfernen.
VOR DEM GEBRAUCH DES PRODUKTS Anzeigefeld (Ausgangsbildschirm) Beispiel: Kopiermodus Symbole, die im Feld für Spezialfunktionssymbole angezeigt werden 1-seitig nach Mittenlöschung Kopierbereit 2-seitig kopieren 2-seitig nach Rand- & AUTO 2-seitig kopieren Mittenlöschung 100% 2-seitig nach 2-auf-1-Kopie AUTO 1-seitig kopieren Sortierfunktion 4-auf-1-Kopie Doppelseitenkop * Die dargestellte Anzeige entspricht dem Modell Randversetzung...
STROMVERSORGUNG EIN- UND AUSSCHALTEN Der Stromschalter befindet sich an der linken Seite des Gerätes. EINSCHALTEN Meldungsanzeige zu "Kopierbereit" und es können Kopien erstellt werden. Stellen Sie den Stromschalter auf die Position AUSSCHALTEN "ON" • Das Aufwärmen des Geräts Achten Sie darauf, dass das Gerät nicht dauert ca.
VOR DEM GEBRAUCH DES PRODUKTS Standardeinstellungen Das Gerät ist werksseitig so eingestellt, eine Minute nach dem Ende eines Kopiervorgangs (automatische Rückstellfunktion) oder nach dem Betätigen der [CA]-Taste zu den Standardeinstellungen zurückzukehren. Beim Wiederherstellen der Standardeinstellungen werden alle Funktionen, die gewählt waren, abgebrochen. Die automatische Rückstellungszeit kann über die Systemeinstellungen geändert werden.
Gerät verwendet werden können. Fragen Sie vor der Verwendung von Spezialpapier bei Ihrer autorisierten Servicevertretung nach. • Wenn Sie anderes als von SHARP empfohlenes Papier verwenden wollen, sollten Sie eine Testkopie erstellen, um die Eignung des Papiers zu prüfen. PAPIER EINLEGEN Vergewissern Sie sich, dass das Gerät keinen Kopier- oder Druckauftrag ausführt und legen Sie das Papier dann...
• Vergewissern Sie sich beim Einlegen von heraus. Umschlägen, dass sie gerade und flach liegen und dass sämtliche Nahtstellen gut verklebt sind. • Mit Ausnahme der von SHARP empfohlenen Transparentfolien, Etiketten und Umschläge muss Stellen Sie die Einzelblatteinzugsführungen Spezialpapier einzeln in den Einzelblatteinzug gelegt auf die Papierbreite ein.
VOR DEM GEBRAUCH DES PRODUKTS PAPIERFORMAT EINES FACHS ÄNDERN Wenn das Format des eingelegten Papiers von dem in der Anzeige angezeigten abweicht, kann die Papierformateinstellung für das Fach, wie nachfolgend beschrieben, geändert werden. Die Papierformateinstellungen kann während des Kopierens, Druckens, Faxdruckens (bei installierter Faxoption), bei einem unterbrochenen Kopiervorgang oder einem Papierstau nicht geändert werden.
VOR DEM GEBRAUCH DES PRODUKTS AUTOMATISCHE FACHAUSWAHL AKTIVIEREN (DEAKTIVIEREN) Wenn die automatische Fachauswahl aktiviert ist und der Papiervorrat während des Kopierens oder Druckens erschöpft wird, wird der Kopiervorgang oder Druckauftrag unter Verwendung eines anderen Faches fortgesetzt, sofern in dem Fach Papier desselben Formats und in derselben Ausrichtung vorhanden ist. (Diese Funktion ist bei der Verwendung des Einzelblatteinzugs oder beim Faxdrucken nicht verfügbar.) Diese Funktion ist werksseitig aktiviert.
KOSTENSTELLENMODUS Wenn der Kostenstellenmodus aktiviert ist, wird ein Zählwert der von jedem Konto gedruckten Seiten gespeichert. Die Seitenzählwerte können im Anzeigefeld angezeigt werden. Diese Funktion wird in den Systemeinstellungen aktiviert. (Details zu den Zählwerten im Kopier-, Drucker- und Scannermodus sind auf Seite 79 enthalten. Details zu den Zählwerten im Faxmodus sind im "Bedienungshandbuch (für Fax)"...
Seite 26
PROBLEMBEHEBUNG UND WARTUNG In diesem Kapitel werden allgemeine Problembehebungs- und Wartungsverfahren wie zum Beispiel das Beseitigen von Papierstaus, das Austauschen der Tonerkassette, das Reinigen des Gerätes sowie die Problembehebung bei Verwendung der Kopierfunktion erläutert. Detaillierte Anleitungen zur Problembehebung der Fax-, Drucker- und Scannerfunktion sind in den jeweiligen Bedienungshandbüchern enthalten.
Steckdose ab und wenden Sie sich an Ihre Servicevertretung. Hinweis:In der obigen Darstellung erscheinen Buchstaben und Zahlen. Bitte teilen Sie Ihrem Sharp Händler bei der Meldung des Problems mit, welche Buchstaben und Zahlen angezeigt werden. Die folgenden Probleme beziehen sich auf den allgemeinen Betrieb des Gerätes und auf das Kopieren.
PROBLEMBEHEBUNG UND WARTUNG Problem Ursache und Behebung Seite Die Vorlage wurde an einer falschen Position eingelegt. → Legen Sie das Original richtig ein. Es wurde kein geeignetes Kopierverhältnis für das Das beim Kopieren Originalformat und das Format des Kopierpapiers gewählt. verwendete Papierformat →...
PROBLEMBEHEBUNG UND WARTUNG Problem Ursache und Behebung Seite War der SPF (oder die Originalabdeckung) beim Einlegen des Originals auf das Vorlagenglas vollständig geöffnet? → Öffnen Sie den SPF vollständig und legen Sie das Original auf das Vorlagenglas. Schließen Sie den SPF (oder die Originalabdeckung). Das Papier ist gewellt oder gefaltet.
ANZEIGEN UND MELDUNGEN Wenn eine der folgenden Meldungen in der Anzeige erscheint, sollten Sie umgehend die von der Meldung geforderten Maßnahmen ergreifen. Meldung Maßnahme (Wartungssymbol) Es sind Routinewartungsmaßnahmen erforderlich. Wenden Sie sich an Ihre autorisierte Servicevertretung. (Entwicklerwechselsymbol) Es muss Entwickler nachgefüllt werden. Wenden Sie sich baldmöglichst an Ihre autorisierte Servicevertretung.
PAPIERSTAU BESEITIGEN Wenn beim Kopieren ein Papierstau auftritt, erscheint die Meldung " Stau entfernen." und der Stausbereich wird angezeigt. Prüfen Sie das Gerät in diesem Bereich und beseitigen Sie den Papierstau. Beim Beseitigen des Papierstaus kann das Papier einreißen. Vergewissern Sie sich in diesem Fall, dass alle Hinweis Papierreste aus dem Gerät entfernt werden, und achten Sie darauf, die Bildtrommel (den grünen Teil) nicht zu berühren.
PROBLEMBEHEBUNG UND WARTUNG Öffnen und schließen Sie den SPF, Bereich C damit die Staubereichsanzeige zu Entfernen Sie das gestaute Original aus dem Ausgabebereich. blinken aufhört. Sie können dazu auch die Einzugswalzenab- deckung oder die rechte Abdeckung öffnen. Wenn das gestaute Original nicht problemlos aus Legen Sie die durch die negative Zahl dem Ausgabebereich entfernt werden kann, öffnen Sie den beweglichen Teil des Originaleinzugfachs,...
PROBLEMBEHEBUNG UND WARTUNG PAPIERSTAU IM GERÄT Öffnen Sie zum Beseitigen eines Papierstaus im Gerät den Einzelblatteinzug und dann die Seitenverkleidung. Prüfen Sie, ob der Papierstau im Bereich A, B oder C, unten, aufgetreten ist, und folgen Sie dann den Anleitungen zum Beseitigen eines Papierstaus für den jeweiligen Bereich.
PROBLEMBEHEBUNG UND WARTUNG Papierstau in Bereich B Öffnen Sie die Frontverkleidung. Klappen Sie die Entriegelungshebel der Fixiereinheit nach oben. Drücken Sie leicht gegen die beiden Seiten der Frontverkleidung. Drehen Sie den Walzendrehknopf in Schließen Sie die Front- und Pfeilrichtung. Seitenverkleidung. Die Meldung "...
PROBLEMBEHEBUNG UND WARTUNG Papierstau im Bereich C Klappen Sie Teil (1) in der Abbildung Schließen Sie die Seitenverkleidung. nach unten, öffnen Sie die Papierführung der Fixiereinheit und Die Meldung " Stau entfernen Sie das gestaute Papier. entfernen." wird gelöscht und Achten Sie darauf, das gestaute das Kopieren kann fortgesetzt Papier beim Entfernen nicht...
PROBLEMBEHEBUNG UND WARTUNG PAPIERSTAU IN FACH 2 • Vergewissern Sie sich vor dem Herausziehen des Fachs, dass es kein gestautes Papier enthält. (Seite 31) Hinweis • Wenden Sie das im Folgenden beschriebene Verfahren auch zum Beseitigen von Papierstaus in der 250-Blatt-Papierkassette und der 2 x 250-Blatt-Papierkassette an.
TONERKASSETTE AUSTAUSCHEN Wenn das Tonerwechselsymbol ( ) erscheint, ist nur noch wenig Toner vorrätig. Beschaffen Sie baldmöglichst eine Austauschkassette. Wenn die Meldung " Toner nachfüllen." in der Anzeige erscheint, muss die Tonerkassette ausgetauscht werden, bevor ein weiteres Kopieren möglich ist. Gehen Sie zum Austauschen der Tonerkassette wie folgt vor. •...
GESAMTZAHL DER AUSGEGEBENEN SEITEN PRÜFEN Halten Sie zur Prüfung der Gesamtzahl der im Kopier-, Drucker- und Faxmodus ausgegebenen Seiten sowie der Gesamtzahl der im Scannermodus gescannten Seiten die Taste [KOPIE] gedrückt, während sich das Gerät im Bereitschaftszustand befindet. Die KOPIE Zählwerte werden angezeigt, während die Taste gedrückt wird.
GERÄTEREINIGUNG VORLAGENGLAS UND SPF/ORIGINALABDECKUNG REINIGEN Wenn das Vorlagenglas, SPF, die Unterseite der Originalabdeckung oder das Scannerglas für Originale aus dem SPF (A) (die lange, schmale Glasfläche auf der rechten Seite des Vorlagenglases) verschmutzt ist, können die Schmutzrückstände auf Kopien abgebildet werden. Halten Sie diese Bereiche stets sauber. Wischen Sie sie diese Bereiche mit einem weichen Tuch ab.
PROBLEMBEHEBUNG UND WARTUNG TRANSFERLADEEINHEIT REINIGEN Wenn auf Kopien weiße oder schwarze Streifen oder Flecken erscheinen, ist möglicherweise die Transferladeeinheit verschmutzt. Die Ladeeinheit kann wie folgt gereinigt werden. Schalten Sie das Gerät am Setzen Sie den Ladeeinheitsreiniger Stromschalter aus. auf der Ladeeinheit auf und schieben Sie ihn zwei- oder dreimal unter leichtem Druck in Pfeilrichtung.
ANZEIGEKONTRAST EINSTELLEN Der Anzeigekontrast kann wie folgt eingestellt werden. Betätigen Sie die Taste [SPEZIAL Stellen Sie den Kontrast mit der Taste FUNKTION]. [ ] oder [ ] ein. Drücken Sie die Taste [C], wenn Sie die ON LINE SPEZIALFUNKTION Standardkontrasteinstellung DATEN SPEZIAL SPEZIALMODI...
Zusatzoptionen und Zubehör and Ihre autorisierte Servicevertretung. OPTIONALE AUSRÜSTUNG Das Gerät kann bei Bedarf durch das Installieren hilfreicher Zusatzausrüstung erweitert werden. • Aufgrund fortlaufender technischer Verbesserungen behält sich SHARP das Recht vor, das Design und die Hinweis Spezifikationen ohne vorherige Ankündigung zu ändern.
A5, A4, A4R, B4, A3 Erkennbare Originalformate (5-1/2" x 8-1/2"* , 8-1/2" x 11", 8-1/2" x 11"R, 8-1/2" x 14", 11" x 17") Originaldurchsatz- Bei Installation am Modell MX-M160D: 16 Seiten/Min. geschwindigkeit* Bei Installation am Modell MX-M200D: 20 Seiten/Min. Gewicht 5,3 kg (11,7 lbs.) 5,4 kg (12,0 lbs.)
ZUBEHÖRAUFBEWAHRUNG Das durch den Benutzer austauschbare Standzubehör für dieses Produkt sind das Papier und die Tonerkassette. Für beste Kopierergebnisse, verwenden Sie nur echte SHARP-Produkte, die darauf ausgelegt sind, die Lebensdauer und Leistung von Sharpgeräten zu erhöhen. Schauen Sie nach dem Echtheitslabel auf der Toner-Verpackung.
KOPIERFUNKTIONEN In diesem Kapitel werden die grundlegenden Kopiervorgänge, einschließlich der Auswahl des Kopierverhältnisses und anderer Kopiereinstellungen, erläutert. NORMALES KOPIEREN Dieser Abschnitt erläutert das Erstellen einer normalen Kopie. Falls der Kostenstellenmodus aktiviert wurde, (Seite 23), geben Sie Ihre 5-stellige Kontonummer ein. Kopieren über das Vorlagenglas Öffnen Sie den SPF und legen Sie das Vergewissern Sie sich, dass das...
KOPIERFUNKTIONEN • Das mittlere Fach kann bis zu 250 Blatt Drücken Sie die Taste [START] ( Hinweis Papier aufnehmen (150 Blatt, wenn das um den Kopiervorgang zu starten. Auftragstrennungsmodul installiert ist). • Ca. eine Minute nach dem Ende des Die Kopie wird in das mittlere Kopiervorgangs wird die "automatische Rückstellung"...
Seite 49
KOPIERFUNKTIONEN Automatische Papierwahl Wenn die automatische Papierwahl aktiviert ist, erscheint "AUTOMATISCH" in der Papierformatanzeige. Diese Funktion wählt automatisch Papier im Format des Originals (A5, B5, B5R, A4, A4R, B4, A3, 5-1/2" x 8-1/2", 8-1/2" x 11", 8-1/2" x 11"R, 8-1/2" x 13", 8-1/2" x 14", 11" x 17"). •...
KOPIERFUNKTIONEN HELLERE ODER DUNKLERE KOPIEN ERSTELLEN Die Kopierbelichtung kann nach Bedarf auf das Original eingestellt werden. Es stehen drei Belichtungsarten zur Verfügung: "AUTOMATISCH", "TEXT" und "FOTO". Bei Verwendung von "TEXT" oder "FOTO" kann die Belichtung manuell auf fünf Stufen eingestellt werden. Automatisch Dies ist die Standardbelichtungsart.
KOPIERFUNKTIONEN PAPIERFACH WÄHLEN Standardmäßig wird die automatische Papierwahl (Seite 47) verwendet, so dass automatisch das geeignete Fach gewählt wird, wenn das Original auf das Vorlagenglas oder in den Originaleinzug gelegt oder das Originalformat eingegeben wird. Wenn Sie ein anderes als das automatisch gewählte Fach verwenden möchten (zum Beispiel, wenn Sie die Kopie vergrößern oder verkleinern oder den Einzelblatteinzug verwenden wollen), können Sie das gewünschte Fach durch Drücken der Taste [PAPIERWAHL] auswählen.
KOPIERFUNKTIONEN ORIGINALFORMAT AUSWÄHLEN Wenn Sie ein Original in einem Nichtstandardformat* eingelegt haben, oder das Format des Originals nicht korrekt erkannt wird, können Sie das Originalformat manuell einstellen. Gehen Sie nach dem Einlegen des Originals in den Originaleinzug oder auf das Vorlagenglas wie nachfolgend beschrieben vor. * Standardformate: Hinweis Die folgenden Formate können korrekt erkannt werden: A3, B4, A4, A4R, A5 (11"...
KOPIERFUNKTIONEN EINZELBLATTEINZUG ZUM KOPIEREN EINES ORIGINALS IN EINEM SONDERFORMAT VERWENDEN Wenn Sie den Einzelblatteinzug zum Kopieren verwenden und das auf das Vorlagenglas gelegte Original als ein Sonderformat erkannt wird, werden Sie über die Anzeige zur Auswahl des Originalformats aufgefordert. Gehen Sie in diesem Fall wie folgt vor. Laden Sie Papier in den Drücken Sie die Taste [OK].
KOPIEN VERGRÖSSERN ODER VERKLEINERN Kopien können nach einer von drei Methoden vergrößert oder verkleinert werden: • Automatische Auswahl eines Kopierverhältnisses entsprechend des Papierformats: Automatische Auswahl des Kopierverhältnisses • Eingabe eines Kopierverhältnisses von 25 % bis 400 %: Voreingestellte Kopierverhältnisse/Zoom • Getrennte Auswahl des vertikalen und horizontalen Kopierverhältnisses: XY-Zoom Bei Verwendung des SPF kann ein Zoomkopierverhältnis im Bereich von 50 % bis 200 % gewählt werden.
Seite 55
KOPIERFUNKTIONEN Wählen Sie ein Kopierverhältnis mit Drücken Sie die Taste [OK]. der Taste [ ] oder [ ], oder stellen Sie das Verhältnis (Zoom) mit der Anschließend wird der ZURÜCK OK Taste [ ] oder [ ] ein. Ausgangsbildschirm angezeigt. PQRS OPIEREN OPIEREN...
VERTIKALES UND HORIZONTALES KOPIERVERHÄLTNIS GETRENNT WÄHLEN (XY-Zoomkopie) Länge und Breite einer Kopie können durch die getrennte Auswahl der jeweiligen Kopierverhältnisse eingestellt werden. Beispiel: Nur in horizontaler Richtung verkleinern Original Kopie • Diese Funktion kann nicht in Verbindung mit den Funktionen 2-auf-1 / 4-auf-1 oder Card Shot verwendet werden. •...
Seite 57
KOPIERFUNKTIONEN Drücken Sie die Taste Wählen Sie alle anderen erforderlichen Kopiereinstellungen und drücken Sie dann die Taste XY-ZOOM [START] ( 115% ZOOM 100% X: 115% WXYZ READ ACC. #-C Y: 100% @.-_ [ ]:X Y AD-END Anschließend kann das vertikale Kopierverhältnis gewählt werden.
KOPIERFUNKTIONEN ZWEISEITIGES KOPIEREN VON EINSEITIGEN ORIGINALEN • Die folgenden Papierformate können verwendet werden: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", 8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 11" und 8-1/2" x 11"R. • Bei Verwendung des Einzelblatteinzugs ist kein automatisches zweiseitiges Kopieren möglich. Kopieren über den SPF Vergewissern Sie sich, dass kein Wenn die Rückseite der Kopie...
Seite 60
KOPIERFUNKTIONEN Kopieren über das Vorlagenglas Legen Sie das Original für die Vergewissern Sie sich, dass das Vorderseite der Kopie auf das gewünschte Papierfach ausgewählt Vorlagenglas und schließen Sie den ist. SPF. Stellen Sie die Zahl der Kopien ein und drücken Sie die Taste [START] WXYZ Drücken Sie die Taste [2 SEITIG KOPIEREN].
KOPIERFUNKTIONEN ZWEISEITIGES KOPIEREN VON ZWEISEITIGEN ORIGINALEN (NUR BEI VERWENDUNG DES RSPF) • Die folgenden Papierformate können verwendet werden: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", 8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 11" und 8-1/2" x 11"R. •...
KOPIERFUNKTIONEN EINSEITIGES KOPIEREN VON ZWEISEITIGEN ORIGINALEN (NUR BEI VERWENDUNG DES RSPF) • Die folgenden Papierformate können verwendet werden: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", 8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 11" und 8-1/2" x 11"R. •...
ZWEISEITIGES KOPIEREN ÜBER DEN EINZELBLATTEINZUG Führen Sie zum manuellen Erstellen zweiseitiger Kopien die folgenden Schritte aus. Beispiel: Kopieren von Original A und Original B auf beide Papierseiten. Dieses Gerät ist standardmäßig mit einer 2-Seiten-Kopierfunktion ausgestattet, die das Kopierpapier automatisch wendet. Wenn Papier verwendet wird, dass unter "Papier, das zum automatischen zweiseitigen Drucken verwendet werden kann"...
DOPPELSEITENKOPIE (Doppelseitenkopie) Die Funktion Doppelseitenkopie erstellt getrennte Kopien von geöffneten gebundenen Originalen. Diese Funktion ist nützlich, wenn Sie eine getrennte Kopie jeder Seite eines Buchs oder eines anderen gebundenen Dokuments erstellen wollen. Original Kopieren • Für Doppelseitenkopien kann Papier im Format A4 (8-1/2" x 11") verwendet werden. Hinweis •...
KOPIERVORGANG UNTERBRECHEN (Unterbrochenes Kopieren) Ein Kopiervorgang kann vorübergehend unterbrochen werden, um das Ausführen eines anderen Kopiervorgangs zu ermöglichen. (Unterbrochenes Kopieren) Wenn der zwischengeschaltete Kopiervorgang beendet ist, wird der unterbrochene Kopiervorgang mit den ursprünglichen Einstellungen fortgesetzt. • Ein Kopiervorgang, für den das Vorlagenglas verwendet wird und für den "NICHT SORTIEREN" gewählt ist, kann nicht unterbrochen werden, um einen anderen Kopiervorgang zwischenzuschalten.
NÜTZLICHE KOPIERFUNKTIONEN Diese nützlichen Kopierfunktionen stehen zur Verfügung, nachdem die Taste [KOPIE] zur Auswahl des Kopiermodus gedrückt wurde. KOPIE UM 90 GRAD DREHEN (Kopie drehen) Wenn die automatische Papierwahl oder die automatische Auswahl des Kopierverhältnisses aktiviert ist und das Original in einer anderen Ausrichtung (vertikal oder horizontal) als das Kopierpapier eingelegt ist, wird die Kopie des Originals automatisch um 90 Grad gedreht, um das korrekte Kopieren auf das Papier zu gewährleisten.
Seite 67
NÜTZLICHE KOPIERFUNKTIONEN Legen Sie die Originale in den Wenn die START-Anzeige aufleuchtet, Originaleinzug oder das erste Original tauschen Sie das eingelegte Original auf das Vorlagenglas. gegen das nächste aus und drücken die Taste [START] ( Wenn die Originale in den Originaleinzug gelegt werden, Wiederholen Sie Schritt 6, bis wird der Sortiermodus...
MEHRERE ORIGINALE AUF EIN BLATT PAPIER KOPIEREN (2-auf-1- / 4-auf-1-Kopie) Mehrere Originale können nach einem ausgewählten Muster auf ein einzelnes Blatt Papier kopiert werden. Diese Funktion ist nützlich, wenn Sie mehrere Seiten in einem kompakten Format darstellen oder eine Seitenübersicht in ein Dokument einfügen wollen. Für 2-auf-1-Kopien kann eines von zwei Mustern gewählt werden, für 4-auf-1-Kopien eines von vier.
Seite 69
NÜTZLICHE KOPIERFUNKTIONEN Wählen Sie "2auf1/4auf1" mit der Wählen Sie die Rahmeneinstellung Taste [ ] oder [ ]. mit der Taste [ ] oder [ ]. SPEZIALMODI 2in1 DOPPELS. KOPIE MUSTER 1 2auf1/4auf1 OPIEREN EITIG XY-ZOOM EITIG [OK]:WEITER RAHMEN Wählen Sie entweder durchgehende Linie, Drücken Sie die Taste [OK].
RANDERSTELLUNG BEIM KOPIEREN (Randversetzung) Die Randversetzungsfunktion verschiebt das auf Kopie abgebildete Original, um einen Seitenrand zu erstellen. Standardmäßig wird ein Rand von 10 mm (1/2") an der linken Papierkante eingefügt. Rand (oben) Rand (links) Original Kopie Original Kopie • Sie können auswählen, ob der Rand oben oder links eingefügt werden soll. •...
RANDSCHATTEN UM KOPIEN LÖSCHEN (Löschkopie) Diese Funktion dient zum Löschen von Schatten, die beim Kopieren von Büchern und dickeren Vorlagen an den Rändern der Kopien erscheinen. (Randlöschung) Die Funktion kann auch zum Löschen der Schatten verwendet werden, die entlang der Mitte von Büchern oder anderen aufgeschlagenen Vorlagen erscheinen.
Seite 72
NÜTZLICHE KOPIERFUNKTIONEN Wählen Sie die Löschbreite mit der Taste [ ] oder [ ]. Wenn Sie 0 mm (0") wählen, erscheint das gedruckte Ergebnis genauso wie bei der Auswahl der Option "ABBRUCH". Drücken Sie die Taste [OK]. Anschließend wird der Ausgangsbildschirm angezeigt.
CARD SHOT Beim Kopieren einer Karte können Sie mit Hilfe dieser Funktion die Vorder- und Rückseite der Karte auf einem einzelnen Blatt Papier abbilden. Die Funktion erstellt auf dem Papier zentrierte 2-auf-1-Kopien der Vorder- und Rückseite der Karte. Original Kopie CARD CARD Kartenvorderseite...
NÜTZLICHE KOPIERFUNKTIONEN Drücken Sie die Taste [START] ( Die Vorderseite der Karte wird gescannt. WXYZ @.- _ AD-END Drehen Sie das Original um und legen Sie es auf das Vorlagenglas. Drücken Sie die Taste [START] ( Der Kopiervorgang beginnt, nachdem beide Seiten des Originals gescannt wurden.
ANHANG SPEZIFIKATIONEN Name Digital-Multifunktionssystem MX-M160D MX-M200D Ausführung Desktop Bildtrommel-Typ OPC-Typ Vorlagenglas-Typ Fest Kopiersystem Elektrostatisches Laserverfahren Originale Lose Blätter, gebundene Dokumente, max. Originalformat A3 (11" x 17") Kopierformate Max. A3 (11" x 17"), min. A5 (5-1/2" x 8-1/2") (A5 (5-1/2" x 8-1/2") kann nur über Fach 1 und den Einzelblatteinzug zugeführt werden) Bildverlust: Max.
ANHANG Gesamtabmessungen 590 mm (B) x 574 mm (T) (23-15/64" (B) x 22-38/64" (T)) Gewicht (ohne MX-M160D: Ca. 28,1 kg (61,9 lbs.) (ohne Tonerkassette) Tonerkassette) MX-M200D: Ca. 33,0 kg (72,8 lbs.) (ohne Tonerkassette) Abmessungen MX-M160D: 590 mm (B) x 574 mm (T) x 437 mm (H) (23-15/64"...
SYSTEMEINSTELLUNGSANLEITUNG ZWECK DER SYSTEMEINSTELLUNGEN Die Systemeinstellungen werden vom Administrator des Geräts verwendet und dienen zum Aktivieren bzw. Deaktivieren von Funktionen entsprechend den Erfordernissen an Ihrem Arbeitsplatz. Dieses Handbuch erläutert nur die allen Gerätefunktionen gemeinsamen Systemeinstellungen (Kopier-, Fax-, Drucker- und Netzwerkscannerfunktionen) sowie die spezifisch auf die Kopierfunktion bezogenen Systemeinstellungen. Programme, die sich spezifisch auf die Faxfunktion, Druckerfunktion oder Netzwerkscannerfunktion beziehen, werden in den folgenden Handbüchern erläutert: •...
SYSTEMEINSTELLUNGSLISTE Nachfolgend werden die Grundprogramme für das Gerät und die auf die Kopierfunktion bezogenen Programme aufgelistet. Programme für den allgemeinen Programme für die Kopierfunktion Gerätebetrieb Programmbezeichnung Seite KOPIEREINSTELLUNGEN Programmbezeichnung Seite BELICHTUNG ÄNDERUNG DES ADMINISTRATOR-PASSWORTS GRUNDEINST. RAND ÄNDERUNG DES ADMINISTRATOR-PASSWORTS RANDLÖSCHUNG KONTOVERWALTUNG CARD SHOT-EINST.
DIE SYSTEMEINSTELLUNGEN VERWENDEN Betätigen Sie die Taste [SPEZIAL Wählen Sie die gewünschte Auflösung FUNKTION]. mit den Tasten [ ] oder [ ] aus. MODUSAUSWAHL ON LINE SPEZIALFUNKTION ADMIN.PAS.ÄNDERN DATEN SPEZIAL SPEZIALMODI KOPIERER FUNKTION SETZE ORIGINALGR. DRUCKER SETZE PAPIERGRÖßE SCANNER KOPIE EBELICHTUNG PAPIERWA DATEN...
SYSTEMEINSTELLUNGSANLEITUNG KONTOVERWALTUNG GESAMT/KONTO Dieses Programm dient zur Anzeige der Diese Programme dienen zur kontobezogenen Seitenzählwerte für jedes Konto im Kopier-, Drucker- Verwaltung der Verwendung des Geräts. Um auf eines und Scanmodus sowie der dieser Programme zuzugreifen, wählen Sie Benutzungsbeschränkungen für den Kopier- und "KONTOVERWALTUNG"...
SYSTEMEINSTELLUNGSANLEITUNG Ein einzelnes Konto zurückstellen Löschen einer Kontonummer Wählen Sie "RESET EINZ.KONTO" mit der Wählen Sie "LÖSCHEN" mit den Tasten Taste [ ] oder [ ] und drücken Sie dann [ ] oder [ ] und betätigen Sie dann die die Taste [OK].
SYSTEMEINSTELLUNGSANLEITUNG KONTOBEGRENZUNG Drücken Sie die Taste [OK]. Sie werden zu Schritt 2 zurückgeführt. Wenn Sie eine Dieses Programm dient zum Begrenzen der Zahl der Begrenzung für die andere Funktion (Kopierer oder Seiten, die von jedem Konto über die Drucker- und Drucker) setzen wollen, wählen Sie sie in Schritt 2 aus Kopierfunktion erstellt werden können.
SYSTEMEINSTELLUNGSANLEITUNG GERÄTESTEUERUNG SP. F. DRUCKER (Bei installiertem Dual-Funktions-Board) Diese Programme dienen zum Konfigurieren der Das Gerät verfügt über einen Speicher, in den Hardwarefunktionen des Geräts. Um auf eines dieser gescannte Originale eingelesen werden. Ein Teil des Programme zuzugreifen, wählen Sie "GERÄTESTEUERUNG"...
SYSTEMEINSTELLUNGSANLEITUNG Wählen Sie "AUTO. RÜCKSTELL." und drücken Sie Systemvoraussetzungen für USB 2.0 die Taste [OK]. Das folgende Menü wird angezeigt. (Hochgeschwindigkeitsmodus) AUTO. RÜCKSTELL. Der USB-Anschluss am Gerät unterstützt den USB-2.0-Hochgeschwindigkeitsmodus. Zur Verwendung des USB-2.0-Hochgeschwindigkeitsmodus (0~120) müssen die folgenden Systemvoraussetzungen erfüllt sein: Der Computer führt das Betriebssystem Windows Vista/XP/2000 aus und der Microsoft USB-2.0-Treiber ist vorinstalliert bzw.
SYSTEMEINSTELLUNGSANLEITUNG Wählen Sie "MELD.-ZEITDAUER" und drücken Sie die TASTENDRUCKZEIT Taste [OK]. Das folgende Menü wird angezeigt. Dieses Programm dient zum Einstellen der Zeitdauer, MELD.-ZEITDAUER für die eine Taste gedrückt werden muss, bevor sie KURZ (3 Sek.) wirksam wird. Um zu vermeiden, dass versehentlich gedrückte Tasten NORMAL (6 Sek.) wirksam werden, kann eine längere Zeitdauer gewählt LANG...
SYSTEMEINSTELLUNGSANLEITUNG Um die Einstellung zu aktivieren, wählen Sie Wählen Sie "TIMER FÜR AUTOM.AUSSCHALTEN" "EINST. PAPIERFMT. SPERREN" und drücken Sie und drücken Sie die Taste [OK]. Das folgende Menü die Taste [OK], bis ein Häkchen im Kontrollfeld wird angezeigt. erscheint. GESAMT AUS Um die Einstellung zu deaktivieren, wählen Sie erneut "EINST.
SYSTEMEINSTELLUNGSANLEITUNG KOPIEREINSTELLUNGEN RANDLÖSCHUNG (Bei installiertem Dual-Funktions-Board) Diese Programme dienen zum Aktivieren Diese Option dient zum Einstellen der unterschiedlicher Kopierfunktionen. Um auf eines Standardlöschbreite. dieser Programme zuzugreifen, wählen Sie Die werksseitige Standardeinstellung ist "10 mm (1/2 Zoll)". "KOPIERER" im Modusauswahlmenü, wählen das gewünschte Programm im Kopiereinstellungsmenü...
SYSTEMEINSTELLUNGSANLEITUNG Wählen Sie "EINST. STD.-PF" und drücken Sie die KOPIE DREHEN Taste [OK]. Das folgende Menü wird angezeigt. (Bei installiertem Dual-Funktions-Board) EINST. STD.-PF. Wenn das Original anders ausgerichtet ist als das FACH 1 Papier, kann die Kopie entsprechend gedreht werden. Kopien können gedreht werden, wenn die FACH 2 automatische Papierwahl oder die automatische Wahl...
SYSTEMEINSTELLUNGSANLEITUNG AUFLÖSUNG AUTOM.-/TEXTMOD. Wählen Sie "BEGRENZUNG KOPIE" und drücken Sie die Taste [OK]. Das folgende Menü wird angezeigt. Dieses Programm dient zum Einstellen der Auflösung, BEGRENZUNG KOPIE wenn die Belichtungsart "AUTOMATISCH" oder "TEXT" gewählt ist. Wenn "300dpi" gewählt ist, wird 99 Kopien die erste Kopie schneller erstellt, als wenn "600dpi"...
Seite 93
INDEX NACH FUNKTIONEN Kopieren Automatische Auswahl des Kopierverhältnisses..52 Doppelseitenkopie.............62 Einlegen des Originals - SPF ..............46 - Vorlagenglas ............45 Einseitiges Kopieren zweiseitiger Originale ....60 Einzelblatteinzug zum Kopieren eines Originals in einem Sonderformat verwenden .......51 Hellere oder dunklere Kopien erstellen .....48 Kopien vergrößern oder verkleinern......52 Kopierverhältnis manuell wählen (voreingestelltes Kopierverhältnis/Zoom verwenden) ......52 Kopiervorgang unterbrechen........63...
ADMINISTRATOR-PASSWORT-NUMMER: WERKSSEITIGE EINSTELLUNG Für den Zugriff auf die Systemeinstellungen muss die folgende, werksseitig voreingestellte Administrator-Passwort-Nummer verwendet werden. Werksseitige Einstellung = 00000 Diese Nummer muss beim erstmaligen Aufrufen der Systemeinstellungen eingegeben werden. (Seite 76) • Das Administrator-Passwort ist eine wichtige Sicherheitsnummer, die dem Administrator das Hinweis Konfigurieren der Kopierfunktionen und Konteneinstellungen ermöglicht.
Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.
Seite 99
Hinweis für Benutzer in Europa SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg...
Seite 100
MX-M160D/MX-M200D GEDRUCKT IN FRANKREICH TINSG1978TSZZ...
