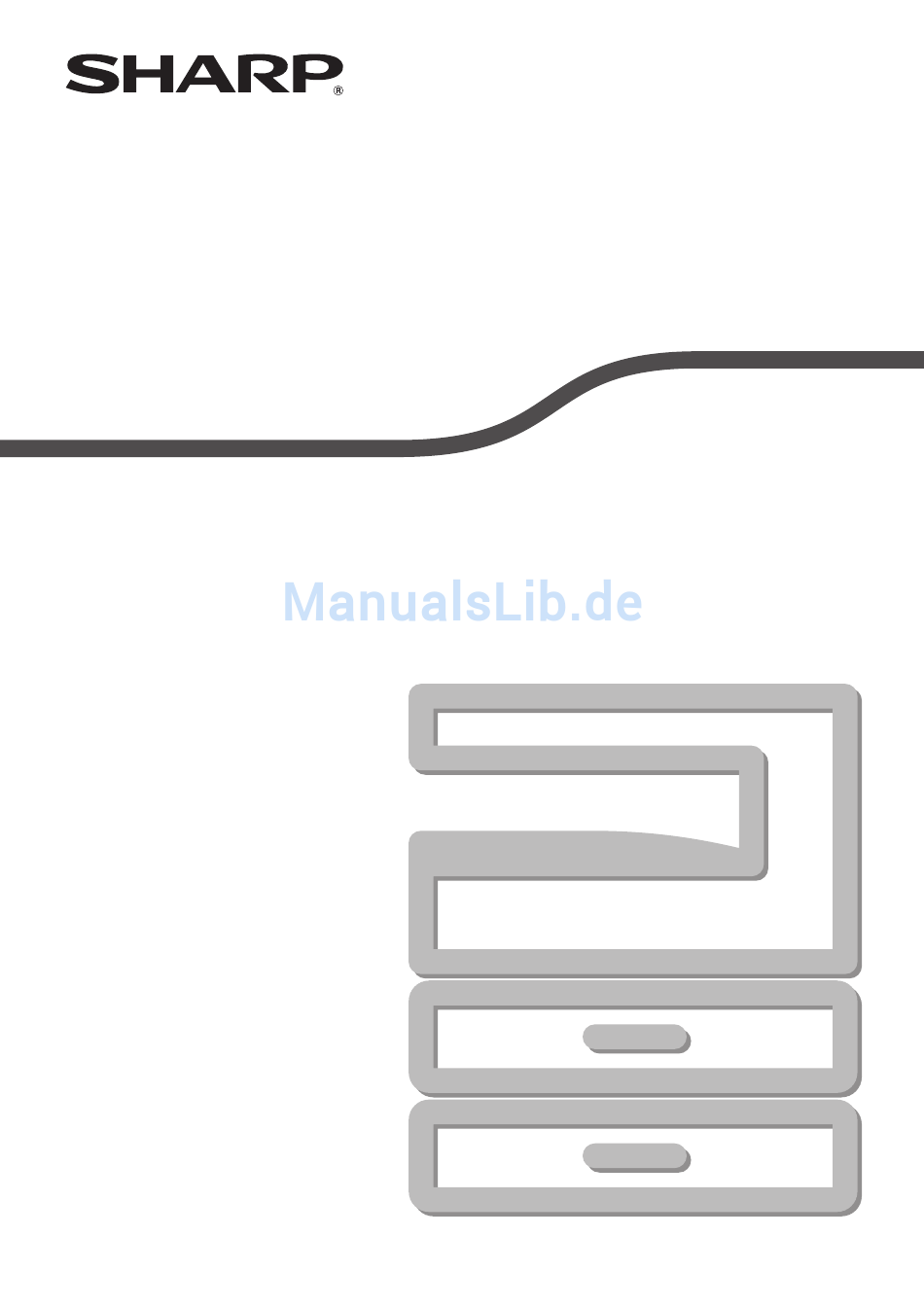

- Seite 1 MODELL: MX-M182 MX-M182D MX-M202D MX-M232D DIGITAL-MULTIFUNKTIONSSYSTEM BEDIENUNGSHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG............ 4 BENUTZUNG DES BEDIENUNGSHANDBUCHS ......4 UNTERSCHIEDE ZWISCHEN BEIDEN MODELLEN ............5 EINRICHTUNG KOPIERFUNKTIONEN VOR DER SOFTWAREEINRICHTUNG..... 6 NORMALES KOPIEREN ......... 29 ● SOFTWARE ............6 ● HELLERE ODER DUNKLERE KOPIEN ● HARDWARE- UND ERSTELLEN ........... 33 ● WÄHLEN DER PAPIERKASSETTE ....34 SOFTWAREERFORDERNISSE......6 ●... - Seite 3 ● RANDERSTELLUNG BEIM KOPIEREN (Randversetzung)..........53 SCANNERFUNKTIONEN ● LÖSCHEN VON SCHATTEN AN DEN RÄNDERN EINER KOPIE (Kopie löschen) ..54 ÜBERBLICK SCANNEN ......... 71 CARD SHOT ............ 56 ÜBER DIE TASTEN AM GERÄT SCANNEN.. 72 ID-KART.-KOPIE ..........58 BUTTON MANAGER........73 ● EINSTELLUNGEN VON BUTTON MANAGER ............
- Seite 4 ANHANG TECHNISCHE DATEN (DRUCKER UND SCANNER)............. 104 ● DRUCKER-FUNKTION ........104 ● SCANNERFUNKTION ........105 OPTIONALE AUSRÜSTUNG ......106 ● AUTOMATISCHER ORIGINALEINZUG/ AUTOMATISCHER ORIGINALEINZUG MIT WENDUNG ............107 ● DOKUMENTABDECKUNG ......107 ● 250-BLATT PAPIERKASSETTE/2 X 250-BLATT PAPIERKASSETTE ........108 LAGERUNG VON VERBRAUCHSMATERIAL......109 ● RICHTIGE LAGERUNG .........109 SYSTEMEINSTELLUNGSANLEITUNG ZWECK DER SYSTEMEINSTELLUNGEN..
-
Seite 5: Einführung
Bedienbarkeit zu bieten. Um alle Möglichkeiten Ihres Geräts auszuschöpfen, sollten Sie sich sorgfältig mit dem Gerät und dieser Bedienungsanleitung vertraut machen. Zum kurzfristigen Nachschlagen bei der Verwendung des Geräts empfiehlt SHARP, diese Anleitung auszudrucken und sie griffbereit aufzubewahren. HINWEISE ZU DEN HANDBÜCHERN Dies sind die Handbücher für das Gerät:... -
Seite 6: In Diesem Bedienungshandbuch Benutzte Abkürzungen Und Symbole
In dieser Anleitung wird der automatische Originaleinzug mit Wendung als "RSPF" bezeichnet. UNTERSCHIEDE ZWISCHEN BEIDEN MODELLEN Die vorliegende Anleitung bezieht sich auf folgende Modelle: Modell MX-M202D/MX-M232D MX-M182/MX-M182D (wenn der optionale SPF/RSPF installiert ist) (wenn der optionale SPF/RSPF installiert ist) Aussehen Die obige Abbildung wird benutzt, wenn im Gerät eine... -
Seite 7: Einrichtung
Chapter 1 EINRICHTUNG VOR DER SOFTWAREEINRICHTUNG Dieses Kapitel erläutert, wie die Software installiert und konfiguriert wird, die für die Drucker- und Scannerfunktionen des Geräts erforderlich ist. In dieser Anleitung wird auf die CD-ROM im Lieferumfang des Geräts einfach als "CD-ROM" verwiesen. Hinweis SOFTWARE Die CD-ROM im Lieferumfang des Geräts enthält die folgende Software:... -
Seite 8: Einschalten Des Geräts
EINRICHTUNG EINSCHALTEN DES GERÄTS Der Netzschalter befindet sich an der linken Seite des Geräts. Bringen Sie den Netzschalter in die Stellung "EIN". INSTALLIEREN DER SOFTWARE • Die in diesem Handbuch abgebildeten Fenster gelten hauptsächlich für Windows Vista. Bei anderen Versionen Hinweis von Windows können einige Fenster von denen in diesem Handbuch abweichen. - Seite 9 Befolgen Sie die Anweisungen auf dem Bildschirm. und eine Warnmeldung in Bezug auf den Windows-Logotest oder eine digitale Wenn die Meldung "Die Installation der SHARP ist Signatur erscheint, klicken Sie auf abgeschlossen." angezeigt wird, klicken Sie auf die "Installation fortsetzen" oder "Ja".
- Seite 10 EINRICHTUNG Gehen Sie zum Installieren des Treibers nach den Anweisungen in dem Plug-and-Play-Fenster vor. Befolgen Sie die Anweisungen auf dem Bildschirm. • Wenn Sie Windows Vista/7 verwenden und Vorsicht ein Fenster mit einer Sicherheitswarnung angezeigt wird, klicken Sie unbedingt auf "Diese Treibersoftware trotzdem installieren".
-
Seite 11: An Einen Computer Anschliessen
AN EINEN COMPUTER ANSCHLIESSEN Befolgen Sie die unten beschriebenen Schritte, um das Gerät an Ihren Computer anzuschließen. Das USB-Kabel für den Anschluss des Geräts an Ihren Computer ist nicht im Lieferumfang des Geräts enthalten. Bitte kaufen Sie das entsprechende Kabel für Ihren Computer. Schnittstellenkabel USB-Kabel Paarig verdrilltes, abgeschirmtes Kabel für Hochgeschwindigkeitsübertragung (max. -
Seite 12: Verwenden Des Geräts Als Freigegebener Drucker
EINRICHTUNG VERWENDEN DES GERÄTS ALS FREIGEGEBENER DRUCKER Wenn das Gerät als freigegebener Drucker in einem Windows-Netzwerk verwendet wird, befolgen Sie diese Schritte, um den Druckertreiber auf dem Client-Computer zu installieren. Um die entsprechenden Einstellungen beim Druckserver zu konfigurieren, schlagen Sie im Bedienungshandbuch Hinweis oder in der Hilfedatei Ihres Betriebssystems nach. -
Seite 13: Den Druckertreiber Konfigurieren
Menü "Einstellung Papierformat" aus. and then select "Printers and Faxes". Wiederholen Sie diese Schritte für jedes Papiereinzugsfach. Klicken Sie auf das "SHARP MX-XXXX" Druckertreibersymbol und gehen Sie dann auf "Eigenschaften" im "Organisieren"-Menü. • Rechtsklicken Sie unter Windows 7 auf das Druckertreibersymbol "SHARP MX-XXXX"... -
Seite 14: Einrichten Von Button Manager
Wählen Sie "SC1:" aus dem Wählen Sie "SC2:" aus dem Pulldown-Menü Pulldown-Menü "Ereignis auswählen". "Ereignis auswählen". Wählen Sie "Programm starten" und dann "Sharp Button Manager AA" aus dem Pulldown-Menü. Verfahren Sie ebenso für jedes ScanMenü bis "SC6:". Klicken Sie auf die Schaltfläche "OK". -
Seite 15: Windows 2000
EINRICHTUNG Windows 2000 Klicken Sie auf die Schaltfläche Wählen Sie "Sharp Button Manager "Start", wählen Sie "Einstellungen", AA" unter "An diese Anwendung und klicken Sie dann auf senden". "Systemsteuerung". Doppelklicken Sie auf das Symbol "Scanner und Kameras". Wählen Sie "SHARP MX-XXXX" und klicken Sie dann auf die Schaltfläche... -
Seite 16: Problemlösung
PROBLEMLÖSUNG Wenn die Software nicht korrekt installiert ist, überprüfen Sie die folgenden Punkte auf Ihrem Computer. Der Treiber kann nicht installiert Das Plug-and-Play-Fenster erscheint werden (Windows 2000/XP) nicht Wenn der Treiber unter Windows 2000/XP nicht Wenn der Plug&Play-Bildschirm nicht erscheint, installiert werden kann, befolgen Sie diese Schritte, nachdem Sie das Gerät über ein USB-Kabel mit Ihrem um die Einstellungen Ihres Computers zu überprüfen. -
Seite 17: Deinstallieren Der Software
"Hardware" und auf die Schaltfläche "Geräte-Manager". Klicken Sie auf das Symbol neben "Andere Geräte". Wenn "SHARP MX-XXXX" erscheint, wählen Sie das Element aus und löschen es. Wenn "Andere Geräte" nicht angezeigt wird, Hinweis schließen Sie das Fenster "Geräte-Manager". Installieren Sie die Software wie unter "INSTALLIEREN DER SOFTWARE"... -
Seite 18: Vor Der Gerätebenutzung
Kapitel 2 VOR DER GERÄTEBENUTZUNG Dieses Kapitel enthält Elementarinformationen, die vor der Gerätebenutzung unbedingt gelesen werden müssen. TEILE- UND FUNKTIONSBEZEICHNUNGEN USB 2.0-Anschluss Oberes Fach (bei installiertem Auftragstrennungsmodul) Dient zum Anschluss Ihres Computers bei Verwendung der Drucker- und Scannerfunktionen. Faxnachrichten (bei installierter Faxoption) und Druckaufträge werden in dieses Fach Ladeeinheitsreiniger ausgegeben. - Seite 19 VOR DER GERÄTEBENUTZUNG Originalabdeckung (wenn installiert) Rechte Abdeckung (bei installiertem SPF/ RSPF) Öffnen Sie diese Abdeckung zum Kopieren über das Vorlagenglas. Öffnen Sie diese Abdeckung, um gestaute Originale zu entfernen. Seitenverkleidung Entriegelungshebel der Fixiereinheit Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen.
-
Seite 20: Bedienfeld
VOR DER GERÄTEBENUTZUNG BEDIENFELD LAUTSP. (R) KOPIE FAX STATUS SHIFT ON LINE DRUCKEN WAHLWDH. DATEN SPEZIAL FUNKTION SCAN KURZWAHL KOPIE BELICHTUNG ZEICHEN DATEN SCAN FARBMODUS KOMM. EINSTELLUNG PROGRAMM LEER/– Tasten für die Faxfunktion (bei installierter Taste [FAX STATUS] (bei installierter Faxoption) Faxoption) Diese Tasten werden im Faxmodus verwendet. - Seite 21 VOR DER GERÄTEBENUTZUNG INTERRUPT ZURÜCK PQRS WXYZ @.- _ PAPIERWAHL ABBILDUNGSVERH. AUTO IMAGE AUSGABE 2 SEITIG KOPIEREN AUFLÖSUNG ADRESSE FORMAT ORIGINALGRÖßE ZWEISEITIG AUFLÖSUNG ADRESSE RUNDSENDEN ORIGINALGRÖßE ZWEISEITIG READ-END ACC. #-C 24 25 Taste / Anzeige [FAX] (bei installierter Pfeiltasten Faxoption) Drücken Sie diese Tasten, um die Markierung (die Anzeige LEITUNG, Anzeige DATEN anzeigt, dass ein Eintrag ausgewählt ist) im...
-
Seite 22: Anzeigefeld (Ausgangsbildschirm)
VOR DER GERÄTEBENUTZUNG Anzeigefeld (Ausgangsbildschirm) Beispiel: Kopiermodus Symbole, die im Feld für Spezialfunktionssymbole angezeigt werden 1-seitig nach 2- Kopierbereit seitig kopieren (nur Rand- & MX-M182D/MX- Mittenlöschung M202D/MX-M232D) AUTO 100% 2-seitig nach 2- seitig kopieren (nur AUTO 2-auf-1-Kopie MX-M182D/MX- M202D/MX-M232D) 2-seitig nach 1- 4-auf-1-Kopie seitig kopieren Doppelseitenkop... -
Seite 23: Ein-Und Ausschalten Des Geräts
EIN-UND AUSSCHALTEN DES GERÄTS Der Netzschalter befindet sich an der linken Seite des Geräts. EINSCHALTEN AUSSCHALTEN Bringen Sie den Netzschalter in die Vor dem "AUSSCHALTEN" des Netz- Stellung "EIN". schalters, muß beachtet werden, daß das Gerät nicht mehr arbeitet. Das Gerät benötigt etwa 25 Falls der Netzschalter aus ist, Sekunden zur Vorwärmung. -
Seite 24: Papier Einlegen
SHARP empfohlenem Papier kann Papierstaus oder verwischte Ausdrucke hervorrufen. Falls nicht von SHARP empfohlene Druckmedien zwingend benutzt werden müssen, führen Sie diese in Einzelblättern von Hand ins Eingabefach ein (versuchen Sie nicht, diese Medien zum kontinuierlichen Drucken oder Kopieren einzusetzen). -
Seite 25: Papier Einlegen
VOR DER GERÄTEBENUTZUNG PAPIER EINLEGEN Zum Papiereinlegen darf das Gerät nicht arbeiten und es müssen folgende Schritte beachtet werden: Beladung der Papierkassette Heben Sie die Kassette leicht an und Legen Sie das Papier in die Kassette. ziehen Sie sie bis zum Anschlag heraus. •... -
Seite 26: Papier In Das Manuelle Eingabefach Einlegen
• Beim Einlegen von Briefumschlägen beachten, daß diese gerade und flach sind und keine schlecht verklebten, leicht aufstehende Ränder haben (ausgenommen die Verschlußlasche). • Spezialpapiere mit Ausnahme der von SHARP empfohlenen Transparentfilme, Etikettenbögen und Briefumschläge müssen einzeln ins manuelle Eingabefach eingelegt werden. -
Seite 27: Papierformat Eines Fachs Ändern
VOR DER GERÄTEBENUTZUNG Briefumschläge Legen Sie nie Umschläge mit den folgenden Eigenschaften ein. Sie bewirken Papierstau: • Umschläge mit Metallteilen, Schnappverschlüssen, Schnüren, Löchern oder Fenstern. • Umschläge mit unebenen Fasern, Kohlepapier oder Glanzpapieroberflächen. • Umschläge mit 2 oder mehr Verschlußklappen. •... -
Seite 28: Automatische Fachauswahl Aktivieren (Deaktivieren)
VOR DER GERÄTEBENUTZUNG Drücken Sie die Taste [OK]. Drücken Sie die Taste [OK]. Es wird eine Meldung Das gewählte Papierformat wird gespeichert. Anschließend wird angezeigt, die Sie zum wieder der Ausgangsbildschirm Bestätigen des neuen angezeigt. Papierformats auffordert. Bringen Sie das Papierformatetikett für das Hinweis in Schritt 6 gewählte Format rechts am Papierfach an. -
Seite 29: Kostenstellenmodus
KOSTENSTELLENMODUS Wenn der Kostenstellenmodus aktiviert ist, wird ein Zählwert der von jedem Konto gedruckten Seiten gespeichert. Die Seitenzählwerte können im Anzeigefeld angezeigt werden. Diese Funktion wird in den Systemeinstellungen aktiviert. (Details zu den Zählwerten im Kopier-, Drucker- und Scannermodus sind auf S.114 enthalten. -
Seite 30: Kopierfunktionen
Kapitel 3 KOPIERFUNKTIONEN Dieses Kapitel erläutert die Verwendung der Kopierfunktionen. NORMALES KOPIEREN Dieser Abschnitt erklärt, wie man eine ganz gewöhnlich Kopie macht. Wenn "Kostenstellenmodus" aktiviert ist (S.114), müssen Sie Ihre fünfstellige Kontonummer eingeben. Kopieren über das Vorlagenglas Öffnen Sie den SPF/RSPF und legen Vergewissern Sie sich, dass das Sie das Original mit der bedruckten gewünschte Papierfach ausgewählt ist. -
Seite 31: Kopieren Vom Spf/Rspf
KOPIERFUNKTIONEN • Das mittlere Fach kann bis zu 250 Blatt Taste [START] drücken ( ) um das Hinweis Papier aufnehmen (150 Blatt, wenn das Kopieren zu beginnen. Auftragstrennungsmodul installiert ist). • Ca. eine Minute nach dem Ende des Die Kopie wird im Kopiervorgangs wird die "automatische Rückstellung"... - Seite 32 KOPIERFUNKTIONEN Automatischer Papierwahlmodus (Wenn zwei oder mehr Papierkassetten vorhanden sind) Wenn die automatische Papierwahl aktiviert ist, erscheint "AUTOMATISCH" in der Papierformatanzeige. Diese Funktion wählt automatisch Papier im Format des Originals (A5, B5, B5R, A4, A4R, B4, A3, 5-1/2" x 8-1/2", 8-1/ 2"...
- Seite 33 KOPIERFUNKTIONEN Hinweise zur Position der Kopie auf dem Kopierpapier Auch wenn dasselbe Original auf dieselbe Papiersorte kopiert wird, können Unterschiede im Originalformat, im gescannten Bereich (Vorlagenglas oder Originaleinzug), im ausgewählten Papierfach, im Vergrößerungs-/ Verkleinerungsverhältnis und in anderen Parametern in einer unterschiedlichen Positionierung der ausgedruckten Kopie resultieren.
-
Seite 34: Hellere Oder Dunklere Kopien Erstellen
KOPIERFUNKTIONEN HELLERE ODER DUNKLERE KOPIEN ERSTELLEN Die Kopierbelichtung kann nach Bedarf auf das Original eingestellt werden. Es stehen drei Belichtungsarten zur Verfügung: "AUTOMATISCH", "TEXT" und "FOTO". Bei Verwendung von "TEXT" oder "FOTO" kann die Belichtung manuell auf fünf Stufen eingestellt werden. Automatisch Dies ist die Standardbelichtungsart. -
Seite 35: Wählen Der Papierkassette
KOPIERFUNKTIONEN WÄHLEN DER PAPIERKASSETTE Der automatische Papierwahlmodus (S.31) ist normalerweise immer in Betrieb (sofern er nicht deaktiviert wurde) und daher wird automatisch die Kassette mit dem Papierformat ausgewählt, das dem Original entspricht, wenn das Original auf die Dokumentenglasplatte gelegt und das Originalformat ausgewählt wird, oder wenn das Original in den SPF/RSPF eingelegt wird. -
Seite 36: Originalformat Auswählen
KOPIERFUNKTIONEN ORIGINALFORMAT AUSWÄHLEN Wenn Sie ein Original in einem Nichtstandardformat* eingelegt haben, oder das Format des Originals nicht korrekt erkannt wird, können Sie das Originalformat manuell einstellen. Gehen Sie nach dem Einlegen des Originals in den Originaleinzug oder auf das Vorlagenglas wie nachfolgend beschrieben vor. * Standardformate: Hinweis Die folgenden Formate können korrekt erkannt werden: A3, B4, A4, A4R, A5. -
Seite 37: Einzelblatteinzug Zum Kopieren Eines Originals In Einem Sonderformat Verwenden
KOPIERFUNKTIONEN EINZELBLATTEINZUG ZUM KOPIEREN EINES ORIGINALS IN EINEM SONDERFORMAT VERWENDEN Wenn Sie den Einzelblatteinzug zum Kopieren verwenden und das auf das Vorlagenglas gelegte Original als ein Sonderformat erkannt wird, werden Sie über die Anzeige zur Auswahl des Originalformats aufgefordert. Gehen Sie in diesem Fall wie folgt vor. Laden Sie Papier in den Drücken Sie die Taste [OK]. -
Seite 38: Kopien Vergrössern Oder Verkleinern
KOPIEN VERGRÖSSERN ODER VERKLEINERN Kopien können nach einer von drei Methoden vergrößert oder verkleinert werden: • Automatische Auswahl eines Kopierverhältnisses entsprechend des Papierformats: Automatische Auswahl des Kopierverhältnisses • Eingabe eines Kopierverhältnisses von 25 % bis 400 %: Voreingestellte Kopierverhältnisse/Zoom • Getrennte Auswahl des vertikalen und horizontalen Kopierverhältnisses: XY-Zoom Bei Verwendung des SPF/RSPF kann ein Zoomkopierverhältnis im Bereich von 50 % bis 200 % gewählt werden. -
Seite 39: Kopierverhältnis Manuell Wählen (Voreingestelltes Kopierverhältnis/Zoom Verwenden)
KOPIERFUNKTIONEN KOPIERVERHÄLTNIS MANUELL WÄHLEN (VOREINGESTELLTES KOPIERVERHÄLTNIS/ZOOM VERWENDEN) • Zum schnellen Reduzieren oder Erhöhen des Legen Sie das Original in den Zoomverhältnisses halten Sie die Taste [ ] oder Originaleinzug oder auf das Vorlagenglas. ] gedrückt. Die Werte werden bis zum Erreichen des nächsten voreingestellten Verkleinerungs- bzw. -
Seite 40: Getrennte Vorwahl Der Vertikalen Und Horizontalen Kopierverhältnisse (Kopieren Mit Xy Zoom)
KOPIERFUNKTIONEN GETRENNTE VORWAHL DER VERTIKALEN UND HORIZONTALEN KOPIERVERHÄLTNISSE (Kopieren mit XY ZOOM) Die XY Zoom-Funktion erlaubt die horizontalen und vertikalen Kopierverhältnisse unabhängig voneinander zu ändern. Beispiel: Verkleinerung nur in horizontaler Richtung. Original Kopie • Diese Gerätefunktion kann nicht zusammen mit der 2 IN 1 oder 4 IN 1 Kopie benutzt werden. (S.51) Hinweis •... - Seite 41 KOPIERFUNKTIONEN Drücken Sie die Taste Wählen Sie alle anderen erforderlichen Kopiereinstellungen und drücken Sie dann die Taste XY-ZOOM [START] ( 115% ZOOM 100% 115% WXYZ READ ACC. #-C 100% @.-_ [ ]: AD-END Anschließend kann das vertikale Kopierverhältnis gewählt werden. Wenn die Taste [ABBILDUNGSVERH.] Hinweis gedrückt wird, während XY-...
-
Seite 42: Automatisches Zweiseitiges Kopieren (Mx-M182D/Mx-M202D/Mx-M232D)
AUTOMATISCHES ZWEISEITIGES KOPIEREN (MX-M182D/MX-M202D/MX-M232D) Zwei Originale, die auf die Dokumentenglasplatte gelegt werden, können auf die beiden Seiten eines einzelnen Blattes Papier kopiert werden. Außerdem können über den RSPF zwei Originale auf ein Blatt Papier kopiert werden oder ein zweiseitiges Original auf zwei Blätter Papier oder ein zweiseitiges Original auf jede Seite eines einzelnen Blatts Papier. Dies ist eine komfortable Funktion zum Kopieren von Dokumenten zum Ausweisen und hilft beim Papiersparen. -
Seite 43: Zweiseitiges Kopieren Von Einseitigen Originalen
KOPIERFUNKTIONEN ZWEISEITIGES KOPIEREN VON EINSEITIGEN ORIGINALEN • Die folgenden Papierformate können verwendet werden: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", 8-1/2" x 14", 8- 1/2" x 13", 8-1/2" x 11" und 8-1/2" x 11"R. • Bei Verwendung des Einzelblatteinzugs ist kein automatisches zweiseitiges Kopieren möglich. Kopieren über den SPF/RSPF Vergewissern Sie sich, dass kein Wenn die Rückseite der Kopie... - Seite 44 KOPIERFUNKTIONEN Kopieren über das Vorlagenglas Legen Sie das Original für die Vergewissern Sie sich, dass das Vorderseite der Kopie auf das gewünschte Papierfach ausgewählt Vorlagenglas und schließen Sie den ist. SPF/RSPF. Stellen Sie die Zahl der Kopien ein und drücken Sie die Taste [START] WXYZ Drücken Sie die Taste [2 SEITIG KOPIEREN].
-
Seite 45: Zweiseitiges Kopieren Von Zweiseitigen Originalen (Nur Bei Verwendung Des Rspf)
KOPIERFUNKTIONEN ZWEISEITIGES KOPIEREN VON ZWEISEITIGEN ORIGINALEN (NUR BEI VERWENDUNG DES RSPF) • Die folgenden Papierformate können verwendet werden: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", 8-1/2" x 14", 8- 1/2" x 13", 8-1/2" x 11" und 8-1/2" x 11"R. •... -
Seite 46: Einseitiges Kopieren Von Zweiseitigen Originalen (Nur Bei Verwendung Des Rspf)
KOPIERFUNKTIONEN EINSEITIGES KOPIEREN VON ZWEISEITIGEN ORIGINALEN (NUR BEI VERWENDUNG DES RSPF) • Die folgenden Papierformate können verwendet werden: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", 8-1/2" x 14", 8- 1/2" x 13", 8-1/2" x 11" und 8-1/2" x 11"R. •... -
Seite 47: Vorder- Und Rückseitenkopieren Mit Dem Manuellen Eingabefach
VORDER- UND RÜCKSEITENKOPIEREN MIT DEM MANUELLEN EINGABEFACH Um manuelle Vorder- und Rückseitenkopieren durchzuführen, befolgen Sie diese Schritte: Beispiel: Kopieren der Originale A und B auf beide Seite eines Blattes Dieses Gerät ist standardmäßig mit einer 2-Seiten- Kopierfunktion ausgestattet, die das Kopierpapier automatisch wendet. -
Seite 48: Doppelseitenkopie
DOPPELSEITENKOPIE Ein Doppelseitenoriginal kann automatisch auf zwei Einzelblätter kopiert werden. Diese Funktion ist praktisch, um Kopien aus Büchern und anderen Doppelseitenoriginalen in einem Arbeitsgang auf zwei einzelne Blätter zu verteilen. Kopie Original • Für die Doppelseitenkopie muß Papier A4 Format verwendet werden. •... -
Seite 49: Kopiervorgang Unterbrechen (Unterbrochenes Kopieren)
KOPIERVORGANG UNTERBRECHEN (Unterbrochenes Kopieren) Ein Kopiervorgang kann vorübergehend unterbrochen werden, um das Ausführen eines anderen Kopiervorgangs zu ermöglichen. (Unterbrochenes Kopieren) Wenn der zwischengeschaltete Kopiervorgang beendet ist, wird der unterbrochene Kopiervorgang mit den ursprünglichen Einstellungen fortgesetzt. • Ein Kopiervorgang, für den das Vorlagenglas verwendet wird und für den "NICHT SORTIEREN" gewählt ist, kann nicht unterbrochen werden, um einen anderen Kopiervorgang zwischenzuschalten. -
Seite 50: Praktische Kopierfunktionen
PRAKTISCHE KOPIERFUNKTIONEN Dieser Abschnitt erläutert die wichtigsten praktischen Kopierfunktionen. BILDDREHUNG 90 GRAD (Kopie mit Drehen) Wenn "Automatischer Papierwahlmodus" oder "automatische Wahl des Kopierverhältnisses" in Betrieb sind und das Original in einer Richtung (vertikal oder horizontal) eingelegt wird, welche von der des Papiers verschieden ist, wird das ursprüngliche Bild 90 Grade automatisch gedreht, um korrektes Kopieren auf das Kopierpapier zu ermöglichen. - Seite 51 KOPIERFUNKTIONEN Legen Sie die Originale in den Wenn die START-Anzeige aufleuchtet, Originaleinzug oder das erste Original tauschen Sie das eingelegte Original auf das Vorlagenglas. gegen das nächste aus und drücken die Taste [START] ( Wenn die Originale in den Originaleinzug gelegt werden, Wiederholen Sie Schritt 6, bis wird der Sortiermodus alle Originale gescannt sind.
-
Seite 52: Kopieren Mehrseitiger Originale Auf Ein Einzelnes Blatt (2 In 1 / 4 In 1 Kopie)
KOPIERFUNKTIONEN KOPIEREN MEHRSEITIGER ORIGINALE AUF EIN EINZELNES BLATT (2 IN 1 / 4 IN 1 Kopie) Mehrseitenoriginale können auf ein einzelnes Blatt in einem ausgewählten Anordnungsmuster kopiert werden. Diese Funktion ist praktisch, um Mehrseitenunterlagen in einem kompakten Format zusammenzufassen oder um einen Überblick aller Seiten eines Dokumentes auf einer oder wenigen Seite(n) zu erstellen. - Seite 53 KOPIERFUNKTIONEN Wählen Sie "2auf1/4auf1" mit der Wählen Sie die Rahmeneinstellung Taste [ ] oder [ ]. mit der Taste [ ] oder [ ]. SPEZIALMODI 2in1 DOPPELS. KOPIE MUSTER 1 2auf1/4auf1 TIG KOPIEREN EISEITIG XY-ZOOM EISEITIG [OK]:WEITER RAHMEN Wählen Sie entweder durchgehende Linie, Drücken Sie die Taste [OK].
-
Seite 54: Randerstellung Beim Kopieren(Randversetzung)
KOPIERFUNKTIONEN RANDERSTELLUNG BEIM KOPIEREN(Randversetzung) Die Randversetzungsfunktion verschiebt das auf Kopie abgebildete Original, um einen Seitenrand zu erstellen. Standardmäßig wird ein Rand von 10 mm an der linken Papierkante eingefügt. Rand (oben) Rand (links) Original Kopie Original Kopie • Sie können auswählen, ob der Rand oben oder links eingefügt werden soll. •... -
Seite 55: Löschen Von Schatten An Den Rändern Einer Kopie (Kopie Löschen)
KOPIERFUNKTIONEN LÖSCHEN VON SCHATTEN AN DEN RÄNDERN EINER KOPIE (Kopie löschen) ● Diese Funktion wird verwendet, um automatisch Schatten zu unterdrücken, die an den Ränder der Kopien von Büchern und anderen dicken Originalen auftreten. Die Schatten werden entsprechend der Größe des Papiers gelöscht. - Seite 56 KOPIERFUNKTIONEN Wählen Sie die Löschbreite mit der Taste [ ] oder [ ]. Wenn Sie 0 mm wählen, erscheint das gedruckte Ergebnis genauso wie bei der Auswahl der Option "ABBRUCH". Drücken Sie die Taste [OK]. Anschließend wird der Ausgangsbildschirm angezeigt. Wählen Sie alle anderen erforderlichen Kopiereinstellungen und drücken Sie dann die Taste [START] (...
-
Seite 57: Card Shot
CARD SHOT Beim Kopieren einer Karte können Sie mit Hilfe dieser Funktion die Vorder- und Rückseite der Karte auf einem einzelnen Blatt Papier abbilden. Die Funktion erstellt auf dem Papier zentrierte 2-auf-1-Kopien der Vorder- und Rückseite der Karte. Original Kopie KARTE KARTE Vorderseite der Karte... - Seite 58 KOPIERFUNKTIONEN Drücken Sie die Taste [START] ( Die Vorderseite der Karte wird gescannt. WXYZ @.- _ AD-END Drehen Sie das Original um und legen Sie es auf das Vorlagenglas. Drücken Sie die Taste [START] ( Der Kopiervorgang beginnt, nachdem beide Seiten des Originals gescannt wurden.
-
Seite 59: Id-Kart.-Kopie
ID-KART.-KOPIE Mithilfe dieser Funktion können Sie sowohl die Vorder- als auch die Rückseite einer ID-Karte auf eine Seite kopieren, diese Funktion kann auch als Randversetzungsfunktion verwendet werden. Nachfolgend sind die definierten Layoutmuster für die ID-Kart.-Kopie benannt. A5-A3-GRÖSSE (Werksseitige Standardeinstellung) A4-GRÖSSE Vorderseite Mittellinie Rückseite... - Seite 60 KOPIERFUNKTIONEN Drücken Sie die Taste [START] ( WXYZ @.- _ AD-END Der Scanvorgang einer Seite startet. • Drücken Sie die Taste [READ-END], um die erste Seite auszudrucken. Legen Sie die ID-Karte auf die andere Seite und drücken Sie die Taste [START] ( ).
-
Seite 61: Drucker Funktionen
Kapitel 4 DRUCKER FUNKTIONEN Dieses Kapitel erläutert die Verwendung der Druckerfunktionen. Der Vorgang zum Einlegen von Papier ist identisch mit dem Einlegen von Kopierpapier. Siehe "PAPIER EINLEGEN" (S.23). • Druckaufträge, die empfangen werden, während das Gerät kopiert oder scannt, werden im Speicher abgelegt. Hinweis Wenn der Kopierauftrag abgeschlossen ist, wird der Ausdruck der Druckaufträge gestartet. -
Seite 62: Wenn Beim Drucken Der Papiervorrat Im Fach Erschöpft Wird
DRUCKER FUNKTIONEN "ANPASSEN DES GEDRUCKTEN BILDES AN DAS Vergewissern Sie sich, dass "SHARP PAPIER (Anpassen)" (S.65), MX-xxxx" als Drucker ausgewählt ist. "DREHEN DES DRUCKBILDES UM 180 GRAD (Um 180 Grad drehen)" (S.65), Wenn Sie Druckeinstellungen ändern müssen, "WASSERZEICHEN DRUCKEN" (S.67), klicken Sie auf die Schaltfläche "Einstellungen",... -
Seite 63: Öffnen Des Druckertreibers Über Die Schaltfläche "Start
XXXX". Wählen Sie im Menü "Organisieren" die Option "Eigenschaften". • Rechtsklicken Sie unter Windows 7 auf das Druckertreibersymbol "SHARP MX-XXXX" und dann auf "Druckereigenschaften". • Unter Windows XP/2000 wählen Sie im Menü "Datei" die Option "Eigenschaften". Klicken Sie auf der Registerkarte "Allgemein"... -
Seite 64: Einstellungsbildschirm Druckertreiber
EINSTELLUNGSBILDSCHIRM DRUCKERTREIBER Bei den Kombinationen der Einstellungen, die im Einstellungsbildschirm des Druckertreibers vorgenommen werden können, gibt es einige Beschränkungen. Wenn eine Einschränkung gilt, erscheint ein Informationssymbol ( neben der Einstellung. Klicken Sie auf das Symbol, um eine Erläuterung der Einschränkung anzuzeigen. Die Einstellungen und das Bild der Maschine hängen vom Modell ab. -
Seite 65: Mehrere Seiten Auf Einer Seite Drucken
DRUCKER FUNKTIONEN MEHRERE SEITEN AUF EINER SEITE DRUCKEN Diese Funktion kann dazu verwendet werden, die Bildgröße zu verkleinern und mehrere Seiten auf einem Blatt Papier auszudrucken. Das ist die zweckdienliche Verfahrensweise, wenn Sie mehrere Bilder, wie zum Beispiel Fotos, auf einem Blatt Papier ausdrucken und wenn Sie Papier sparen möchten. -
Seite 66: Anpassen Des Gedruckten Bildes An Das Papier (Anpassen)
DRUCKER FUNKTIONEN ANPASSEN DES GEDRUCKTEN BILDES AN DAS PAPIER (Anpassen) Der Druckertreiber kann die Größe des Druckbilds an das Format des in das Gerät eingelegte Papier anpassen. Für diese Funktion befolgen Sie einfach die unten aufgeführten Schritte. Im nachstehenden Beispiel wird davon ausgegangen, dass Sie ein Dokument im DIN A3 Format auf ein Blatt Papier im DIN A4 Format drucken möchten. -
Seite 67: Druckbild Vergrössern/Verkleinern (Zoom)
DRUCKER FUNKTIONEN DRUCKBILD VERGRÖSSERN/VERKLEINERN (Zoom) Mit dieser Funktion wird das Bild auf den ausgewählten Prozentsatz vergrößert bzw. verkleinert. Sie können so ein kleines Bild vergrößern oder Ränder auf dem Papier hinzufügen, indem Sie das Bild geringfügig verkleinern. Die Einstellung "Zoom" ist nicht verfügbar, wenn "n-auf-Druck" ausgewählt ist. Hinweis Klicken Sie im Einstellungsbildschirm Wählen Sie das Zoomverhältnis. -
Seite 68: Einstellen Von Bildhelligkeit Und Bildkontrast (Bildeinstellungen)
DRUCKER FUNKTIONEN EINSTELLEN VON BILDHELLIGKEIT UND BILDKONTRAST (Bildeinstellungen) Helligkeit und Kontrast können beim Drucken eines Fotos oder eines anderen Bildes in den Druckeinstellungen justiert werden. Diese Einstellungen ermöglichen einfache Korrekturen, wenn auf Ihrem Computer keine Bildbearbeitungssoftware installiert ist. Klicken Sie im Einstellungsbildschirm Nehmen Sie die Einstellungen für die des Druckertreibers auf die Bildqualität vor. -
Seite 69: Zweiseitiges Drucken
DRUCKER FUNKTIONEN ZWEISEITIGES DRUCKEN Das Gerät kann beide Papierseiten bedrucken. Diese Funktion ist bei einer Vielzahl von Aufgaben hilfreich und erleichtert insbesondere das Erstellen einfacher Broschüren. Zweiseitiges Drucken hilft Ihnen ebenfalls, Papier zu sparen. Wählen Sie beim zweiseitigen Drucken auf der Registerkarte "Papier" für "Papierquelle" eine andere Quelle als Hinweis das manuelle Eingabefach. -
Seite 70: Speichern Von Häufig Verwendeten Druckeinstellungen
SPEICHERN VON HÄUFIG VERWENDETEN DRUCKEINSTELLUNGEN Die zum Druckzeitpunkt in jeder Registerkarte konfigurierten Einstellungen können als Benutzereinstellungen gespeichert werden. Das Speichern häufig verwendeter Einstellungen oder komplexer Farbeinstellungen unter einem gegebenen Namen erleichtert die Auswahl dieser Einstellungen, wenn Sie sie das nächste Mal benötigen. SPEICHERN VON EINSTELLUNGEN ZUM DRUCKZEITPUNKT (Benutzereinstellungen) -
Seite 71: Übersicht Über Das Druckstatus-Fenster
ÜBERSICHT ÜBER DAS DRUCKSTATUS-FENSTER Wenn der Druckvorgang gestartet wird, öffnet sich das Druckstatusfenster automatisch. Das Druckstatusfenster ist eine Funktion, die das Gerät steuert und den Namen des sich im Druck befindlichen Dokuments sowie eventuell auftretende Fehlermeldungen anzeigt. Statusfenster Registerkarte Informiert über den aktuellen Druckerstatus. Klicken Sie auf eine Registerkarte, um sie Status-Symbol aufzurufen. -
Seite 72: Scannerfunktionen
Kapitel 5 SCANNERFUNKTIONEN Dieses Kapitel erläutert die Verwendung der Scannerfunktionen. • Scanaufträge, die empfangen werden, während das Gerät kopiert oder druckt, werden im Speicher abgelegt. Hinweis Wenn der Kopierauftrag abgeschlossen ist, wird der Ausdruck der Scanaufträge gestartet. • Das Scannen ist nicht möglich, wenn die vordere oder die Seitenabdeckung zur Wartung des Geräts geöffnet ist, wenn es zu einem fehlerhaften Einzug kommt, wenn das Gerät kein Papier oder keinen Toner mehr hat oder wenn die Trommel ausgetauscht werden muss. -
Seite 73: Über Die Tasten Am Gerät Scannen
ÜBER DIE TASTEN AM GERÄT SCANNEN Nachfolgend wird das Scannen über die Taste [SCAN] beschrieben. Beim Scannen anhand dieser Methode wird die vorher festgelegte Anwendung automatisch gestartet und das gescannte Bild von ihr erfasst. • Die Scannerbetriebsart ist in den folgenden Situationen nicht verfügbar: Hinweis •... -
Seite 74: Button Manager
BUTTON MANAGER Button Manager ist ein Hilfsprogramm, das die Verwendung der Scannerfunktion über die Taste [SCAN] am Gerät ermöglicht. Mit der Button Manager-Software können Sie jedem der sechs Scanziele des Geräts eine Zielanwendung zuordnen. Zum Scannen über das Bedienfeld des Geräts müssen die Einstellungen in der Systemsteuerung nach dem Installieren von Button Manager konfiguriert werden. -
Seite 75: Einstellungen Von Button Manager
Schaltfläche "Start", wählen Sie "Alle angezeigten Scanziels geändert. Programme" ("Programme" unter Windows (Beispiel: SC1: XXXXX) 2000), wählen Sie "Sharp Button Manager AA" und klicken Sie dann auf "Button • Wenn Sie "Duplex – Buch" oder "Duplex – Manager", um Button Manager zu starten. -
Seite 76: Scannen Von Ihrem Computer
Informationen zu den TWAIN- und WIA-Einstellungen finden Sie in der Hilfedatei des Scannertreibers oder in der Windows-Hilfe. SCANNEN VON EINER MIT TWAIN KOMPATIBLEN ANWENDUNG Der SHARP-Scannertreiber ist mit dem TWAIN-Standard kompatibel, wodurch er mit einer Vielzahl von TWAIN- kompatiblen Anwendungen verwendet werden kann. Legen Sie die Originale, die Sie Wählen Sie im Menü... - Seite 77 SCANNERFUNKTIONEN Legen Sie den Scanbereich und die Scanvoreinstellungen fest. Weitere Informationen zum Festlegen des Scanbereichs und zur Einstellung der Scanvoreinstellungen finden Sie in der Hilfe des Scannertreibers. "Einstellungen des Scannertreibers" (S.77) • Das Scannen eines großen Bereichs bei einer hohen Auflösung führt zu einer Vorsicht großen Datenmenge und einer längeren Scanzeit.
-
Seite 78: Einstellungen Des Scannertreibers
SCANNERFUNKTIONEN Einstellungen des Scannertreibers Der Einstellungsbildschirm des Scannertreibers besteht aus dem "Einrichtungsbildschirm", über den Sie Scaneinstellungen auswählen können, und aus dem "Vorschau-Bildschirm", der das gescannte Bild zeigt. Um weitere Informationen zu den Scaneinstellungen zu erhalten, klicken Sie auf die Schaltfläche "Hilfe" im Vorschaubildschirm, um die Hilfe anzuzeigen. Einrichtungsbildschirm Menü... - Seite 79 SCANNERFUNKTIONEN Vorschau- Bildschirm Vorschau-Bildschirm Schaltfläche "Automatische Scanbereichseinstellung" Klicken Sie auf die Schaltfläche "Vorschau" im Einrichtungsbildschirm, um das gescannte Bild Klicken Sie auf diese Schaltfläche, wenn der anzuzeigen. Sie können den Scanbereich festlegen, Vorschaubildschirm angezeigt wird, um den indem Sie mit der Maus im Fenster den Bereich Scanbereich automatisch auf das gesamte ziehen.
-
Seite 80: Scannen Von Einer Mit Wia Kompatiblen Anwendung (Windows Xp/Vista/7)
Geräte installiert sind, erscheint der müssen, bevor Sie den Scanauftrag Bildschirm "Gerät auswählen". Wählen Sie starten. "SHARP MX-XXXX" und klicken Sie dann auf • In Windows XP können Sie Hilfe zu einer die Schaltfläche "OK". Einstellung anzeigen lassen. Klicken Sie auf die Schaltfläche... -
Seite 81: Scannen Über Den "Scanner- Und Kamera-Assistent" (Windows Xp)
"Systemsteuerung", "Drucker und klicken, um das Bild in der Vorschau andere Hardware" und abschließend anzuzeigen. auf "Scanner und Kameras". Klicken Sie auf das "SHARP MX-XXXX"- Symbol und dann auf "Bilder übertragen" in "Bildverarbeitungsaufgaben". Der "Scanner- und Kamera-Assistent" wird angezeigt. - Seite 82 SCANNERFUNKTIONEN Wenn der Scanvorgang beendet ist, erscheint der folgende Bildschirm. Wählen Sie die nächste auszuführende Aufgabe, und klicken Sie dann auf die Schaltfläche "Weiter". Wenn Sie bereit sind, die Sitzung zu beenden, klicken Sie auf "Nichts". Klicken Sie auf die Schaltfläche "Fertig stellen".
-
Seite 83: Fehlersuche
Kapitel 6 FEHLERSUCHE Dieses Kapitel beschreibt Fehlersuche und Papierstaubeseitigung. FEHLERSUCHE Wenn Sie bei der Gerätebenutzung Probleme haben, sehen Sie bitte in der folgenden Fehlersuchtabelle nach, ob Sie das Problem selbst beseitigen können bevor Sie unseren Kundendienst anrufen. Viele Probleme können vom Benutzer leicht selbst gelöst werden. -
Seite 84: Geräte/Kopier Probleme
FEHLERSUCHE GERÄTE/KOPIER PROBLEME Die folgenden Probleme beziehen sich auf allgemeine Arbeitsvorgänge des Gerätes und auf Kopiervorgänge. Problem Ursache und Lösung Seite Das Gerätekabel ist an keine Netzsteckdose angeschlossen. → Stecken Sie den Netzstecker des Geräts in eine Netzsteckdose mit – Schutzerde. -
Seite 85: Papierstau
FEHLERSUCHE Problem Ursache und Lösung Seite Papierstau. → Zur Beseitigung des Papierstaus siehe "PAPIERSTAUBESEITIGUNG". Das Papier überschreitet die in der Gerätespezifikation angegebenen Formate und Gewichte. → Benutzen Sie Kopierpapier, das den angegebenen Normformaten entspricht. Papier ist wellig oder feucht. → Benutzen Sie kein welliges oder zerknittertes Papier. Tauschen Sie das Papier gegen trockenes Kopierpapier aus. -
Seite 86: Das Originalformat Wird Nicht Automatisch Gewählt, Oder Es Wird Auf Papier In Einem Anderen Format Als Dem Des Originals Kopiert
FEHLERSUCHE Problem Ursache und Lösung Seite War der SPF/RSPF (oder die Originalabdeckung) beim Einlegen des Originals auf das Vorlagenglas vollständig geöffnet? → Öffnen Sie den SPF/RSPF vollständig und legen Sie das Original auf das Vorlagenglas. Schließen Sie den SPF/RSPF (oder die Originalabdeckung). -
Seite 87: Die Anzeige Erlischt
FEHLERSUCHE Problem Ursache und Lösung Seite Alle anderen Anzeigen erlöschen. → Wenn andere Anzeigen leuchten, ist das Gerät in "Vorwärmmodus". Drücken Sie irgendeine Taste auf dem Bedienfeld, um den normalen Betrieb fortzusetzen. Die Anzeige erlischt. Die START-Anzeige blinkt. → Das Gerät befindet sich im Modus Auto-Gesamt-Aus. Drücken Sie die Taste [START] ( ), um wieder in den normalen Betrieb zu schalten. -
Seite 88: Drucker- Und Scanner Probleme
→ Warten Sie, bis der Kopierauftrag ausgeführt ist. Ihr Gerät wurde in der aktuellen Anwendung für den Druckauftrag falsch gewählt. → Wenn Sie "Drucker" im "Datei"-Menü wählen, müssen Sie "SHARP MX- – Das Gerät druckt nicht. XXXX" im "Drucker"-Dialogfeld auswählen (wobei XXXX die (ONLINE-Anzeige blinkt nicht.) -
Seite 89: Eine Hinweisseite (Np-001) Wurde Gedruckt, Aber Die Druckdaten Wurden Nicht Vollständig Gedruckt
FEHLERSUCHE Problem Ursache und Lösung Seite Ein Druckauftrag wurde an das Gerät gesendet, der mehr Daten enthält, als der Speicher aufnehmen kann. → Deaktivieren Sie die ROPM-Funktion auf der Registerkarte Eine Hinweisseite (NP-001) wurde "Konfiguration" im Einstellungsbildschirm des Druckertreibers. Wenn Sie gedruckt, aber die Druckdaten wurden die ROPM-Funktion verwenden müssen, unterteilen Sie die Druckdaten nicht vollständig gedruckt. -
Seite 90: Das Gedruckte Bild Ist Dunkler Oder Heller Als Erwartet
FEHLERSUCHE Problem Ursache und Lösung Seite Die Einstellung für die Druckstärke ist nicht angemessen. → Sie können die Druckstärke über den Druckertreiber einstellen. Klicken Das gedruckte Bild ist dunkler oder Sie im Einstellungsbildschirm des Druckertreibers auf die Registerkarte – heller als erwartet. "Erweitert", und klicken Sie dann auf die Schaltfläche "Kompatibilität". -
Seite 91: Bild-Scan Unmöglich
FEHLERSUCHE Problem Ursache und Lösung Seite Wenn Scannen unmöglich ist, schalten Sie Ihren Computer und den Gerätnetzschalter aus und ziehen das Netzkabel vom Gerätes ab. Dann starten zuerst Sie Ihren Computer wieder, stecken das Gerätenetzkabel in die Steckdose, schalten den –... -
Seite 92: Anzeigen Und Meldungen
ANZEIGEN UND MELDUNGEN Wenn eine der folgenden Meldungen in der Anzeige erscheint, sollten Sie umgehend die von der Meldung geforderten Maßnahmen ergreifen. Meldung Maßnahme (Wartungssymbol) Es sind Routinewartungsmaßnahmen erforderlich. Wenden Sie sich an Ihre autorisierte Servicevertretung. (Entwicklerwechselsymbol) Es muss Entwickler nachgefüllt werden. Wenden Sie sich baldmöglichst an Ihre autorisierte Servicevertretung. -
Seite 93: Papierstaubeseitigung
PAPIERSTAUBESEITIGUNG Wenn beim Kopieren ein Papierstau auftritt, erscheint die Meldung " Stau entfernen." und der Stausbereich wird angezeigt. Prüfen Sie das Gerät in diesem Bereich und beseitigen Sie den Papierstau. Das Papier kann zerreißen, wenn Sie einen Papierstau entfernen. Im Fall eines Papierstaus vergewissern Sie sich Hinweis bitte, daß... -
Seite 94: Papierstau Im Manuellen Eingabefach
FEHLERSUCHE Legen Sie die im Display mit einer Gerätezone C negativen Zahl angezeigte Anzahl Entfernen Sie das falsch eingeführte Original aus Originale in die Dokumenten- dem Ausgabebereich. zuführung zurück und drücken Sie die Taste [START] ( Das Kopieren setzt genau an der Zahl der Originale wieder ein, die erreicht waren, als der Papierstau auftrat. -
Seite 95: Papierstau Im Gerät
FEHLERSUCHE PAPIERSTAU IM GERÄT Öffnen Sie das manuelle Eingabefach Suchen Sie den Ort des Papierstaus. und die Seitenverkleidung. Entfernen Sie den Papierstau, indem Sie für jeden Ort die Anweisungen der untenstehenden Abbildung befolgen. Wenn Papier hier falsch eingeführt wird, gehen Sie zu "B. Papierstau in der Fixiereinheit"... -
Seite 96: Papierstau In Der Fixiereinheit
FEHLERSUCHE B. Papierstau in der Fixiereinheit Drücken Sie behutsam auf beide Stellen Sie die Freigabehebel der Enden der Frontverkleidung und Fixiereinheit nach oben in ihre öffnen Sie diese. Betriebsposition zurück. Schließen Sie die Front- und Drehen Sie den Rollendrehknopf in Seitenverkleidungen. -
Seite 97: Papierstau Im Papiertransportbereich
FEHLERSUCHE C. Papierstau im Papiertransportbereich Öffnen Sie die Papierführung der Fixiereinheit durch Niederdrücken des grün markierten Schutzes der Führung und entfernen Sie den Papierstau. Vergewissern Sie sich, dass die gestauten Blätter während der Beseitigung nicht zerrissen werden. Die Fixiereinheit wird extrem heiß. Warnung Berühren Sie die Fixiereinheit nicht, wenn Sie einen Papierstau beseitigen. -
Seite 98: Papierstau In Der Oberen Papierkassette
FEHLERSUCHE PAPIERSTAU IN DER OBEREN PAPIERKASSETTE Sehen Sie vor dem Herausziehen der Papierkassette nach, ob kein Papierstau in der Kassette selbst vorliegt. Hinweis (S.94) Heben Sie die obere Papierkassette an, ziehen Sie sie heraus und entfernen Sie den Papierstau. Vergewissern Sie sich, dass die gestauten Blätter während der Beseitigung nicht... -
Seite 99: Papierstau In Der Unteren Papierkassette
FEHLERSUCHE PAPIERSTAU IN DER UNTEREN PAPIERKASSETTE • Sehen Sie vor dem Herausziehen der Papierkassette nach, ob kein Papierstau in der Kassette selbst vorliegt. Hinweis (S.94) • Um Papierstaus in den fakultativen 250-BLATT/2 x 250-BLATT Papierkassetten zu entfernen, gehen Sie folgendermaßen vor: Öffnen Sie die untere Schließen Sie die untere Seitenverkleidung. -
Seite 100: Austausch Der Tonerpatrone
AUSTAUSCH DER TONERPATRONE Wenn das Tonerwechselsymbol ( ) erscheint, ist nur noch wenig Toner vorrätig. Beschaffen Sie baldmöglichst eine Austauschkassette. Wenn die Meldung " Toner nachfüllen." in der Anzeige erscheint, muss die Tonerkassette ausgetauscht werden, bevor ein weiteres Kopieren möglich ist. Gehen Sie zum Austauschen der Tonerkassette wie folgt vor. •... -
Seite 101: Gesamtzahl Der Ausgegebenen Seiten Prüfen
Kapitel 7 ROUTINEWARTUNG In diesem Kapitel wird beschrieben, wie die Kopien- und Scanseitenzählung, die Ablesung des Tonerpulverniveaus und die Säuberung des Geräts für reibungslosen Betrieb erfolgt. GESAMTZAHL DER AUSGEGEBENEN SEITEN PRÜFEN Halten Sie zur Prüfung der Gesamtzahl der im Kopier-, Drucker- und Faxmodus ausgegebenen Seiten sowie der Gesamtzahl der im Scannermodus gescannten Seiten die Taste [KOPIE] gedrückt, während sich das Gerät im Bereitschaftszustand befindet. -
Seite 102: Routinewartung
ROUTINEWARTUNG REINIGUNG DER DOKUMENTENGLASPLATTE UND DES SPF/RSPF/DER DOKUMENTABDECKUNG Wenn die Dokumentenglasplatte, die Unterseite der Dokumentenabdeckung/des SPF/RSPF oder der Scanner für Originale, die aus dem SPF/RSPF ausgeworfen werden (die lange, schmale Glasoberfläche auf der rechten Seite der Dokumentenglasplatte), verschmutzt ist, können die Flecken auf den Kopien erscheinen. Halten Sie diese Teile immer sauber. Flecken oder Schmutz auf der Dokumentenglasplatte/dem SPF/RSPF werden ebenfalls kopiert. -
Seite 103: Reinigung Der Papiertransportrolle Des Manuellen Eingabefaches
ROUTINEWARTUNG REINIGUNG DER PAPIERTRANSPORTROLLE DES MANUELLEN EINGABEFACHES Wenn Papierstaus häufig mit Umschlägen, dickem Papier etc. durch das manuelle Eingabefach vorkommen, wischen Sie die Papiertransportrolle am Zufuhrschlitz des manuellen Eingabefaches mit einem weichen, sauberen, mit Alkohol oder Wasser befeuchtetem Tuch ab. Papiertransportrolle TRANSFERLADER-REINIGUNG Wenn Kopien anfangen, streifig oder klecksig zu werden, kann der Transferlader schmutzig sein. -
Seite 104: Anzeigekontrast Einstellen
ANZEIGEKONTRAST EINSTELLEN Der Anzeigekontrast kann wie folgt eingestellt werden. Betätigen Sie die Taste [SPEZIAL Stellen Sie den Kontrast mit der Taste FUNKTION]. [ ] oder [ ] ein. Drücken Sie die Taste [C], wenn Sie die ON LINE SPEZIALFUNKTION Standardkontrasteinstellung DATEN SPEZIAL ID-KART.-KOPIE... -
Seite 105: Anhang
20 Seiten/Minute MX-M232D max. 23 Seiten/Minute Auflösung 600 dpi Speicher 128 MB Emulation SHARP SPLC (Sharp Printer Language with Compression) Schnittstelle USB-Anschluss (USB 2.0) 10BASE-T/100BASE-TX [USB-Kabel] Paarig verdrilltes, abgeschirmtes Kabel (max. Länge 3 m, muss USB 2.0 Schnittstellenkabel unterstützen) Kaufen Sie bitte ein im Handel erhältliches USB-Kabel. -
Seite 106: Scannerfunktion
Kaufen Sie bitte ein im Handel erhältliches USB-Kabel. Scanner-Dienstprogramme Button Manager Aufgrund fortlaufender technischer Verbesserungen behält sich SHARP das Recht vor, das Design und die Hinweis Spezifikationen ohne vorherige Ankündigungen ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienfertigung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind... -
Seite 107: Optionale Ausrüstung
OPTIONALE AUSRÜSTUNG Das Gerät kann bei Bedarf durch das Installieren hilfreicher Zusatzausrüstung erweitert werden. • Aufgrund fortlaufender technischer Verbesserungen behält sich SHARP das Recht vor, das Design und die Hinweis Spezifikationen ohne vorherige Ankündigung zu ändern. • Peripheriegeräte sind in der Regel als Zusatzoptionen erhältlich, sind in einigen Modellen jedoch standardmäßig installiert. -
Seite 108: Automatischer Originaleinzug/ Automatischer Originaleinzug Mit Wendung
ANHANG AUTOMATISCHER ORIGINALEINZUG/ AUTOMATISCHER ORIGINALEINZUG MIT WENDUNG Für die Namen der Teile SPF/RSPF, siehe "TEILE- UND FUNKTIONSBEZEICHNUNGEN" (S.17) Spezifikationen AR-RP10 (Automatischer Originaleinzug AR-SP10 (Automatischer Originaleinzug) mit Wendung) Gewicht 56 g/m bis 90 g/m Annehmbares Format A5 bis A3 Original Bis zu 40 Blatt (Stärke 4 mm und weniger) Kapazität Für DIN B4 und größere Formate bis zu 30 Blätter Feststellbare... -
Seite 109: 250-Blatt Papierkassette/2 X 250-Blatt Papierkassette
ANHANG 250-BLATT PAPIERKASSETTE/2 X 250-BLATT PAPIERKASSETTE Diese Papierkassetten bieten den Komfort einer vergrößerten Papierkapazität für den Kopierer und eine größere Auswahlmöglichkeit an gleichzeitig vorhandenen Papierformaten. Das Modell AR-D36 enthält eine 250-Blatt-Papierkassette und das Modell AR-D37 hat zwei 250- Blatt- Papierkassetten. Teilbezeichnungen 250-Blatt papierkassette 2 x 250-Blatt Papierkassette... -
Seite 110: Lagerung Von Verbrauchsmaterial
LAGERUNG VON VERBRAUCHSMATERIAL Standardverbrauchsmaterialien für dieses Produkt, die vom Benutzer ausgetauscht werden können sind Papier und Tonerpatronen. Um beste Kopien zu erhalten, benutzen Sie nur SHARP Produkte. Nur echte Verbrauchsmaterialien von SHARP tragen das Echtheit garantierende Lieferetikett. GENUINE SUPPLIES RICHTIGE LAGERUNG ●... -
Seite 111: Systemeinstellungsanleitung
Kapitel 9 SYSTEMEINSTELLUNGSANLEITUNG ZWECK DER SYSTEMEINSTELLUNGEN Die Systemeinstellungen werden vom Administrator des Geräts verwendet und dienen zum Aktivieren bzw. Deaktivieren von Funktionen entsprechend den Erfordernissen an Ihrem Arbeitsplatz. Dieses Handbuch erläutert nur die allen Gerätefunktionen gemeinsamen Systemeinstellungen (Kopier- und Druckfunktionen) sowie die spezifisch auf die Kopierfunktion bezogenen Systemeinstellungen. •... -
Seite 112: Administrator-Passwort Programmieren
ADMINISTRATOR-PASSWORT PROGRAMMIEREN Betätigen Sie die Taste [SPEZIAL Drücken Sie die Taste [OK]. FUNKTION]. ADMIN.PAS.ÄNDERN SPEZIALFUNKTION ON LINE DATEN SPEZIAL ID-KART.-KOPIE AKTUELL :22222 FUNKTION SPEZIALMODI :----- SETZE ORIGINALGR. KOPIE BELICHTUNG PAPIERW Das Änderungsfenster für DATEN SCAN FARBMODUS AUFLÖSU SETZE PAPIERGRÖßE das Administrator- Passwort wird angezeigt. -
Seite 113: Systemeinstellungsliste
SYSTEMEINSTELLUNGSLISTE Nachfolgend werden die Grundprogramme für das Gerät und die auf die Kopierfunktion bezogenen Programme aufgelistet. Programme für den allgemeinen Programme für die Kopierfunktion Gerätebetrieb Programmbezeichnung Seite KOPIEREINSTELLUNGEN Programmbezeichnung Seite BELICHTUNG ÄNDERUNG DES ADMINISTRATOR-PASSWORTS GRUNDEINST. RAND ÄNDERUNG DES ADMINISTRATOR- PASSWORTS RANDLÖSCHUNG KONTOVERWALTUNG ID-KART.-EINST. -
Seite 114: Die Systemeinstellungen Verwenden
DIE SYSTEMEINSTELLUNGEN VERWENDEN Betätigen Sie die Taste [SPEZIAL Wählen Sie die gewünschte Auflösung FUNKTION]. mit den Tasten [ ] oder [ ] aus. MODUSAUSWAHL SPEZIALFUNKTION ON LINE ADMIN.PAS.ÄNDERN DATEN SPEZIAL ID-KART.-KOPIE KOPIERER FUNKTION SPEZIALMODI DRUCKER SETZE ORIGINALGR. SCANNER KOPIE BELICHTUNG PAPIERW DATEN SCAN... -
Seite 115: Kontoverwaltung
SYSTEMEINSTELLUNGSANLEITUNG KONTOVERWALTUNG GESAMT/KONTO Dieses Programm dient zur Anzeige der Diese Programme dienen zur kontobezogenen Seitenzählwerte für jedes Konto im Kopier-, Drucker- Verwaltung der Verwendung des Geräts. Um auf eines und Scanmodus sowie der dieser Programme zuzugreifen, wählen Sie Benutzungsbeschränkungen für den Kopier- und "KONTOVERWALTUNG"... -
Seite 116: Konto Verwalten
SYSTEMEINSTELLUNGSANLEITUNG Ein einzelnes Konto zurückstellen Löschen einer Kontonummer Wählen Sie "RESET EINZ.KONTO" mit der Wählen Sie "LÖSCHEN" mit den Tasten Taste [ ] oder [ ] und drücken Sie dann [ ] oder [ ] und betätigen Sie dann die die Taste [OK]. -
Seite 117: Kontobegrenzung
SYSTEMEINSTELLUNGSANLEITUNG KONTOBEGRENZUNG Drücken Sie die Taste [OK]. Dieses Programm dient zum Begrenzen der Zahl der Sie werden zu Schritt 2 zurückgeführt. Wenn Sie eine Begrenzung für die andere Funktion (Kopierer oder Seiten, die von jedem Konto über die Drucker- und Drucker) setzen wollen, wählen Sie sie in Schritt 2 aus Kopierfunktion erstellt werden können. -
Seite 118: Gerätesteuerung
SYSTEMEINSTELLUNGSANLEITUNG GERÄTESTEUERUNG SP. F. DRUCKER (Bei installiertem Dual-Funktions-Board) Diese Programme dienen zum Konfigurieren der Das Gerät verfügt über einen Speicher, in den Hardwarefunktionen des Geräts. Um auf eines dieser gescannte Originale eingelesen werden. Ein Teil des Programme zuzugreifen, wählen Sie "GERÄTESTEUERUNG"... -
Seite 119: Bed-Einstellungen
SYSTEMEINSTELLUNGSANLEITUNG Wählen Sie "AUTO. RÜCKSTELL." und drücken Sie Systemvoraussetzungen für USB 2.0 die Taste [OK]. Das folgende Menü wird angezeigt. (Hochgeschwindigkeitsmodus) AUTO. RÜCKSTELL. Der USB-Anschluss am Gerät unterstützt den USB- 2.0-Hochgeschwindigkeitsmodus. Zur Verwendung des USB-2.0-Hochgeschwindigkeitsmodus (0~120) müssen die folgenden Systemvoraussetzungen erfüllt sein: Der Computer führt das Betriebssystem Windows Vista/ XP/2000 aus und der Microsoft USB-2.0-Treiber ist vorinstalliert bzw. -
Seite 120: Tastendruckton
SYSTEMEINSTELLUNGSANLEITUNG Wählen Sie "MELD.-ZEITDAUER" und drücken Sie die TASTENDRUCKZEIT Taste [OK]. Das folgende Menü wird angezeigt. Dieses Programm dient zum Einstellen der Zeitdauer, MELD.-ZEITDAUER für die eine Taste gedrückt werden muss, bevor sie KURZ (3 Sek.) wirksam wird. Um zu vermeiden, dass versehentlich gedrückte Tasten NORMAL (6 Sek.) wirksam werden, kann eine längere Zeitdauer gewählt LANG (9 Sek.) -
Seite 121: Energiesparbetr
SYSTEMEINSTELLUNGSANLEITUNG Um die Einstellung zu aktivieren, wählen Sie Wählen Sie "TIMER FÜR AUTOM.AUSSCHALTEN" "EINST. PAPIERFMT. SPERREN" und drücken Sie und drücken Sie die Taste [OK]. Das folgende Menü die Taste [OK], bis ein Häkchen im Kontrollfeld wird angezeigt. erscheint. GESAMT AUS Um die Einstellung zu deaktivieren, wählen Sie erneut "EINST. -
Seite 122: Kopiereinstellungen
SYSTEMEINSTELLUNGSANLEITUNG Um in den Tonersparbetrieb umzuschalten, wählen GRUNDEINST. RAND Sie "TONERSPARBETRIEB" und drücken die Taste [OK], bis ein Häkchen im Kontrollfeld angezeigt wird. (0~20) Um den Tonersparbetrieb auszuschalten, wählen Sie erneut dieses Programm und drücken die Taste [OK], um das Häkchen aus dem Kontrollfeld zu löschen. -
Seite 123: Card Shot-Einst
SYSTEMEINSTELLUNGSANLEITUNG CARD SHOT-EINST. Wählen Sie die Belichtungsart mit der Taste [ ] oder [ ]. (Bei installiertem Dual-Funktions-Board) Dieses Programm dient zum Festlegen der Wenn "TEXT" oder "FOTO" gewählt ist, Standarddimensionen, die in der Eingabemaske für das können Sie mit der Taste [ ] oder [ ] die Card Shot-Format angezeigt werden. -
Seite 124: Sort.autom.ausw
SYSTEMEINSTELLUNGSANLEITUNG SORT.AUTOM.AUSW. BEGRENZUNG KOPIE (Bei installiertem Dual-Funktions-Board) Dieses Programm dient zum Einstellen der Höchstzahl von Kopien, die für einen Kopiervorgang gewählt Dieses Programm dient zur Auswahl des werden kann (und die in der Anzeige erscheinen kann). Standardausgabemodus beim Kopieren über den Die werksseitige Standardeinstellung ist "999 Kopien". - Seite 125 BEDIENUNGSHANDBUCH MXM232D-DE1...
