FRANÇAIS

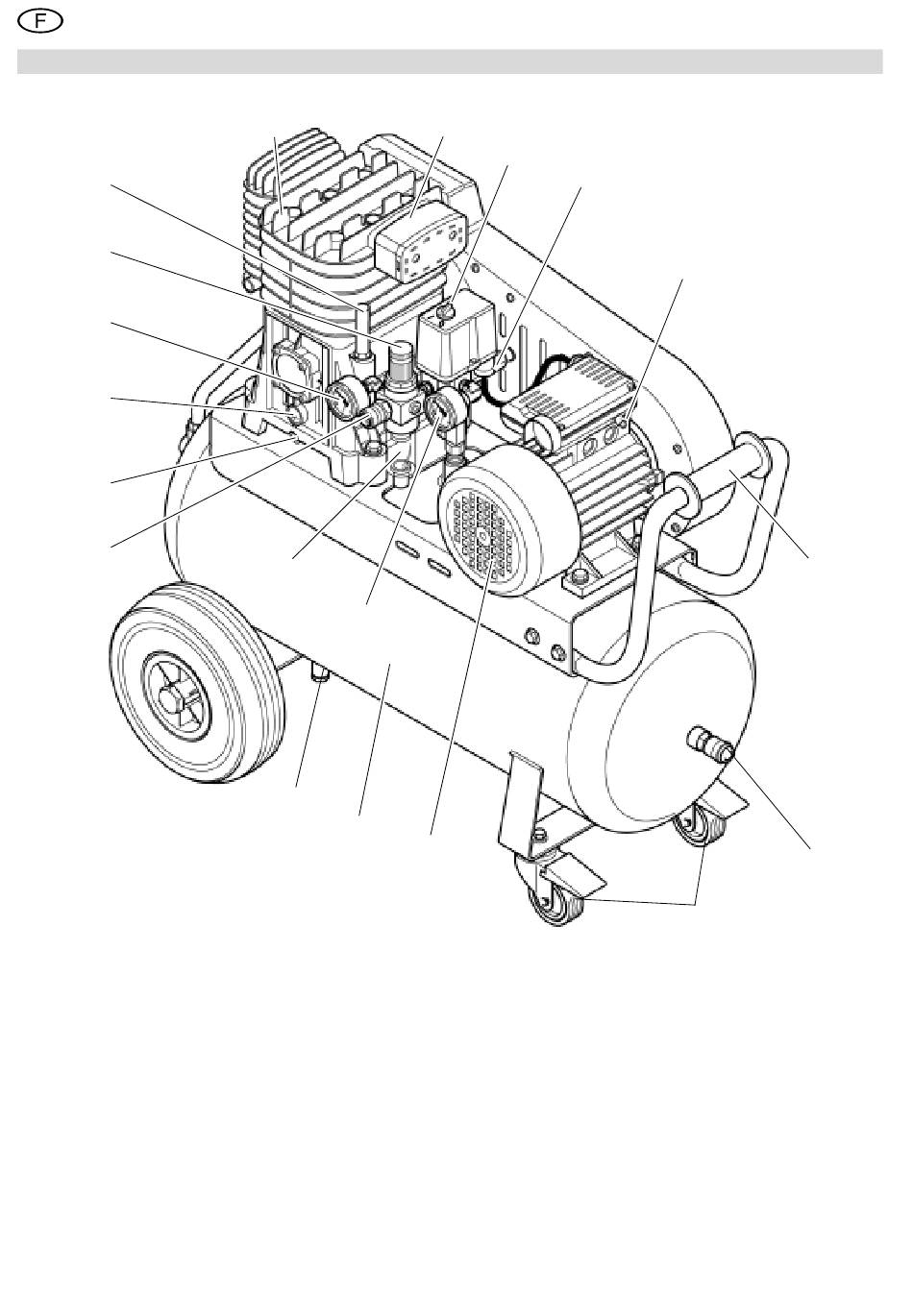

1. Vue d'ensemble de l'appareil

19
18
17
16
15
14
1 Compresseur
2 Enveloppe du filtre à air
3 Interrupteur «marche-arrêt»
4 Valve de sécurité
5 Disjoncteur
6 Poignée de transport
7 Raccord pneumatique pour air
comprimé régulé
8 Roulettes orientables à frein
9 Moteur
10 Ballon
16
Instructions d'utilisation
1
13
12
11
10
11 Vis de vidange pour l'eau de
condensation du ballon
12 Manomètre pression de chau-
dière
13 Détendeur filtrant
14 Raccord pneumatique pour air
comprimé régulé
15 Vis de vidange pour l'huile
16 Voyant du niveau d'huile
17 Manomètre pression de régula-
tion
18 Manostat
19 Tubulure de remplissage d'huile
FRANÇAIS
2
3
4
9
5
6
7
8
