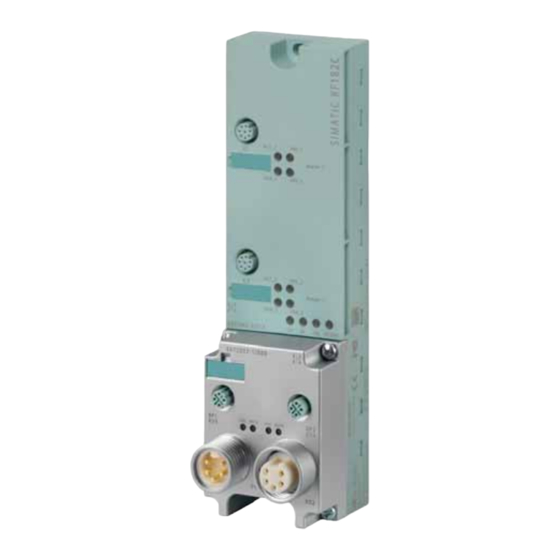

Siemens RF182C Betriebsanleitung

Simatic rfid-systeme kommunikationsmodul
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kommunikationsmodul RF182C
SIMATIC Sensors
RFID-Systeme
Kommunikationsmodul RF182C
Betriebsanleitung
10/2010
J31069-D0204-U001-A2-0018
___________________
Einleitung
___________________
Beschreibung
___________________
Montieren
___________________
Anschließen
___________________
Parametrieren
___________________
Kommunikationsschnittstelle
___________________
Instandhalten und Warten
___________________
Diagnose
___________________
Fehlermeldungen
___________________
Beispiele/Applikationen
___________________
Technische Daten
___________________
Maßbilder
Anschlusskabel zum Reader
___________________
/ SLG
___________________
Bestelldaten
Befehls- und
___________________
Quittungstelegramme
___________________
Adressierung der RFID-Tags
Schema der Übertragung der
___________
Hexadezimalen Tag-Daten
über XML
___________________
Service & Support
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
B
C
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens RF182C

Inhaltszusammenfassung für Siemens RF182C

  • Seite 1 ___________________ Kommunikationsmodul RF182C Einleitung ___________________ Beschreibung ___________________ Montieren ___________________ Anschließen SIMATIC Sensors ___________________ Parametrieren ___________________ RFID-Systeme Kommunikationsschnittstelle Kommunikationsmodul RF182C ___________________ Instandhalten und Warten ___________________ Diagnose Betriebsanleitung ___________________ Fehlermeldungen ___________________ Beispiele/Applikationen ___________________ Technische Daten ___________________ Maßbilder Anschlusskabel zum Reader ___________________ / SLG...

  • Seite 2: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    RF182C demontieren........................18 Anschließen............................. 21 Anschlussblock M12, 7/8" verdrahten..................24 Anschlussblock Push Pull verdrahten..................28 Ethernet und Versorgungsspannung weiterschleifen ..............31 RF182C an Controller mit Ethernet-Anschluss verdrahten ............33 RF182C mit der Funktionserde (PE) verbinden................34 Parametrieren............................37 Adresszuordnung für Ethernet .....................37 Datenkommunikation zwischen Client und RF182C..............39 RF182C im Lieferzustand ......................43...
  • Seite 4 Anwenderapplikation RF182C ....................91 10.2.1 Aufbau Bedienoberfläche......................92 10.2.2 Auszüge Beispielcode der Anwenderapplikation in C# .............. 93 10.2.3 Funktionen der Applikation RF182C ..................101 10.3 Beispielapplikation für PLC nach DIN IEC 61131..............105 Technische Daten..........................107 Maßbilder............................... 109 12.1 Maßbild RF182C mit Befestigungslöchern ................109 Anschlusskabel zum Reader / SLG .......................

  • Seite 5: Einleitung

    Einleitung Einleitung Zweck dieser Betriebsanleitung Die Informationen dieser Betriebsanleitung ermöglichen es Ihnen, das Kommunikationsmodul RF182C an einem Standard-PC oder einer SPS in Betrieb zu nehmen. Erforderliche Grundkenntnisse Zum Verständnis der Betriebsanleitung sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik und Identifikationssysteme erforderlich.
  • Seite 6 ● Technische Daten sowie Maßbilder des Kommunikationsmoduls RF182C ● Bestelldaten Recycling und Entsorgung ● Das Kommunikationsmodul RF182C ist aufgrund seiner schadstoffarmen Ausrüstung recyclingfähig. ● Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgerätes wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott.

  • Seite 7: Beschreibung

    ● MOBY U Merkmale Am RF182C können bis zu 2 Reader / SLG parallel betrieben werden. Der Anwender kann parallel an 2 Readern / SLG einen Befehl starten. Der Zugriff auf die Tag-Daten erfolgt über die physikalische Adressierung des Tags.
  • Seite 8 Anlageninformationen wie Funktion, Einbaudatum, Einbauort und Kommentare ● Baugruppe unterstützt SNMP Aufbau Das RF182C besitzt das gleiche Gehäuse, wie das RFID-Kommunikationsmodul ASM 456 für PROFIBUS und das RFID-Kommunikationsmodul RF180C für PROFINET. Für die Ethernet-Verbindung hat das Kommunikationsmodul RF182C einen Anschlussblock in einer der folgenden Ausführungen:...
  • Seite 9 Beschreibung Das folgende Bild zeigt den prinzipiellen Aufbau des RF182C. Bild 2-1 Prinzipieller Aufbau des RF182C Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 10 Beschreibung Potentialaufbau Mit dem RF182C kann ein erdfreier Aufbau einer Anlage erfolgen. Die folgende Schaltung zeigt den internen Zusammenhang der Bezugspotentiale. Bild 2-2 Potentialtrennung RF182C Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 11 Beschreibung Integration Das folgende Bild zeigt die Integration des RF182C mit Anschlussblock M12, 7/8" in ein Automatisierungssystem. Die Integration mit Anschlussblock Push Pull ist genauso wie bei der M12, 7/8''-Technik. PROFINET IO Masterbaugruppe SIMATIC S7 Bild 2-3 Konfigurator RF182C mit Anschlussblock M12, 7/8"...
  • Seite 12 Beschreibung Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 13: Montieren

    Montieren Das Kommunikationsmodul RF182C ist für einfaches Montieren ausgelegt. Einbaulage, Einbaumaße Einbaulage Für das RF182C bestehen keine Einschränkungen bei der Einbaulage. Einbau- und Abstandsmaße Tabelle 3- 1 Einbaumaße Grundmodul mit Anschlussblock M12,7/8" (ohne Stecker) Bezeichnung Maße Einbaubreite 60 mm Einbauhöhe...

  • Seite 14: Peripheriemodul Montieren

    Hinweis Funktionserde (PE) Wird eine metallische, geerdete Montagefläche verwendet, so stellt die untere Befestigungsschraube der Baugruppe RF182C bereits eine sichere Erdverbindung her. Eine zusätzliche Erdungsleitung kann damit entfallen. Wenn Sie die Befestigungsschraube als Erdverbindung verwenden, dann muss das Gewinde der Befestigungsschraube bzw.
  • Seite 15 3.2 Peripheriemodul montieren Vorgehensweise Befestigen Sie das Basisgerät mit den Schrauben auf einem planen Untergrund. Das Basisgerät muss an beiden Befestigungsstellen (Vorderseite oben und unten) mit dem Untergrund verschraubt werden (Drehmoment 3 Nm). Bild 3-1 Peripheriemodul montieren Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 16: Anschlussblock Montieren

    Montieren 3.3 Anschlussblock montieren Anschlussblock montieren Eigenschaften Der Anschlussblock verbindet das RF182C mit dem Ethernet und versorgt das Basisgerät mit Spannung. Voraussetzungen Das Basisgerät ist montiert Benötigtes Werkzeug Kreuzschlitz-Schraubendreher mittel. Anschlussblock montieren 1. Stecken Sie den Anschlussblock auf das Basisgerät...
  • Seite 17 Anschlussblock M12, 7/8" auf das Basisgerät stecken und verschrauben Bild 3-3 Anschlussblock Push Pull auf das Basisgerät stecken und verschrauben Hinweis Die Schutzart IP65, IP66 bzw. IP67 ist nur dann gewährleistet, wenn der Anschlussblock mit dem Basisgerät verschraubt ist. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 18: Beschriftungsschilder Austauschen

    Bild 3-4 Beschriftungsschilder entfernen 2. Drücken Sie mit dem Finger das neue Beschriftungsschild in das Modul. RF182C demontieren Vorgehensweise Das RF182C ist verdrahtet und in Betrieb. 1. Schalten Sie die Versorgungsspannung für das RF182C ab. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 19 Montieren 3.5 RF182C demontieren 2. Lösen Sie die Verdrahtung am Anschlussblock. 3. Lösen Sie die 4 Befestigungsschrauben am Anschlussblock und ziehen Sie den Anschlussblock vom Basisgerät. 4. Lösen Sie die Verdrahtung am Basisgerät. 5. Lösen Sie die Befestigungsschrauben des Basisgerätes.
  • Seite 20 Montieren 3.5 RF182C demontieren Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 21: Anschließen

    Anschließen Bestimmungsgemäßer Gebrauch Bei Anschluss von nicht spezifizierten Geräten an das RF182C kann das angeschlossene Gerät zerstört werden. ACHTUNG Das Gerät darf ohne HUB / Switch nicht an das öffentliche Telefonnetz angeschlossen werden, da die Spannungs-Abstände auf 500 V ausgelegt sind.
  • Seite 22 Anschließen PROFINET IO Masterbaugruppe SIMATIC S7 Bild 4-2 RF182C Aufbautechnik STERN Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 23 Anschließen Reader- / SLG-Anschlusstechnik Ein Reader / SLG belegt immer eine M12-Anschlussbuchse auf dem RF182C. Für einen optimal einfachen Anschluss des Readers / SLG sorgt deshalb ein fertig konfektioniertes Kabel. Das Anschlusskabel besitzt in der Standardversion eine Länge von 2 m.

  • Seite 24: Anschlussblock M12, 7/8" Verdrahten

    – M12: 4-adriges Ethernet-Kabel (Twisted Pair), geschirmt und M12-Stecker 4-polig, Anschlussbelegung M12-Stecker 4-polig, Kodierung D Kodierung D (siehe Tabelle (Ethernet) Anschlussbelegung 7/8"-Stecker – 7/8": 5-adriges Kabel und 7/8"-Stecker (siehe Tabelle (Versorgungsspannungen) Bestelldaten ● Bestellnummern siehe Kapitel Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 25 Tabelle 4- 2 Anschlussbelegung 7/8"-Stecker 5-polig (Versorgungsspannungen) Belegung Ansicht 7/8"-Stecker (Verdrahtungsseite) Masse Lastspannungsversorgung (2M) Masse Elektronik- / Geberversorgung (1M) Funktionserde (PE) Elektronik- / Geberversorgung (1L+) (Spannungsversorgung für RF182C und Reader/SLG) Lastspannungsversorgung (2L+) (bei RF182C ungenutzt) Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 26 Für den Anschluss der Versorgungsspannung empfehlen wir die im Kapitel Bestelldaten (Seite 115) angegebenen Kabel (Kabel 5 x 1,5 mm konfektioniert mit 7/8"-Steckern). Falls Sie das Kabel selber konfektionieren möchten, dann sollte der Leiterquerschnitt 1,5 mm betragen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 27 Bild 4-4 M12, 7/8"-Stecker anschließen Verschließen nicht benutzter Buchsen Verschließen Sie alle nicht benutzen Buchsen mit M12 bzw. 7/8" Verschlusskappen, um die Schutzart IP65, IP66 bzw. IP67 zu erreichen. Bestellnummern siehe Kapitel Bestelldaten (Seite 115). Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 28: Anschlussblock Push Pull Verdrahten

    ● Falls Sie die Kabel selbst konfektionieren: – 5-adriges Kabel und Push-Pull-Anschlussstecker für 1L+ / 2L+ – 4-adriges Kabel, geschirmt (Buskabel) und Push-Pull-Anschlussstecker für RJ45 Hinweis Beachten Sie die Dokumentation des Herstellers, wenn Sie die Kabel mit den Push- Pull-Anschlusssteckern konfektionieren. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 29 Tabelle 4- 5 Anschlussbelegung Push-Pull-Anschlussstecker (Versorgungsspannungen 1L+ und 2L+) Ansicht Push-Pull-Anschlussstecker Klemme Belegung (Versorgungsspannungen 1L+ und 2L+) X01 DC 24V zum Einspeisen X02 DC 24V zum Weiterschleifen Elektronik- / Geberversorgung 1L+Masse Masse Elektronik- / Geberversorgung Lastspannungsversorgung 2L+ Masse Lastspannungsversorgung 2M Funktionserde (PE) Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 30: Push-Pull-Anschlussstecker Anschließen

    Push-Pull-Buchse für RJ45 zum Weiterschleifen vom Ethernet Bild 4-5 Push-Pull-Anschlussstecker anschließen Verschließen nicht benutzter Buchsen Verschließen Sie alle nicht benutzten Push-Pull-Buchsen mit Abdeckkappen, um die Bestelldaten Schutzart IP65, IP66 bzw. IP67 zu erreichen. Bestellnummern siehe Kapitel Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 31: Ethernet Und Versorgungsspannung Weiterschleifen

    Wenn Sie während des Betriebs den Anschlussblock demontieren, dann wird nur die Versorgungsspannung weitergeschleift. Die Datenkommunikation zu den nachfolgenden Geräten wird ab diesem Teilnehmer unterbrochen. Bild 4-6 Ethernet und Versorgungsspannung weiterschleifen VORSICHT Bei demontiertem Anschlussblock ist die Schutzart IP65, IP66 bzw. IP67 nicht mehr gewährleistet. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 32 4.3 Ethernet und Versorgungsspannung weiterschleifen Hinweise zum Verdrahten ● Wenn Sie Ihren Aufbau verdrahten, dann müssen Sie den Einfluss der Kabellänge auf die Versorgungsspannung am RF182C berücksichtigen. Beispiel: Bei einem 10 m langen Kabel mit Ø 1,5 mm beträgt der Spannungsabfall 2,5 V bei 10 A Belastung, das entspricht 0,25 V bei 1 A Belastung.

  • Seite 33: Rf182C An Controller Mit Ethernet-Anschluss Verdrahten

    Anschließen 4.4 RF182C an Controller mit Ethernet-Anschluss verdrahten RF182C an Controller mit Ethernet-Anschluss verdrahten Die Realisierung einer Verbindung vom Ethernet- zu M12-Anschluss ist mit einfachen Mitteln möglich. Selbstkonfektionierung eines Ethernet-M12-Kabels ● Sie benötigen ein fertig konfektioniertes PROFINET-/Ethernet-Kabel mit beidseitigen M12-Steckern in doppelter Länge. Weiter benötigen Sie zwei Ethernet-Stecker zur Selbstkonfektionierung.

  • Seite 34: Rf182C Mit Der Funktionserde (Pe) Verbinden

    RF182C mit der Funktionserde (PE) verbinden Eigenschaften ● Sie müssen das RF182C mit der Funktionserde (PE) verbinden. Für diesen Zweck ist auf dem Kommunikationsmodul eine Erdungsschraube für eine Erdungsleitung vorgesehen. ● Wird eine metallische, geerdete Montagfläche verwendet, so stellt die untere Befestigungsschraube der Baugruppe RF182C bereits eine sichere Erdverbindung her.

  • Seite 35: Rf182C Mit Funktionserde (Pe) Verbinden

    Anschließen 4.5 RF182C mit der Funktionserde (PE) verbinden RF182C mit Funktionserde (PE) verbinden Standard Erdung über Befestigungsschraube Optionale Erdung über Erdungsleitung 1. Montieren Sie die Baugruppe auf der geerdeten, 1. Isolieren Sie die Erdungsleitung ab und befestigen Sie Peripheriemodul metallischen Unterlage, wie im Kapitel den Kabelschuh.
  • Seite 36 Anschließen 4.5 RF182C mit der Funktionserde (PE) verbinden Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 37: Parametrieren

    Parametrieren Adresszuordnung für Ethernet Der Reader wird über das Kommunikationsmodul RF182C mit dem Ethernet verbunden. Die Kommunikation zwischen der Applikation im PC (Client) und dem Reader (über das RF182C als Server) funktioniert nur mit einer eindeutigen Adresszuordnung: MAC-ADD Die physikalische Adresse, MAC-ADD (Media Access Address), wird für jedes RF182C vom Hersteller festgelegt.
  • Seite 38 Parametrieren 5.1 Adresszuordnung für Ethernet Port Ein Port ist ein Zugangspunkt, über die eine bestimmte Funktion auf dem Gerät angesprochen werden kann. Im Falle der RF182C wird z. B. die Adressierung der Reader über Port-Nummern vorgenommen. Hinweis Portzuordnung über Webserver Die Zuordnung der Ports kann über den Webserver verändert werden.

  • Seite 39: Datenkommunikation Zwischen Client Und Rf182C

    ● Optional kann an das RF182C ein Kofigurationstelegramm (comDevSetConfig) geschickt werden, um den defaultmäßig im RF182C hinterlegten Kommunikationsmodus zu verändern. Der Client, der zuerst die RF182C konfiguriert, gibt die Einstellungen der RF182C vor. Eine weitere Konfiguration ist im laufenden Betrieb nicht möglich. Die Baugruppe muss spannungslos geschaltet werden bzw.
  • Seite 40 Parametrieren 5.2 Datenkommunikation zwischen Client und RF182C ● Wenn kein Konfigurationstelegramm gesendet wird und nicht über den Webserver die Default-Port-Einstellung verändert wurde, wird das RF182C in der Default-Einstellung betrieben. Die Default-Werte entnehmen Sie dem folgenden Bild: Bild 5-2 Default-Einstellungen des RF182C...
  • Seite 41 Sie müssen sich dabei selbstständig um die Verbindungsüberwachung kümmern und dabei das Intervall festlegen, nachdem der Client selbstständig ein heartbeat-Telegramm schicken soll. Falls im Fehlerfall keine Antwort auf das heartbeat-Telegramm von der RF182C gesendet wird, muss anschließend der Client weitere Aktionen veranlassen (Verbindung schließen/Verbindung aufbauen/Reader parametrieren).
  • Seite 42 Parametrieren 5.2 Datenkommunikation zwischen Client und RF182C Datenkommunikation Die folgende Grafik zeigt das Prinzip der Datenkommunikation zwischen Applikation (Client) und RF182C: Bild 5-3 Prinzip Datenkommunikation Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 43: Rf182C Im Lieferzustand

    Adresse). Bei der Projektierung und Programmierung wird das Kommunikationsmodul über die IP-Adresse angesprochen. Deshalb müssen Sie zuerst die Informationen zur IP-Adresse (IP-Adresse und Subnetzmaske) dem RF182C zuweisen, um es im Ethernet-Netzwerk benutzen zu können. Das RF182C kann eine IP-Adresse über PST-Tool oder Webserver erhalten. Lieferzustand ●...

  • Seite 44: Ip-Adresse Vergeben

    Parametrieren 5.4 IP-Adresse vergeben IP-Adresse vergeben 5.4.1 Überblick Sie haben zwei gleichberechtigte Möglichkeiten, dem Kommunikationsmodul RF182C eine IP-Adresse zuzuweisen: ● über das "Primary Setup Tool V4-0" ● über den Webserver des Kommunikationsmoduls Im Folgenden werden beide alternative Vorgehensweisen kurz beschrieben.
  • Seite 45 5.4 IP-Adresse vergeben Der Webserver des Kommunikationsmoduls öffnet sich. Hinweis Kein Kontakt zum Webserver RF182C Wenn sich der Webserver des Kommunikationsmoduls nicht öffnet, stellen Sie sicher, dass alle Kabel richtig verbunden sind, und prüfen Sie, ob das Kommunikationsmodul RF182C hochgelaufen ist.
  • Seite 46 Parametrieren 5.4 IP-Adresse vergeben 3. Im Register "Settings" finden Sie die Einstellungen, die derzeit auf dem Gerät RF182C gültig sind. Hier können Sie die IP-Adresse, Subnetmaske, den Default Router bzw. die Port-Nummern der einzelnen Reader verändert werden. ACHTUNG Abbruch der Kommunikation Wenn Sie im laufenden Betrieb die Einstellungen verändern, wird die Kommunikation...

  • Seite 47: Zurücksetzen Auf Werkseinstellungen

    5.4 IP-Adresse vergeben Zurücksetzen auf Werkseinstellungen Über das Menü "Reset" können Sie alle Einstellungen auf die Werkseinstellungen zurücksetzen. 1. Klicken Sie dazu auf die Schaltfläche "Reset RF182C to factory settings". Hinweis Soft Reset Wenn schwerwiegende Kommunikationsfehler auftreten sollten, können Sie auch einen sogenannten "Soft Reset"...
  • Seite 48 2. Wählen Sie im Menü unter "Einstellungen" die Netzwerkkarte des PCs aus und klicken Sie auf die Schaltfläche "Suchen" Es erscheint ein Fenster, dass ein Gerät im Netzwerk gefunden wurde. Wenn kein Kommunikationsmodul RF182C erscheint, stellen Sie sicher, dass alle Kabel richtig verbunden sind und prüfen Sie, ob das Kommunikationsmodul RF182C hochgelaufen ist.
  • Seite 49 Sie die nebenstehende Optionsschaltfläche. – Über die Schaltfläche "Name zuweisen" können Sie für das Gerät explizit einen Namen vergeben, z. B. RF182C. 4. Wenn Sie die die geänderten Daten auf das Kommunikationsmodul übertragen möchten, markieren Sie den übergeordneten Ordner und wählen Sie im Menü "Baugruppe >...
  • Seite 50 Sie können das Gerät nun mit einem Browser oder Anwenderprogramm ansprechen. Hinweis IP-Adresse auf Anschlussblock hinterlegt Die IP-Adresse wird auf dem Anschlussblock hinterlegt. Wenn Sie das Grundmodul austauschen, muss daher keine neue IP-Adresse vergeben werden. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 51: Troubleshooting: Ip-Adresse Vergeben

    Sie nach folgender Checkliste vor: Vorgehensweise 1. Schließen Sie das RF182C direkt oder über Hub/Switch an Ihren PC / Notebook/ PLC an. Schließen Sie kein anderes Modul/Gerät an das Netzwerk an. Schalten Sie das Kommunikationsmodul RF182C zu diesem Zeitpunkt noch nicht ein.
  • Seite 52 Parametrieren 5.5 Troubleshooting: IP-Adresse vergeben Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 53: Kommunikationsschnittstelle

    Die Struktur der XML-Befehle dieses Kapitels finden Sie auch in einer Text-Datei (RF182C_XML_Commands.txt) abgebildet. Sie finden diese Datei auf der RFID-CD "Software & Documentation". Folgen sie dem Link "CM > ASM > RF182C > Tools". Damit können Sie mit Copy und Paste die Grundstruktur der Befehle in Ihr Applikationsprogramm übernehmen.

  • Seite 54: Projektierungsparameter Des Rf182C

    Kommunikationsschnittstelle 6.2 Projektierungsparameter des RF182C Projektierungsparameter des RF182C Die Baugruppe RF182C enthält bereits eine Default Projektierung durch das Werk. In den meisten Fällen kann deshalb dieser Befehl in der Anwendung entfallen. XML-Befehl <command> <comDevSetConfig> <signature>RF182C</signature> <protocolVersion>Version</protocolVersion> <parameter> <transmissionPoint> <mode>Mode</mode> <baudrate>Baudrate</baudrate>...
  • Seite 55 Kommunikationsschnittstelle 6.2 Projektierungsparameter des RF182C Parameter Parameter Datentyp Werte Version ASCII 0 ... 9, A ... Z Hier müssen Sie folgende Version des Protokolls als String eintragen: V1.0 • RF182C ASCII Hier müssen Sie folgende Werte eingeben: RF182C • Baudrate ASCII Hier müssen Sie eine der folgenden Baudraten (in Baud) eintragen:...

  • Seite 56: Input-Parameter Des Rf182C

    Kommunikationsschnittstelle 6.3 Input-Parameter des RF182C Input-Parameter des RF182C Der RESET Befehl ist immer nach dem Einschalten/Hochlauf der Baugruppe notwendig. Er enthält die Einstellung für den am RF182C angeschlossenen Reader. Im Folgenden ist der XML-Befehl für den RESET-Befehl beschrieben: XML-Befehl <command>...

  • Seite 57: Befehle Des Kommunikationsmoduls

    Die Länge der zu schreibenden Daten ergibt sich aus den in der Variablen <data> übertragenen Zeichenanzahl. Beachten Sie, dass jeweils 2 ASCII Zeichen des übertragenen Datenstromes zu einem Hex-Zeichen auf dem Tag im Kommunikationsmodul konvertiert werden. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 58 Beachten Sie, dass dieser Parameter tagabhängig ist. Schlagen Sie • Detailinformationen zur Adresse im jeweiligen MOBY- Systemhandbuch oder in Anhang B Adressierung der RFID-Tags (Seite 129) nach. Data ASCII-Hex 00...FF (ASCII-String (max. 128KByte ASCII) Nutzdaten, die auf den Tag geschrieben werden sollen. • Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 59: Readtagdata

    Der Inhalt von Datalength bezieht sich auf die Anzahl der zu lesenden Bytes vom Tag. Im Feld "Data" der XML-Antwort wird die doppelte Anzahl von Zeichen übertragen. Data ASCII-Hex max. 128 KByte ASCII pro Befehl Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 60: Initializetag

    • Schlagen Sie Detailinformationen zur Speichergröße im jeweiligen MOBY-Systemhandbuch oder im Anhang B Adressierung der RFID-Tags (Seite 129) nach. Value ASCII-Hex 00 ... FF (2 x ASCII) Hexwert mit dem der Tag beschrieben wird. • Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 61: Getreaderstatus

    Quittungstelegramm Reader-Status Über den Parameter "Data" wird ein Quittungstelegramm über den Reader-Status zurückgeliefert. Je nach eingestelltem "Mode" im Befehl wird ein anderes Quittungstelegramm zurückgeliefert. Alle möglichen Quittungstelegramm finden Sie im Kapitel Befehls- und Quittungstelegramme (Seite 117). Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 62: Gettagstatus

    03 = RF300/MOBY D: Typ- und Schreibschutzstatus für ISO-Tags 04 = RF600: Diagnosedaten Week ASCII-Hex 00 ... FF (2 x ASCII) Year ASCII-Hex 00 ... FF (2 x ASCII) Data ASCII-Hex 0000 ... FFFF (ASCII String: max. 400 x ASCII) Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 63 Quittungstelegramm Tag-Status Über den Parameter "Data" wird ein Quittungstelegramm über den Tag-Status zurückgeliefert. Je nach eingestelltem "Mode" im Befehl wird ein anderes Quittungstelegramm zurückgeliefert. Alle möglichen Quittungstelegramm finden Sie im Kapitel Befehls- und Quittungstelegramme (Seite 117). Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 64: Setant

    RF600: 00 = Antenne 1 aus und Antenne 2 aus 01 = Antenne 1 ein und Antenne 2 aus 02 = Antenne 1 aus und Antenne 2 ein 03 = Antenne 1 und 2 ein Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 65: Heartbeat

    Verbindung zwischen Kommunikationsmodul und Reader führt zu einem Alarm und/oder einer Fehlermeldung. Im Folgenden ist der XML-Befehl für die Verbindungsüberwachung (heartbeat) beschrieben: XML-Befehl <command> <heartbeat/> </command> XML-Antwort Im Folgenden ist die XML-Antwort ohne Fehlereintrag <reply> <resultCode>0000</resultCode> <heartbeat/> </reply> Siehe auch Fehlermeldungen (Seite 77) Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 66: Asynchrone Telegramme

    0000 ... FFFF (4 x ASCII) Die Sequencenumber ist eine Zahl, die nach dem Einschalten der RF182C automatisch auf 0000 gesetzt wird. Bei jedem Versenden einer Notification auf dem gleichen TCPIP-Kanal wird die Sequencenumber um 1 erhöht. Nach FFFF fängt diese Nummer ebenfalls wieder bei 0000...

  • Seite 67: Alarm

    Kommunikationsschnittstelle 6.5 Asynchrone Telegramme 6.5.2 alarm Steht kein laufender Befehl an, sendet das Kommunikationsmodul RF182C einen Alarm. XML-Telegramm <alarm> <id>Sequencenumber</id> <origin>Origin</origin> <deviceName>Devicename</deviceName> <deviceTime>Time</deviceTime> <content> <code>Errorcode</code> </content> </alarm> Parameter Parameter Datentyp Werte Sequencenumber ASCII-Hex 0000 ... FFFF (4 x ASCII) Die Sequencenumber ist eine Zahl, die nach dem Einschalten der RF182C automatisch auf 0000 gesetzt wird.
  • Seite 68 Kommunikationsschnittstelle 6.5 Asynchrone Telegramme Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 69: Instandhalten Und Warten

    Kommunikationsmodul RF182C vom Ethernet-Controller in den Datenverkehr aufgenommen. Hinweis Wird neben dem Basisgerät auch der Anschlussblock getauscht, so kann es vorkommen, dass das RF182C nicht mehr automatisch anläuft. Fahren Sie in diesem Fall mit dem folgenden Punkt fort. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 70: Was Tun, Wenn Das Rf182C Nicht Mehr Ansprechbar Ist

    Was tun, wenn das RF182C nicht mehr ansprechbar ist Wenn neben dem Basismodell auch der Anschlussblock getauscht wird, kann es vorkommen, dass das RF182C nicht mehr ansprechbar ist. Das wird durch eine permanent leuchtende oder blinkende BF LED angezeigt. Überprüfen Sie in diesem Fall die Netzwerkprojektierung. Laden Sie (z. B. mit dem PST- Tool) die notwendigen Netzwerkparamter in das RF182C.

  • Seite 71: Firmware-Update

    ● Beenden Sie alle Applikationen bevor Sie das Firmware-Update starten. Vorgehensweise Bild 7-1 Firmware-Update 1. Speichern Sie die Update-Datei (z. B. "RF182C_V_2_0_0.elf"), die Sie von Siemens erhalten haben, in einem gewünschten Verzeichnis ab. 2. Geben Sie die IP-Adresse des Kommunikationsmoduls in das Adressfeld Ihres Browsers ein.
  • Seite 72 Instandhalten und Warten 7.3 Reader-Update Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 73: Diagnose

    Diagnose Diagnose mittels Leuchtdioden Im folgenden Bild sind die Leuchtdioden des RF182C detailliert dargestellt. Mit Anschlussblock M12, 7/8" Mit Anschlussblock Push Pull Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 74 Diagnose 8.1 Diagnose mittels Leuchtdioden Tabelle 8- 1 Status-LEDs für RF182C Bedeutung Leuchtet, wenn das RF182C den Anlauf fehlerfrei beendet hat. DC 24 V Leuchtet, wenn am RF182C die 24 V-Versorgungsspannung angeschlossen ist. ACT_1, ACT_2 reserviert ERR_1, ERR_2 Ein Blinkmuster zeigt den zuletzt aufgetretenen Fehler an. Die Blinkmuster sind im Kapitel Fehlermeldungen (Seite 77)beschrieben.
  • Seite 75 LED-Test im Anlauf (Start Ethernet) interner Fehler Checksummenfehler der Firmware blinkt blinkt Firmware-Update lang- lang- (blinkt mit jedem beschriebenen Bereich) blinkt blinkt blinkt Hochlauf nicht parametrierbar. Kein Client hat sich verbunden. gem. gem. Tab. Tab. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 76 Diagnose 8.1 Diagnose mittels Leuchtdioden Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 77: Fehlermeldungen

    Im Folgenden ist zunächst die XML-Antwort mit Fehlereintrag beschrieben: XML-Antwort <reply> <resultCode>Errorcode</resultCode> <Name des abgesetzten Befehls z. B. reset/> </reply> Die folgende Tabelle beschreibt die möglichen Fehlercodes (resultCodes). Die Fehlercodes werden in 4 Bytes codiert. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 78: Fehlermeldungen Des Rf182C

    Fehlermeldungen 9.3 Fehlermeldungen des RF182C Fehlermeldungen des RF182C Tabelle 9- 1 Fehlermeldungen des RF182C über die Variable "resultCode" Errorcode Blinken der Beschreibung ERR-LED ASCII-HEX 0000 – kein Fehler Standardwert, wenn alles o.k. ist kein Fehler Kommunikationsmodul hat einen Hochlauf ausgeführt und wartet auf einen RESET- Befehl.
  • Seite 79 Fehlermeldungen 9.3 Fehlermeldungen des RF182C Errorcode Blinken der Beschreibung ERR-LED ASCII-HEX 0005 unbekannter Befehl Der Client gibt einen nicht interpretierbaren Befehl an das Kommunikationsmodul. Überprüfen Sie den XML Befehl • Der MDS hat Adressfehler gemeldet • 0006 Feldstörung am SLG Das SLG empfängt Störimpulse aus der Umgebung.
  • Seite 80 Fehlermeldungen 9.3 Fehlermeldungen des RF182C Errorcode Blinken der Beschreibung ERR-LED ASCII-HEX 000E ECC-Fehler (nur möglich, wenn ECC_mode = TRUE) Die Daten können nicht vom MDS gelesen werden. Daten des MDS sind verloren gegangen (MDS defekt) • Der MDS wurde nicht mit ECC-Treiber initialisiert •...
  • Seite 81 Fehlermeldungen 9.3 Fehlermeldungen des RF182C Errorcode Blinken der Beschreibung ERR-LED ASCII-HEX 0019 vorheriger Befehl ist aktiv bzw. Pufferüberlauf Der Anwender hat an das Kommunikationsmodul einen neuen Befehl geschickt, obwohl der letzte Befehl noch aktiv war. aktiver Befehl kann nur durch RESET abgebrochen werden •...
  • Seite 82 Fehlermeldungen 9.3 Fehlermeldungen des RF182C Tabelle 9- 2 Fehlermeldungen des RF182C Fehlercode Blinken der Beschreibung ERR-LED 3214 Fatal Error. Interner Firmwarefehler des Kommunikationsmodules Versorgungsspannung des Kommunikationsmodules aus- und wiedereinschalten • gegebenenfalls FW-Update mit neuer Version durchführen. • 3221 Konfigurierung erforderlich Konfigurationsdaten zum Kommunikationsmodul schicken bzw.
  • Seite 83 Fehlermeldungen 9.3 Fehlermeldungen des RF182C Fehlercode Blinken der Beschreibung ERR-LED 3424 Fehler beim Empfang des TCP-Kanals Verbindung wurde abgebrochen • TCP/IP Protokollfehler • Erlaubte Verbindungsanzahl an einem Port wurde überschritten • Prüfen der Socket-Programmierung auf Anwenderseite bzw. Fehlersuche mit •...

  • Seite 84: Diagnose Über Webserver

    Baugruppe speichern und bei Bedarf wieder abrufen. Datensätze speichern Über das Menü "Identification" im Register "Settings" können verschiedene Einstellungen vorgenommen und auf dem Kommunikationsmodul abgespeichert werden. Über die Schaltfläche "transmit and save" können Sie die Einstellungen abspeichern. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 85: Kommunikationsstatus Abfragen

    Um die Datensätze von des Kommunikationsmoduls auszulesen, wechseln Sie in das Menü "Identification" in das Register "Readout". 9.4.2 Kommunikationsstatus abfragen Über das Menü "Communication" im Register "Connection" können Sie den Kommunikationsstatus des Kommunikationsmoduls RF182C abfragen. Sie sehen den Zustand der Anwenderverbindung. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 86: Ereignis- Und Telegrammübersicht

    Ereignis- und Telegrammübersicht Ereignisübersicht Über das Menü "Diagnostic" im Register "Events" können Sie die Ereignisse der Baugruppe abfragen. Telegrammübersicht Über das Menü "Diagnostic" im Register "Traffic" können Sie die letzten zwanzig Telegramme des Kommunikationsmoduls abfragen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 87: Beispiele/Applikationen

    95/98/ME/2000/XP/Vista, Linux, Unix. Andere Betriebssysteme müssen auf die Verwendbarkeit von Netzwerkprogrammen betrachtet werden. ● Sockets werden von vielen Programmiersprachen verwendet (z. B. C, C++, C#, Delphi, VB, Java). Andere Programmiersprachen müssen auf die Verwendbarkeit von Netzwerkprogrammen betrachtet werden. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 88: Grundprinzip Client / Server

    Recv() Empfangen von Daten Close() Schliessen des Sockets nach Beendigung der Datenübertragung. Beim Arbeiten mit dem RF182C geschieht ein Close normalerweise nur beim Herunterfahren der Anlage. Hinweis Es wurden hier keine Parameter und Rückgabewerte der einzelnen Funktionen aufgeführt, da diese sich in den Betriebssystemen/Programmiersprachen unterscheiden können.

  • Seite 89: Auszüge Eines Programmierbeispiels Eines Clients In C / Betriebssystem Windows

    // Zuweisung Port Nummer:10001 adr.sin_addr.s_addr = // Zuweisung der IP-Adresse: 192.168.0.100 /* Anlegung eines Sockets – Funktion liefert den Handle vom Socket zurück SOCK_STREAM – verbindungsorientiertes Protokoll TCP*/ Client = socket( AF_INET, SOCK_STREAM, 0 ); Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 90 = recv( Client, caBuf, sizeof( caBuf ) - 1, 0 ); if( nLen > 0 ) // Es wurden Daten empfangen // im Array caBuf können die Daten gelesen werden else // Fehler beim Empfang // ggf. Verbindungsabbau /*Verbindung schließen*/ closesocket( Client ); Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 91: Anwenderapplikation Rf182C

    Ihrer Entwicklungsumgebung den PC laden, modifizieren und erweitern. Diese Applikation kann als Basis für Ihre Anwendung dienen. Sie finden die Applikation auf der RFID-CD "Software&Documentation", ab Ausgabestand 2009. Folgen Sie auf der Bedienoberfläche den Links "CM/ASM > RF182C > Demo". Sie können das Programm direkt starten. Voraussetzungen ●...

  • Seite 92: Aufbau Bedienoberfläche

    Beispiele/Applikationen 10.2 Anwenderapplikation RF182C 10.2.1 Aufbau Bedienoberfläche ① Eingabefenster IP-Adresse ② Eingabefenster Portnummer ③ Schaltfläche zum Aufbau der Verbindung bzw. Abbau der Verbindung ④ Hinweis: Verbunden bzw. nicht verbunden ⑤ Hinweis: Anwesenheit oder keine Anwesenheit ⑥ Optionskästchen: Ausgabefenster scrollt automatisch bzw. scrollt nicht automatisch ⑦...

  • Seite 93: Auszüge Beispielcode Der Anwenderapplikation In C

    Beispiele/Applikationen 10.2 Anwenderapplikation RF182C 10.2.2 Auszüge Beispielcode der Anwenderapplikation in C# using System; using System.Collections.Generic; using System.ComponentModel; using System.Data; using System.Drawing; using System.Text; using System.Windows.Forms; using System.Net; using System.Net.Sockets; using System.Web; namespace RF182CApp public partial class MainForm : Form // Socket to realise TCP/IP conncetion private Socket Connection = null;...
  • Seite 94 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C SetConnectionState(false); else //not connected --> connect //Try to connect the socket as client. if (Connect() == true) // Connection was established sucessfully SetConnectionState(true); /* This function en- / disables controls needed to set up * the connection and those needed to communicate separately from * each other.
  • Seite 95 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C SetTagDetectionState(TagDetectionState.UNDEFINED); //There may be uncollected data in the buffer --> call ParseBuffer() ParseBuffer(); // Visualasiation Enable(true, false); labelConnectionState.Text = "NOT CONNECTED"; labelConnectionState.BackColor = Color.Red; buttonConnect.Text = "Connect"; AsyncError = false; /* Connects a stream based TCP/IP socket as client. */ private bool Connect() //Collect port and IP from the window.
  • Seite 96 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C //Start asynchronous receive ReceiveString s = new ReceiveString(); Connection.BeginReceive(s.buffer, 0, ReceiveString.BufferSize, 0, new AsyncCallback(ReceiveCallback), s); return true; catch (Exception ex) MessageBox.Show(ex.Message, "Connecting Failed"); return false; /* This routine is called if there is new data in the asynchronous * receive available.
  • Seite 97 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C //only do something if there is a message specified if (editMessage.Text != "") // convert to byte array byte[] buffer = Encoding.ASCII.GetBytes(editMessage.Text.ToCharArray()); // Send! int count = Connection.Send(buffer); // Did we send everything? if (count != buffer.Length) MessageBox.Show("Sending failed!");...
  • Seite 98 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C // (ReceiveCallback is asynchronous) lock (ReceiveBuffer) for (XMLTag tag = FirstTag(); tag != null; tag = FirstTag()) // Extract the parsed message and append it String message = ReceiveBuffer.Substring(tag.startIndex, tag.length); AppendInMessage(message); // Remove parsed message from ReceiveBuffer ReceiveBuffer = ReceiveBuffer.Substring(tag.startIndex + tag.length);...
  • Seite 99 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C // first tag is a reply endTag = "</reply>"; tag.type = "reply"; tag.startIndex = index1; else if (index2 < index3) // first tag is a notification endTag = "</notification>"; tag.type = "notification"; tag.startIndex = index2; //Is the complete message in the buffer? int endIndex = ReceiveBuffer.IndexOf(endTag, tag.startIndex);...
  • Seite 100 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C switch (state) case TagDetectionState.YES: labelTagDetected.Text = "TAG(s) DETECTED"; labelTagDetected.BackColor = Color.Green; break; case TagDetectionState.NO: labelTagDetected.Text = "NO TAG DETECTED"; labelTagDetected.BackColor = Color.Red; break; case TagDetectionState.UNDEFINED: labelTagDetected.Text = ""; labelTagDetected.BackColor = BackColor; //Color of the dialog break;...

  • Seite 101: Funktionen Der Applikation Rf182C

    Beispiele/Applikationen 10.2 Anwenderapplikation RF182C 10.2.3 Funktionen der Applikation RF182C Die folgenden Screenshots zeigen die verschiedenen Funktionen der Applikation RF182C: Beispielhaftes Arbeiten mit der Applikation 1. Geben Sie zuerst IP-Adresse und Portnummer in die entsprechenden Eingabefelde ein. Bild 10-3 RF182C nicht verbunden...
  • Seite 102 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C 2. Klicken Sie anschließend auf die Schaltfläche "Connect". Bild 10-4 Verbindung erfolgreich Der Verbindungsaufbau mit der RF182C war erfolgreich. Das Sendefenster leert sich nach erfolgreichem Senden. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 103 Beispiele/Applikationen 10.2 Anwenderapplikation RF182C 3. Geben Sie einen Reset-Befehl ins Eingabefenster ein. Klicken Sie auf die Schaltfläche "Send". Bild 10-5 Reset-Befehl Das Kommunikationsmodul RF182C arbeitet im Defaultmodus. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 104 10.2 Anwenderapplikation RF182C 4. Das nächste Fenster zeigt, dass der Reset-Befehl erfolgreich verschickt wurde. Es wurde von der RF182C eine Quittung mit dem Errorcode "0000" (Alles okay) gesendet. Es wird angezeigt, dass ein Tag im Antennenfeld des Readers erkannt wurde (0001).

  • Seite 105: Beispielapplikation Für Plc Nach Din Iec 61131

    10.3 Beispielapplikation für PLC nach DIN IEC 61131 5. Das nächste Fenster zeigt den Fall, dass der Tag das Antennefeld des Readers wieder verlassen hat (0000). Bild 10-7 Tag aus dem Feld 10.3 Beispielapplikation für PLC nach DIN IEC 61131 In Vorbereitung. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 106 Beispiele/Applikationen 10.3 Beispielapplikation für PLC nach DIN IEC 61131 Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 107: Technische Daten

    Anschlussblock M12, 7/8" 2L = 8 A Maximaler Einspeisestrom im Bis 40 °C: Bis 60 °C: Anschlussblock Push Pull 1L = 12 A 1L = 8 A 2L = 12 A 2L = 8 A Potentialtrennung Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 108 DC 24 V-Versorgung: sichere (elektrische) Trennung der Kleinspannung (SELV / PELV nach EN 60950) Die Stromversorgung muss den erforderlichen Strom von max. 500 mA für kurzzeitige Spannungsausfälle ≤ 20 ms liefern. Bei einer Stromstärke > 8 A ist ein Leiterquerschnitt von 2,5 mm² zwingend vorgeschrieben. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 109: Maßbilder

    Maßbilder 12.1 Maßbild RF182C mit Befestigungslöchern Maßbild eines RF182C mit Busanschlussblock M12, 7/8" PN Bild 12-1 Maßbild eines RF182C mit Busanschlussblock M12, 7/8" PN Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 110 Maßbilder 12.1 Maßbild RF182C mit Befestigungslöchern Maßbild eines RF182C mit Busanschlussblock Push Pull Bild 12-2 Maßbild eines RF182C mit Busanschlussblock Push Pull Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 111: Anschlusskabel Zum Reader / Slg

    Anschlusskabel M12 ↔ Sub-D (MOBY D alle SLG außer 6GT2602-0AB10-0AX0)) Maximale Kabellänge Das RF182C kann mit jeder Reader / SLG-Konfiguration mit einer maximalen Kabellänge von 50 m betrieben werden. Längere Anschlusskabel bis 1000 m sind teilweise möglich. Hierzu muss jedoch der Stromverbrauch der angeschlossenen Reader / SLG berücksichtigt werden.

  • Seite 112: Steckerbelegung

    Tabelle 13- 2 Anschlusskabel / Verlängerungskabel M12 <-> M12 Tabelle 13- 3 Anschlusskabel M12 ↔ Sub-D 9-pol. M12-Stecker (Stift) Sub-D-Stecker (Buchse) – – 1, 8 Beachte: Reader / SLG mit Sub-D-Stecker müssen über einen zusätzlichen Stecker mit DC 24 V versorgt werden. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 113: Selbst Konfektionierte Kabel

    M12-Stecker können im einschlägigen Fachhandel (z. B. Fa. Binder) bezogen werden. Pinbelegung Die Pin-Belegung ist in der folgenden Tabelle aufgelistet. Tabelle 13- 4 Pin-Belegung M12-Stecker (Stift) Signal Adernfarbe 1L+ (+ 24 V) Datenblatt des Kabelherstellers −RxD beachten −TxD Frei Funktionserde (PE) / Schirm Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 114 Anschlusskabel zum Reader / SLG 13.2 Selbst konfektionierte Kabel Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 115: Bestelldaten

    Bestelldaten Tabelle 14- 1 Bestelldaten RF182C und Zubehör RF182C Kommunikationsmodul RF182C 6GT2002-0JD10 max. 2 SLG bzw. Reader anschließbar Anschlussblock M12, 7/8'' (5-polig) 6GT2002-1JD00 Anschlussblock M12, 7/8'' (4-polig) 6GT2002-4JD00 Anschlussblock Push Pull, RJ45 6GT2002-2JD00 Beschriftungsschilder 20 x 7 mm (1 Packung = 340 Stück) 3RT1900-1SB20 Zubehör für Anschlussblock M12 7/8"...
  • Seite 116 Reader-Kabel RF300, RF600 Verlängerungskabel RF300 / RF600 / 6GT2891-0FN50 MOBY U / D; 50 m Reader-Kabel für RF300; Stecker am Reader abgewinkelt; 2m 6GT2891-0JH20 RFID-CD "Software&Documentation" 6GT2080-2AA10 Diese Kabel stehen in verschiedenen Längenvarianten zur Verfügung. Siehe hierzu Katalog IK PI. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 117: Befehls- Und Quittungstelegramme

    Kommunikationsschnittstelle (Seite 53). Es sind hier nur diejenigen Befehle aufgeführt, die eine spezielle Kodierung von Befehlen und Ergebnissen benötigen. Hinweis Spezielle Informationen zu Telegrammergänzungen bei den Readern RF620R/RF630R finden Sie im Anhang des "Parametrierhandbuchs RF620R/RF630R". Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 118 Befehls- und Quittungstelegramme RESET Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 119 MOBY D: Tag-Typ • RF300-ISO: Tag-Typ • sync Semaphorensteuerung (Synchronisation mit Reader (RF300: res) Status Antenne stand_by Standby-Zeit, nachdem ein Befehl ausgeführt wurde (RF300: res) MDS control Anwesenheitsmodus Nähere Informationen können Sie der jeweiligen Reader-Beschreibung entnehmen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 120 Befehls- und Quittungstelegramme GetReaderStatus mode = 02 GetReaderStatus mode = 03 GetReaderStatus mode = 04 GetReaderStatus mode = 05 Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 121 8 ... 26 Param S-Info SFZ CRCFZ BSTAT ASMFZ res. Parametername Kommentar S-Info Reader status mode information = 06 Fehlerzähler, passiv (Ruhefehlerzähler) Abbruchzähler Codefehlerzähler Signaturfehlerzähler CRCFZ CRC-Fehlerzähler BSTAT Aktueller Befehlsstatus ASMFZ Schnittstellenfehlerzähler zu ASM res. Reserve Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 122 Reader-Version Baud Baudrate res2 Reserviert dili_SLG Eingestellte Sendeleistung multi Multitag Reader field_on_control Eingestellter Kommunikationstyp field_on_time Eingestellter Kanal expert Experten-Modus Status Antenne scanning_time Radio Kommunikatiosprofil MDS control Anwesenheitsmodus Nähere Informationen können Sie der jeweiligen Reader-Beschreibung entnehmen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 123 Datum der letzten Änderung der Sleep_time (Kalenderwoche) year Datum der letzten Änderung der Sleep_time (Kalenderjahr) battery Restliche Batterielebensdauer in Prozent Eingestellter Sleep time Wert im MDS Nähere Informationen können Sie der jeweiligen Reader-Beschreibung entnehmen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 124 Lock_- res. state Parametername Kommentar status Tag status mode information = 01 UID 1 4 UID (Tag-Nummer, EPC ID) UID 5 8 Lock_state Schreibschutz-Status EEPROM res. Reserve Nähere Informationen können Sie der jeweiligen Reader-Beschreibung entnehmen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 125 Tag status mode information = 02 UID 1 4 UID (Tag-Nummer, EPC ID) UID 5 8 Beziehung zwischen Grenzwert Leistungsflussdichte und aktuellem Messwert Fehlerzähler, passiv (Ruhefeldzähler) Fehlerzähler, aktiv (Fehler während der Kommunikation) ANWZ Anwesenheitsfehler res. Reserve Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 126 Speichergröße in Byte lock_state Lockstatus, OTP-Information: pro Block (4x4 Bytes oder 2x8 Bytes) ein Bit (Bit=1: Block ist gesperrt) block_size Blockgröße des Transponders nr_of_blocks Blockanzahl Nähere Informationen können Sie in der jeweiligen Reader Beschreibung entnehmen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 127 Tag status mode information = 04 UID 1 4 UID (Tag-Nummer, EPC ID) UID 5 8 Antenne, die das MDS erkannt hat RSSI RSSI-Schwellwert Stunden Minuten Sekunden Reserve res1 Reserve res2 Reserve Nähere Informationen können Sie der jeweiligen Reader-Beschreibung entnehmen. Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...
  • Seite 128 Befehls- und Quittungstelegramme Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 129: Adressierung Der Rfid-Tags

    (http://support.automation.siemens.com/WW/view/de/13628689), Kapitel "Mobile Datenspeicher > Einführung". Adressraum der Transponder-Varianten für RF300 Adressraum der RF300-Transponder siehe Systemhandbuch SIMATIC RF300 (http://support.automation.siemens.com/WW/view/de/21738946) , Kapitel "RF300- Transonder > Speicheraufbau der RF300-Tags" und Kapitel "ISO-Transponder > Speicheraufbau der ISO-Tags". Adressraum der Transponder-Varianten für RF600 Adressraum der RF600-Transponder siehe Parametrierhandbuch SIMATIC RF620R/RF630R (http://support.automation.siemens.com/WW/view/de/33287195) , Kapitel...
  • Seite 130 Adressierung der RFID-Tags Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 131: Schema Der Übertragung Der Hexadezimalen Tag-Daten Über Xml

    Tag sind ebenfalls hexadezimal hinterlegt. Bei den Befehlen Read/Write werden die Daten jedoch als ASCII-Zeichen übertragen. Eine Konvertierung Hex nach ASCII-Hex und umgekehrt geschieht automatisch im Kommunikationsmodul. Das folgende Beispiel zeigt das Schema der Kodierung: Befehl zum RF182C <readTagData> <startAddress>0000</startAddress> <dataLength>0004</dataLength>...
  • Seite 132 Schema der Übertragung der Hexadezimalen Tag-Daten über XML Optional: Hinterlegung der Ergebnisdaten im Datenbaustein einer Steuerung Adresse Daten Daten [dez] [hex] [ASC] Kommunikationsmodul RF182C Betriebsanleitung, 10/2010, J31069-D0204-U001-A2-0018...

  • Seite 133: Service & Support

    Sie erreichen uns im Internet unter: Support-Homepage (www.siemens.com/automation/service&support) Support-Anfragen beantworten wir Ihnen unter: Web-Formular für Support Request (www.siemens.de/automation/support-request) Allgemeine Neuigkeiten zum Kommunikationsmodul RF182C oder einen Überblick über unsere weiteren Identifikationssysteme finden Sie im Internet unter der Adresse: RFID-Homepage (www.siemens.de/simatic-sensors/rf) Kommunikationsmodul RF182C...
