- Seite 1 SIMATIC RF640T Betriebsanleitung SIMATIC Sensors RFID-Systeme SIMATIC RF640T 0044 II 2 G Ex ib IIC T6 bis T3 II 2 D Ex ibD 21 T140°C Betriebsanleitung 05/2007 A5E00905212-02...
-
Seite 2: Sicherheitshinweise
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis SIMATIC RF640T Betriebsanleitung......................5 Merkmale ............................5 Bestelldaten ...........................6 Einsatz planen ..........................7 1.3.1 Optimale Antennen-Transponderpositionierung bei planer Montage des Transponders auf Metall..............................7 1.3.2 Lesereichweite bei metallischen planen Trägern................8 1.3.3 Einfluss von leitenden Wänden auf die Lesereichweite ..............9 1.3.4 Richtcharakteristik des Transponders ..................11 1.3.5... - Seite 4 Inhaltsverzeichnis SIMATIC RF640T Betriebsanleitung, 05/2007, A5E00905212-02...
-
Seite 5: Simatic Rf640T Betriebsanleitung

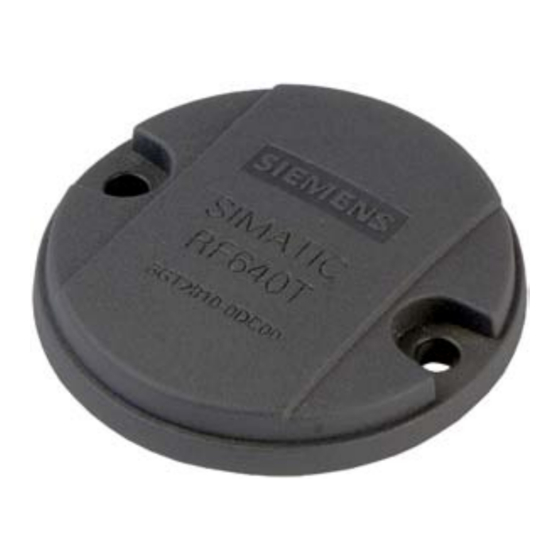

SIMATIC RF640T Betriebsanleitung Merkmale Der SIMATIC RF640T Transponder ist ein passiver (d. h. batterieloser) Datenträger in runder Bauform, der auf Basis des UCODE HSL-Standards im UHF - Bereich betrieben wird. Anwendungsbereich ist industrielles Asset-Management, RF-Kennzeichnung von Werkzeugen, Behältern und metallischen Vorrichtungen. -
Seite 6: Bestelldaten
-25 °C bis +85 °C Betriebstemperatur • Maße 50 mm x 8 mm (DxH) • Schutzart IP 68 / IP x9K • ATEX • SIMATIC RF640T (USA / Kanada) 6GT2810-0DC10 für die Anbringung auf Metall • Frequenz 915 MHz • 216 Byte Anwenderspeicher •... -
Seite 7: Einsatz Planen
SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen Einsatz planen 1.3.1 Optimale Antennen-Transponderpositionierung bei planer Montage des Transponders auf Metall Bild 1-1 Beispiel für eine optimale Antennen-Transponderpositionierung SIMATIC RF640T Betriebsanleitung, 05/2007, A5E00905212-02... -
Seite 8: Lesereichweite Bei Metallischen Planen Trägern
SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen 1.3.2 Lesereichweite bei metallischen planen Trägern Grundsätzlich weist der Transponder eine lineare Polarisation auf. Die Polarisationsachse verläuft wie in nachstehender Grafik gezeigt. Wenn der Datenträger auf einer planen Metallträgerplatte zentrisch montiert ist, welche nahezu quadratische Abmaße hat oder kreisrund ist, so kann dieser beliebig ausgerichtet sein, da die RF660A-Sende- und Empfangsantennen mit zirkulärer Polarisation arbeiten. -
Seite 9: Einfluss Von Leitenden Wänden Auf Die Lesereichweite
SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen 1.3.3 Einfluss von leitenden Wänden auf die Lesereichweite Sind leitende Wände bzw. Begrenzungen in der Umgebung, welche das Funkfeld abschatten, wird ein Abstand von ca. 10 cm empfohlen. Grundsätzlich beeinflussen Wände am wenigsten, wenn die Polarisationsachse orthogonal zur Wand steht. - Seite 10 SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen Lesereichweite: zwei leitende Wände Abhängigkeit der Lesereichweite bei Positionierung an zwei leitenden Wänden Draufsicht Seitenansicht Abstand d 20 mm 50 mm 100 mm Lesereichweite ca. 75 % ca. 90 % ca. 90 % Wandhöhe 20 mm ca.
-
Seite 11: Richtcharakteristik Des Transponders
SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen 1.3.4 Richtcharakteristik des Transponders Vorzugsweise ist der Datenträger parallel zur Sendeantenne auszurichten. Wird jedoch der Datenträger inklusive der metallischen Trägerplatte gekippt, ergibt sich eine Verringerung der Reichweite. Rotation um die Polarisationsachse Bild 1-3 Charakteristik des Transponders bei der Rotation um die Polarisationsachse... -
Seite 12: Rotation Orthogonal Zur Polarisationsachse
SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen Rotation orthogonal zur Polarisationsachse Bild 1-4 Charakteristik des Transponders bei der Rotation orthogonal zu der Polarisationsachse (innerhalb der Tag Ebene) 1.3.5 Lesereichweite bei Montage auf nichtmetallischen Trägermaterialien Der Transponder ist grundsätzlich für die Montage auf metallischen Objekten konzipiert und hat unter dieser Voraussetzung die maximale Reichweite. -
Seite 13: Einsatz Des Transponders Im Ex-Schutzbereich
SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen 1.3.6 Einsatz des Transponders im Ex-Schutzbereich Die TÜV NORD CERT GmbH, benannte Stelle Nr. 0044 nach Artikel 9 der Richtlinie des Rates der Europäischen Gemeinschaften vom 23. März 1994 (94/9/EG), hat die Erfüllung der grundlegenden Sicherheits- und Gesundheitsanforderungen für die Konzeption und den Bau von Geräten und Schutzsystemen zur bestimmungsgemäßen Verwendung in... -
Seite 14: Einsatz Des Transponders Im Ex-Schutzbereich Für Gase
SIMATIC RF640T Betriebsanleitung 1.3 Einsatz planen 1.3.7 Einsatz des Transponders im Ex-Schutzbereich für Gase Temperaturklasseneinteilung für Gase Die Temperaturklasse des Transponders ist für gasexplosionsgefährdete Bereiche abhängig vom Umgebungstemperaturbereich: Umgebungstemperaturbereich Temperaturklasse -25 °C bis +85 °C -25 °C bis +60 °C -25 °C bis +40 °C... -
Seite 15: Einsatz Des Transponders Im Ex-Schutzbereich Für Stäube
SIMATIC RF640T Betriebsanleitung 1.4 Montagehinweise 1.3.8 Einsatz des Transponders im Ex-Schutzbereich für Stäube Das Betriebsmittel ist geeignet für Stäube, deren Zündtemperaturen bei einer Staubschicht von 5 mm größer als 210 °C sind (Glimmtemperatur). Mit der hier laut IEC 61241-0 und IEC 61241-11 angegebenen Zündtemperatur nach Zündschutzart iD wird in diesem Fall die... -
Seite 16: Technische Daten
SIMATIC RF640T Betriebsanleitung 1.5 Technische Daten Technische Daten 1.5.1 Mechanische Angaben Eigenschaft Beschreibung Abmessungen (D x H) 50 mm x 8 mm (+1 mm) Aufbau Leiterplatte mit integrierter Antenne Ausführung Kunststoffgehäuse (PA12) Gewicht ca.13 Gramm Montage auf Metall direkt auf Metall ohne Abstand 1.5.2... -
Seite 17: Speicher Angaben
SIMATIC RF640T Betriebsanleitung 1.5 Technische Daten 1.5.3 Speicher Angaben Eigenschaft Beschreibung EEPROM 256 Byte Datenerhaltungszeit 10 Jahre Lesezyklen unbegrenzt Schreibzyklen Minimum bei +22 °C 100 000 Typisch bei +22 °C 1000 000 Speicherorganisation UID-Speicher (Festcode) (Byte 0 ... 7) 8 Byte Anwenderspeicher (Byte 8 ... - Seite 18 SIMATIC RF640T Betriebsanleitung 1.5 Technische Daten Es muss die Richtlinie des Rates der Europäischen Gemeinschaften vom 23. März 1994 (94/9/EG) eingehalten werden, siehe auch Kapitel "Einsatz des Transponders im Ex- Schutzbereich". Die Werte für Schock und Vibration sind Maximalwerte und dürfen nicht als Dauerbeanspruchung auftreten.
-
Seite 19: Chemische Beständigkeit Des Transponders Rf640T
SIMATIC RF640T Betriebsanleitung 1.5 Technische Daten 1.5.5 Chemische Beständigkeit des Transponders RF640T Die folgende Tabelle gibt einen Überblick über die chemische Beständigkeit des Datenspeichers aus Polyamid 12. Hervorzuheben ist die sehr gute Beständigkeit des Kunststoffgehäuses gegenüber Chemikalien im Kfz (z. B.: Öle, Fette, Dieselkraftstoff, Benzin, ...), die nicht gesondert aufgeführt sind. - Seite 20 SIMATIC RF640T Betriebsanleitung 1.5 Technische Daten Konzentration 20 °C 60 °C Schwefeldioxid gering ￮￮￮￮ ￮￮￮￮ Schwefelsäure ￮￮ ￚ ￮￮￮ ￚ Schwefelwasserstoff gering ￮￮￮￮ ￮￮￮￮ Tetrachlorkohlenstoff ￮￮￮￮ ￮￮￮￮ Toluol ￮￮￮￮ ￮￮￮ Waschmittel hoch ￮￮￮￮ ￮￮￮￮ Weichmacher ￮￮￮￮ ￮￮￮￮ Zeichenerklärung ￮￮￮￮ beständig ￮￮￮...
-
Seite 21: Zertifikate Und Zulassungen
SIMATIC RF640T Betriebsanleitung 1.6 Zertifikate und Zulassungen Zertifikate und Zulassungen Tabelle 1-3 6GT2810-0DC00 - RF640T UHF Tool Tag - Europa Zertifikat Beschreibung CE Zulassung nach R&TTE Für die Richtlinie 94/9/EG: EG Baumusterprüfbescheinigung Nr. TÜV 07 ATEX 346241 Anerkennung der Qualitätssicherung TÜV 96 ATEX 1125 Q... -
Seite 22: Maßbild
SIMATIC RF640T Betriebsanleitung 1.7 Maßbild Maßbild Bild 1-5 SIMATIC RF640T UHF Tool Tag Version 1 Maßeinheiten: Alle Maße in mm SIMATIC RF640T Betriebsanleitung, 05/2007, A5E00905212-02...
