1 Einleitung
Der Rheomat 140 dient zur Bestimmung der dynamischen Viskosität von Substanzen.
Der Rheomat 140 ist ein Rotationsviskosimeter. Sein offenes, konzentrisches Mess-
system erlaubt Messungen im Eintauchverfahren. Messkopf und Messrohr sind starr
gekoppelt.
Über eine Motorstrommessung wird das Drehmoment ermittelt, das benötigt wird, um
den Messkörper in der Substanz mit einer vorgegebenen Drehzahl rotieren zu lassen.
Aus diesem gemessenen Drehmoment, der vorgegebenen Schergeschwindigkeit und
dem verwendeten Messsystem wird die Viskosität berechnet.
Folgende Daten können Sie auf der Anzeige gleichzeitig ablesen:
das Drehmoment
die Schergeschwindigkeit
die Schubspannung
die berechnete Viskosität
die Nummer des Messsystems, z.B.
2 Messprinzip

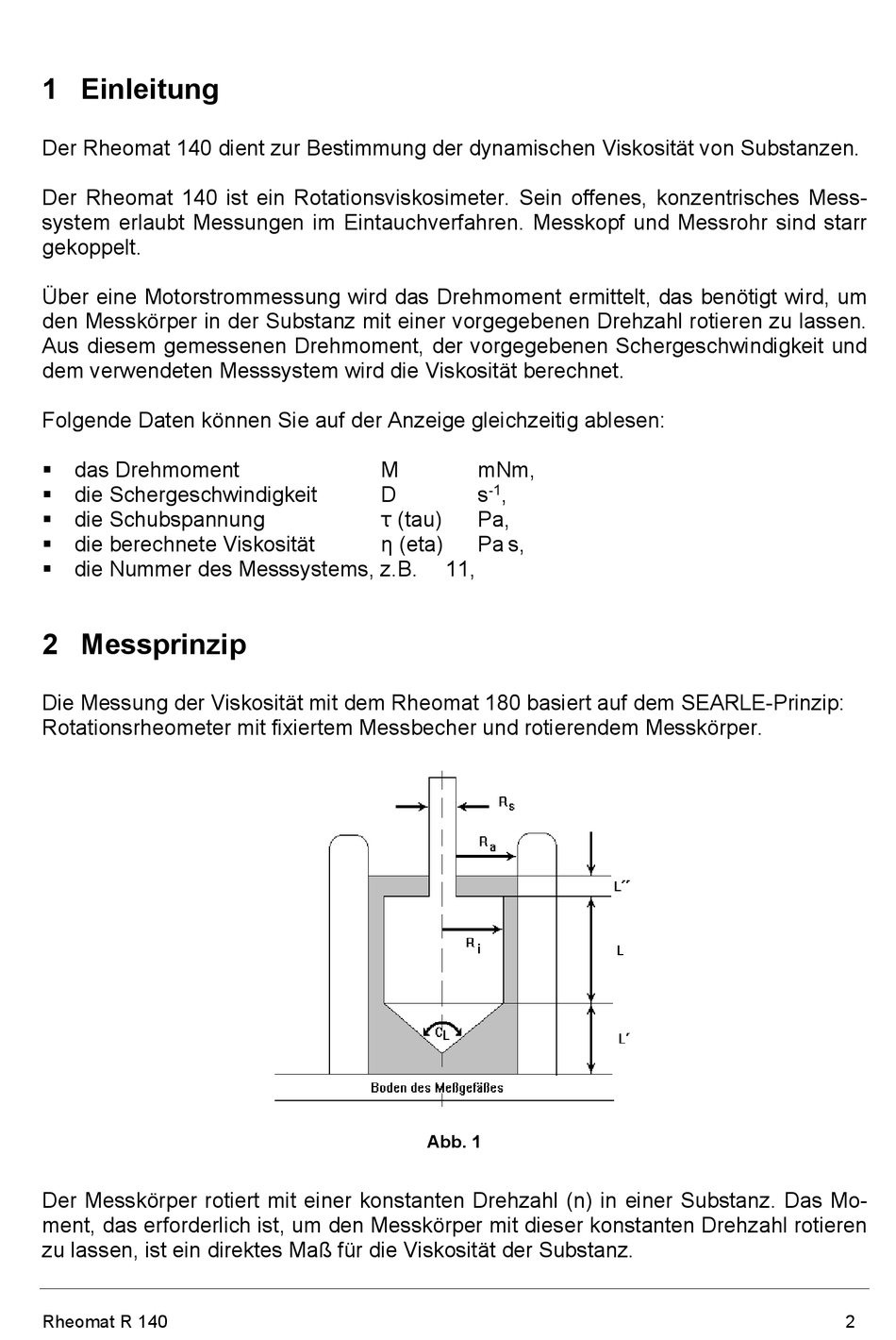

Die Messung der Viskosität mit dem Rheomat 180 basiert auf dem SEARLE-Prinzip:
Rotationsrheometer mit fixiertem Messbecher und rotierendem Messkörper.
Der Messkörper rotiert mit einer konstanten Drehzahl (n) in einer Substanz. Das Mo-
ment, das erforderlich ist, um den Messkörper mit dieser konstanten Drehzahl rotieren
zu lassen, ist ein direktes Maß für die Viskosität der Substanz.
Rheomat R 140
M
mNm,
-1
D
s
,
τ (tau)
Pa,
η (eta)
Pa s,
11,
Abb. 1
2
