patura 303660 Montageanleitung Seite 11

7.

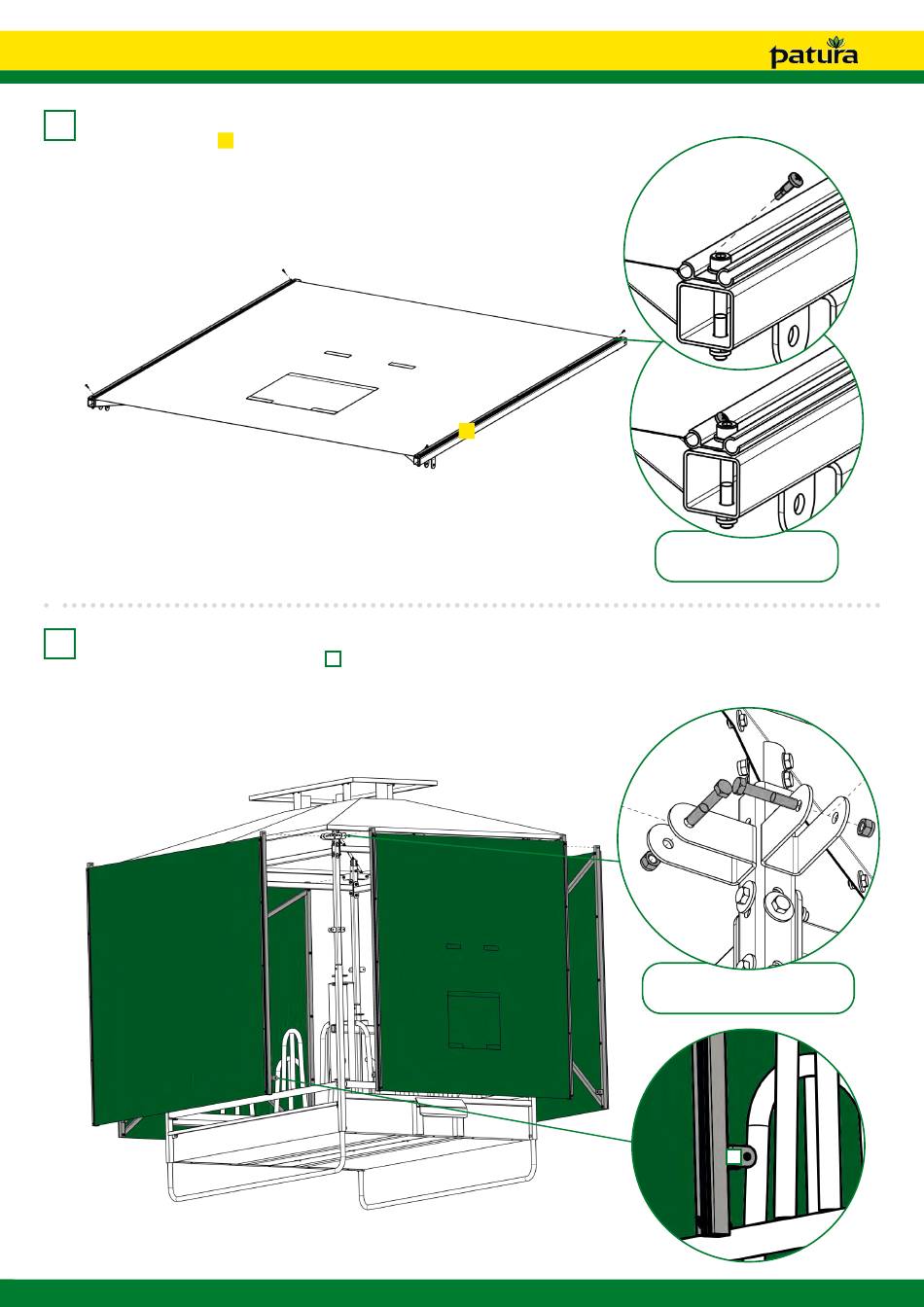

Drehen Sie alle Klappsegmente um und fixieren Sie jede Rechteckplane an allen 4 Ecken mit selbstschneidenen Schrauben
in den Kederprofilen 21
8.
Die fertig montierten Klappsegmente werden nun jeweils an die 4 Seiten der Dachkonstruktion geschraubt. Bitte achten Sie
darauf, dass die Befestigungslaschen
dürfen nicht ganz angezogen werden, es muss zwischen Laschen und Klappsegmentrohren etwas Spiel verbleiben. Das
Klappsegment mit der Aussparung wird an der Seite der Dreipunktanhängung montiert.
.
A für die Stützrohre beim Einhängen nach innen zur Raufe zeigen. Die Schrauben
21
16x Bohrschraube 4,8 x 19
an allen 4 Ecken der Planen
8x Sechskantschraube M12 x 70
8x Mutter selbstsichernd M12
A
