Bedienungsanleitung

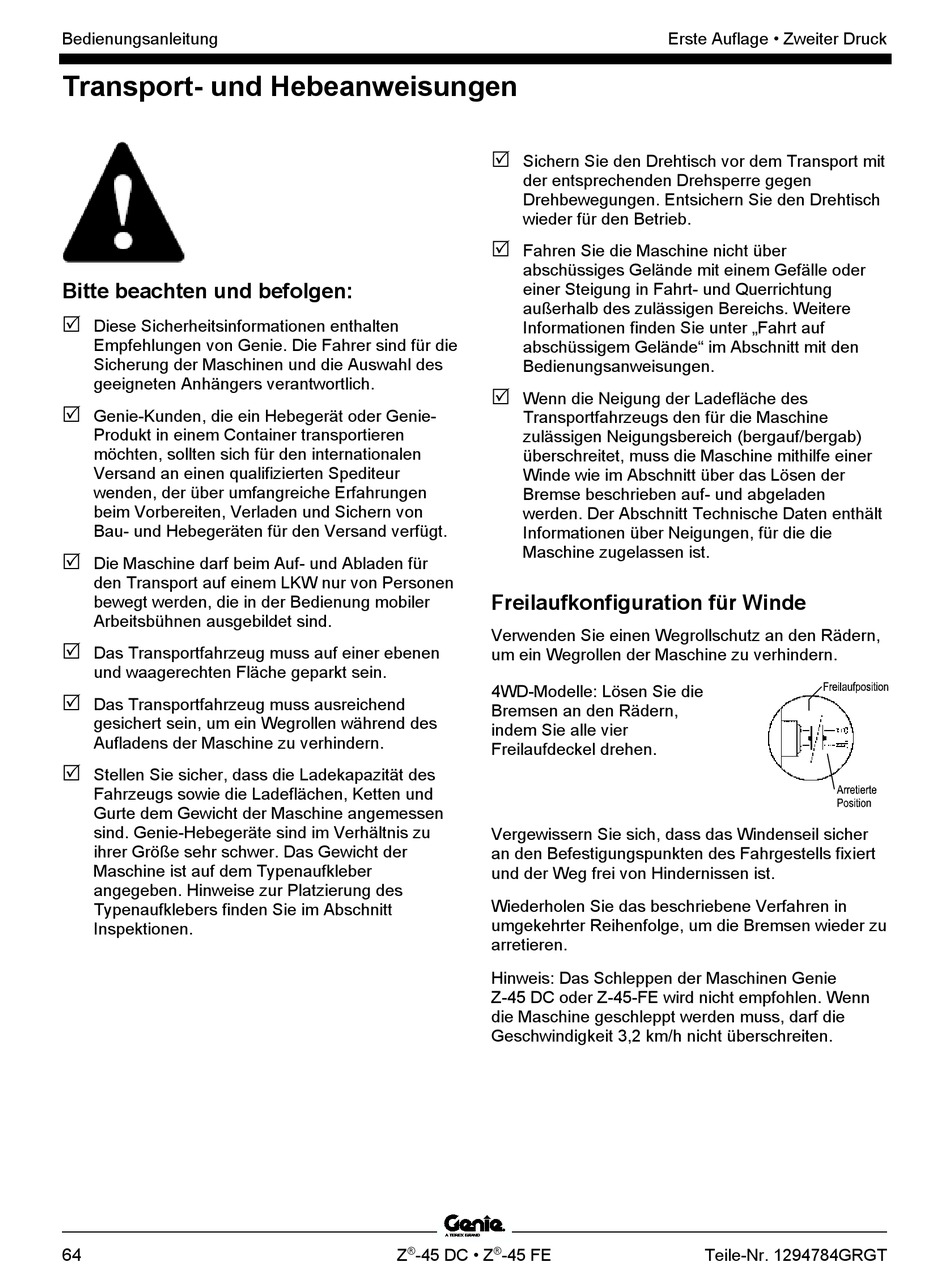

Transport- und Hebeanweisungen
Transport- und Hebeanweisungen
Bitte beachten und befolgen:
Diese Sicherheitsinformationen enthalten
Empfehlungen von Genie. Die Fahrer sind für die
Sicherung der Maschinen und die Auswahl des
geeigneten Anhängers verantwortlich.
Genie-Kunden, die ein Hebegerät oder Genie-
Produkt in einem Container transportieren
möchten, sollten sich für den internationalen
Versand an einen qualifizierten Spediteur
wenden, der über umfangreiche Erfahrungen
beim Vorbereiten, Verladen und Sichern von
Bau- und Hebegeräten für den Versand verfügt.
Die Maschine darf beim Auf- und Abladen für
den Transport auf einem LKW nur von Personen
bewegt werden, die in der Bedienung mobiler
Arbeitsbühnen ausgebildet sind.
Das Transportfahrzeug muss auf einer ebenen
und waagerechten Fläche geparkt sein.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte dem Gewicht der Maschine angemessen
sind. Genie-Hebegeräte sind im Verhältnis zu
ihrer Größe sehr schwer. Das Gewicht der
Maschine ist auf dem Typenaufkleber
angegeben. Hinweise zur Platzierung des
Typenaufklebers finden Sie im Abschnitt
Inspektionen.
64
Sichern Sie den Drehtisch vor dem Transport mit
der entsprechenden Drehsperre gegen
Drehbewegungen. Entsichern Sie den Drehtisch
wieder für den Betrieb.
Fahren Sie die Maschine nicht über
abschüssiges Gelände mit einem Gefälle oder
einer Steigung in Fahrt- und Querrichtung
außerhalb des zulässigen Bereichs. Weitere
Informationen finden Sie unter „Fahrt auf
abschüssigem Gelände" im Abschnitt mit den
Bedienungsanweisungen.
Wenn die Neigung der Ladefläche des
Transportfahrzeugs den für die Maschine
zulässigen Neigungsbereich (bergauf/bergab)
überschreitet, muss die Maschine mithilfe einer
Winde wie im Abschnitt über das Lösen der
Bremse beschrieben auf- und abgeladen
werden. Der Abschnitt Technische Daten enthält
Informationen über Neigungen, für die die
Maschine zugelassen ist.
Freilaufkonfiguration für Winde
Verwenden Sie einen Wegrollschutz an den Rädern,
um ein Wegrollen der Maschine zu verhindern.
4WD-Modelle: Lösen Sie die
Bremsen an den Rädern,
indem Sie alle vier
Freilaufdeckel drehen.
Vergewissern Sie sich, dass das Windenseil sicher
an den Befestigungspunkten des Fahrgestells fixiert
und der Weg frei von Hindernissen ist.
Wiederholen Sie das beschriebene Verfahren in
umgekehrter Reihenfolge, um die Bremsen wieder zu
arretieren.
Hinweis: Das Schleppen der Maschinen Genie
Z-45 DC oder Z-45-FE wird nicht empfohlen. Wenn
die Maschine geschleppt werden muss, darf die
Geschwindigkeit 3,2 km/h nicht überschreiten.
Z
®
-45 DC • Z
®
-45 FE
Erste Auflage • Zweiter Druck
Teile-Nr. 1294784GRGT
