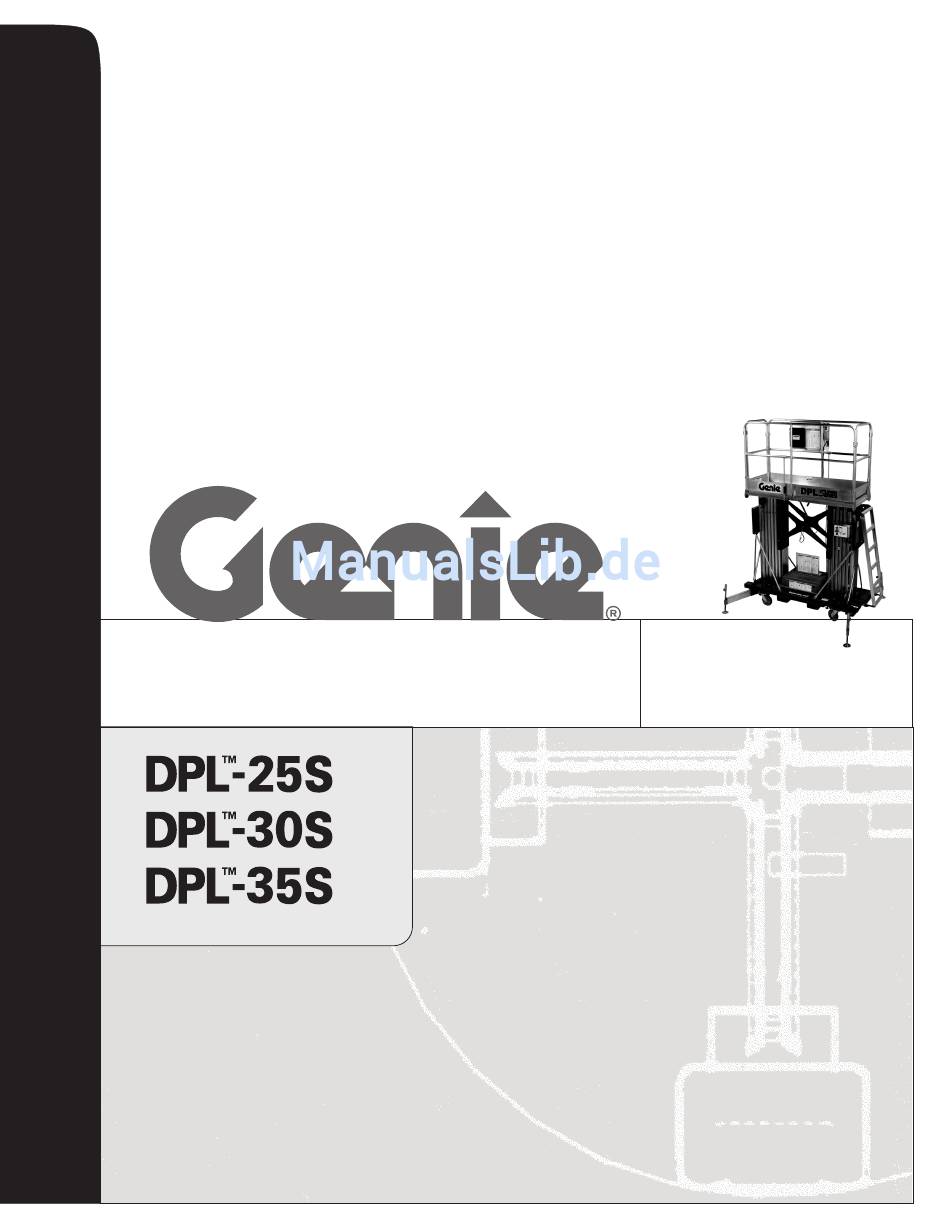

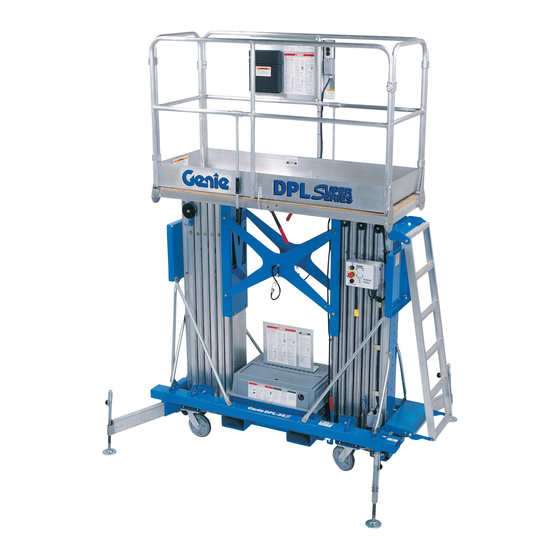

- Seite 1 Übersetzung der Bedienungsanleitung Originalanleitung Fourth Edition mit Wartungsinformationen First Printing Part No. 145357GR...
-
Seite 2: Inhaltsverzeichnis
Copyright © 1996 Genie Industries So erreichen Sie uns: Vierte Auflage: Erster Druck, April 2010 Internet: http://www.genieindustries.com „Genie“ und „DPL“ sind in den USA und vielen E-Mail: techpub@genieind.com anderen Ländern eingetragene Warenzeichen von Genie Industries. „Super Series“ ist ein Warenzeichen von Genie Industries. -
Seite 3: Sicherheitsbestimmungen
Lesen, verstehen und befolgen Sie die Sicherheits- bestimmungen des Arbeitgebers und die Arbeits- platzvorschriften. Lesen, verstehen und befolgen Sie alle geltenden behördlichen Bestimmungen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Teile-Nr. 145357GR Genie DPL Super Series... - Seite 4 Objekte, die sich außerhalb der Plattform befinden, dürfen nicht zum Heranziehen oder Abstoßen verwendet werden. Maximal zulässige 445 N Seitenkraft – ANSI- und CSA-Modelle Maximal zulässige 400 N Kraft per Hand – CE- und AUS-Modelle Genie DPL Super Series Teile-Nr. 145357GR...
- Seite 5 Ladung vergrößern. eingerastet sind. Steigen Sie nicht von der Plattform, solange sie angehoben ist. Wenn die Stromversorgung ausfällt, lassen Sie vom Bodenpersonal das Ventil zum manuellen Senken aktivieren. Halten Sie den Plattformboden frei von Schmutz. Teile-Nr. 145357GR Genie DPL Super Series...
-
Seite 6: Gefahr Der Beschädigung Von Bauteilen
Entlüftungsdeckel eingebaut ist. Anweisungen für den Entlüftungsdeckel finden Sie im Abschnitt über die Inspektion vor Inbetriebnahme. Verwenden Sie die Maschine nicht als Masse bei Schweißarbeiten. Gleichstrommodelle: Betreiben Sie die Maschine nicht mit schwacher oder nahezu leerer Batterie. Genie DPL Super Series Teile-Nr. 145357GR... -
Seite 7: Gefahr Durch Unsachgemäßen Gebrauch
Bedienungsanleitung SICHERHEITSBESTIMMUNGEN Gefahr durch unsachgemäßen Legende – Aufschriften Gebrauch Für die Produktaufschriften von Genie werden Symbole, Farbkodierungen und Signalwörter mit Sie dürfen die Maschine nur dann unbeaufsichtigt folgender Bedeutung verwendet: lassen, wenn der Schlüssel zur Sicherung gegen unbefugte Inbetriebnahme abgezogen wurde. - Seite 8 Laden Sie die Batterien in einem gut belüfteten Bereich auf. Entfernen Sie die Gleichstromkabel des Ladegeräts nicht von der Batterie, wenn das Ladegerät eingeschaltet ist. Die Schiebetür der Unterbauabdeckung muss während des gesamten Ladevorgangs geöffnet bleiben. Genie DPL Super Series Teile-Nr. 145357GR...
-
Seite 9: Bodensteuerung
Batterieladestand 2 Schlüsselschalter 6 Leistungslampe 3 Sperrenanzeigeleuchten der Abstützungen (vier) 7 Taster zum Absenken der Plattform mit 4 Anzeigelampe für niedrigen Batterieladestand Reserveantrieb beim Senken mit Reserveantrieb 8 Aktivierungstaster Steuerelemente 9 Schalter Heben/Senken Teile-Nr. 145357GR Genie DPL Super Series... -
Seite 10: Legende
25 Turm 14 Sperrstift für 7 Plattformeinstieg 26 Lenkhebel Plattformeinstiegsleiter 8 Verriegelung des Einstiegs 27 Sperrhebel für 15 Abstützung mit am Plattformende Plattformgeländer Ausgleichsstempel 9 Plattform 16 Gabeltasche 10 Sperrenanzeige 17 Wasserwaage 18 Fortsetzungskabel Genie DPL Super Series Teile-Nr. 145357GR... -
Seite 11: Inspektion Vor Inbetriebnahme
Erstgebrauch ist der Dichtungsverschluss im Hydrauliktank unter der Batterieabdeckung zu entfernen und dauerhaft durch einen Entlüftungsdeckel zu ersetzen. Ein Entlüftungsdeckel wird mit der Maschine geliefert und befindet sich in einem am Turm befestigten Umschlag. Teile-Nr. 145357GR Genie DPL Super Series... - Seite 12 Stifte montiert und fest angezogen sind. Spulenkabel (je nach Ausstattung) Hydraulikeinheit, Schläuche, Anschlüsse und Zylinder Manueller Senkhebel Geländer am Plattformende, seitliche Plattformgeländer und Plattformeinstiegstür Sperrhebel für Plattformgeländer Fortsetzungskabel und Riemenscheiben Hebeketten und Zwischenräder Schrauben, Muttern und sonstige Befestigungselemente Genie DPL Super Series Teile-Nr. 145357GR...
-
Seite 13: Wartung
Bedienungsanleitung aufgeführten routine- mäßigen Wartungsaufgaben durchgeführt werden. Für diese Arbeiten sind Werkzeuge erforderlich. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Hersteller- spezifikationen und den im Aufgabenhandbuch Für diese Arbeiten werden Neuteile aufgelisteten Erfordernissen auszuführen. benötigt. Teile-Nr. 145357GR Genie DPL Super Series... -
Seite 14: Batterie Überprüfen - Gleichstrommodelle
1 Tragen Sie Schutzkleidung und eine Schutzbrille. 2 Nehmen Sie die Batteriezellendeckel ab. 3 Überprüfen Sie den Säurestand. Gegebenenfalls ist destilliertes Wasser bis zum unteren Rand des Einfüllstutzens aufzufüllen. Nicht überfüllen. 4 Setzen Sie die Batteriezellendeckel wieder auf. Genie DPL Super Series Teile-Nr. 145357GR... -
Seite 15: Vorgesehene Wartungsarbeiten
Personen und gemäß den Anweisungen im Wartungshandbuch dieser Maschine durchgeführt werden. Bei Maschinen, die länger als drei Monate außer Betrieb waren, muss die vierteljährliche Wartung ausgeführt werden, bevor sie wieder in Betrieb genommen werden dürfen. Teile-Nr. 145357GR Genie DPL Super Series... -
Seite 16: Funktionstests
Bodensteuerung in die Stellung Ergebnis: Die Leistungslampe sollte aufleuchten. 5 Bauen Sie alle Abstützungen ein, und passen Sie die Ausgleichsstempel an, bis die Maschine waagerecht steht. Richten Sie die Maschine nur mit den Abstützungen waagerecht aus. Genie DPL Super Series Teile-Nr. 145357GR... - Seite 17 Fahrtrichtung. 10 Verwenden Sie die Leiter, um auf die Plattform zu gelangen. Schließen und verriegeln Sie den Ergebnis: Die Funktion Plattformeinstieg und das Geländer am Heben/Senken sollte Plattformende. nicht angesteuert werden können. Teile-Nr. 145357GR Genie DPL Super Series...
- Seite 18 25 Drehen Sie den Schlüsselschalter in die Stellung Bodensteuerung. 26 Drücken Sie den Taster der Bodensteuerung für das Absenken der Plattform mit dem Reserveantrieb. Ergebnis: Die Plattform sollte sich senken. 27 Schließen Sie die Maschine an die Stromquelle an. Genie DPL Super Series Teile-Nr. 145357GR...
-
Seite 19: Inspektion Des Arbeitsplatzes
Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Hinweise auf Arbeitsplatzgefahren zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Teile-Nr. 145357GR Genie DPL Super Series... -
Seite 20: Bedienungsanweisungen
Bediener vor Benutzung der 4 Überprüfen Sie den Arbeitsplatz. Maschine eine Inspektion vor Inbetriebnahme, Funktionstests und eine Inspektion des 5 Verwenden Sie die Maschine nur Arbeitsplatzes durchführen muss. für den vorgesehenen Zweck. Genie DPL Super Series Teile-Nr. 145357GR... -
Seite 21: Einrichtung
Sie die Leiter nach unten. Stellen Sie sicher, dass die Leiter in der richtigen Position einrastet. 9 Verwenden Sie die Leiter, um auf die Plattform zu gelangen. Schließen und verriegeln Sie den Plattformeinstieg und das Geländer am Plattformende. Teile-Nr. 145357GR Genie DPL Super Series... - Seite 22 2 Drücken Sie den roten NOT-AUS-Taster der Plattformsteuerung, und drehen Sie ihn dann, um ihn freizugeben. 3 Setzen Sie die Maschine in Betrieb. Die Maschine ist betriebsfähig, solange die Nennlast der Maschine nicht überschritten ist. Genie DPL Super Series Teile-Nr. 145357GR...
-
Seite 23: Anweisungen Für Batterie Und Ladegerät
Umgebung auf. Schließen Sie das Ladegerät nur an die auf dem Gerät angegebene Wechselstromspannung an. Anweisungen zum Füllen und Verwenden Sie nur von Genie genehmigte Batterien und Ladegeräte. Laden von Trockenbatterien Batterie laden: 1 Nehmen Sie die Batteriezellendeckel ab, und entfernen Sie die Plastikdichtung von den Batteriezellenöffnungen. -
Seite 24: Transport- Und Hebeanweisungen
Befestigungspunkten am Unterbau an. 6 Betätigen Sie vorsichtig die Winde, um die Maschine auf den Lastkraftwagen zu bewegen. 7 Sichern Sie Unterbau und Turm der Maschine am Transportfahrzeug. Verwenden Sie Ketten oder Gurte mit ausreichender Festigkeit. Genie DPL Super Series Teile-Nr. 145357GR... - Seite 25 Hebepunkten der Maschine. Es befinden sich zwei Hebepunkte auf jeder Seite der Maschine. Legen Sie alle Ketten und Gurte so an, dass Beschädigungen der Maschine vermieden werden und die Maschine waagerecht gehalten wird. z-Achse Teile-Nr. 145357GR Genie DPL Super Series...
-
Seite 26: Aufschriften
27857 Caution - Component Damage 41216 Notice - Max Capacity 340 kg, DPL-25S, DPL-30S 27865 Label - Bubble Level 62050 Cosmetic - DPL-25S 27868 Danger - Tip-over, Relief 62051 Cosmetic - DPL-30S 28174 Label - Power to Platform, 230V 62052... - Seite 27 28235 97530 or 133500 37118 62939 40514 62940 40469 82783 28174 or 28235 38142 Serial Label 27868 82366 27857 82993 82993 40465 40516 40467 62050 82993 or 62051 82992 40466 or 62052 82992 27865 Teile-Nr. 145357GR Genie DPL Super Series...
-
Seite 28: Inspektion Von Aufschriften Mit Symbolen
Teile-Nr. Beschreibung Anzahl 28174 Aufkleber – Strom zur Plattform, 230V 28235 Aufkleber – Strom zur Plattform, 115V 62050 Kosmetisch – DPL-25S 62051 Kosmetisch – DPL-30S 62052 Kosmetisch – DPL-35S 62939 Kosmetisch – Genie-Logo 62940 Kosmetisch – DPL Super Series-Logo 82481 Gefahr –... - Seite 29 Vierte Auflage • Erster Druck Bedienungsanleitung AUFSCHRIFTEN Teile-Nr. 145357GR Genie DPL Super Series...
-
Seite 30: Technische Daten
168 kg 180 kg 199 kg Maximale Abstützungsbelastung 254 kg 265 kg 268 kg Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. Genie DPL Super Series Teile-Nr. 145357GR... - Seite 31 Genie North America Telefon 425.881.1800 Gebührenfrei USA und Canada 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Telefon +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Telefon +46 31 3409612 Telefon +86 21 53852570 Fax +46 31 3409613...
