Avisos
• Este produto Comelit foi concebido e realizado com o intuito de ser utilizado
na realização de instalações para comunicação áudio e vídeo em edifícios
residenciais, comerciais, industriais, públicos ou de utilização pública.
• Todas as actividades relacionadas com a instalação de produtos Comelit devem
ser realizadas por pessoal tecnicamente qualificado, seguindo atentamente as
indicações dos manuais/instruções dos respectivos produtos.
• Cortar a alimentação eléctrica antes de realizar qualquer tipo de operação.
• Utilizar condutores de secção adequada em função das distâncias e respeitando
as indicações no manual do sistema.
• Recomenda-se não colocar condutores para a instalação nas mesmas condutas
onde se encontram os cabos de energia (230 V ou superior).

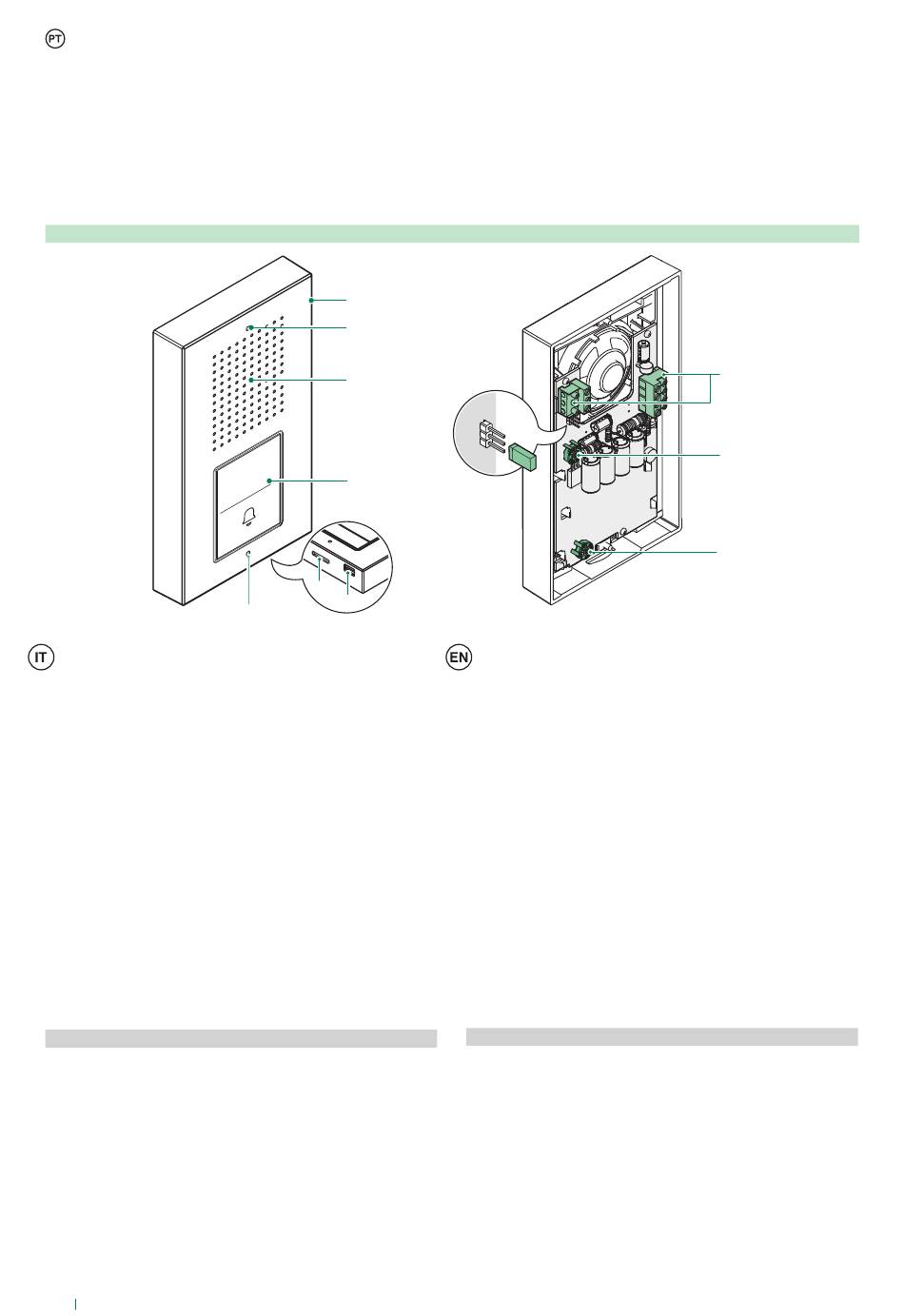

Art. CA5100B
1. Cover in tecnopolimeri
2. Alloggio viti di fissaggio mascherina
3. Altoparlante
4. Pulsante di chiamata art. CA9214
5. Microfono
6. Foro per scarico condensa
7. Morsetti
S1 S2 Uscite segnale di chiamata elettronica
4 Negativo
3 Ingresso altoparlante
2 Uscita microfono
~~* Morsetti di alimentazione 12V AC
8. JP1 Jumper per la configurazione del n° pulsanti di
chiamata.
Posizione 1 (default) = 1 pulsante
Posizione 2 = 2 pulsanti
9. SPK trimmer di regolazione volume altoparlante
10. MIC trimmer di regolazione volume microfono
CARATTERISTICHE TECNICHE
Tensione di alimentazione 12V AC
Assorbimento in stand-by (W) 1,3W
Assorbimento max (W) 12,5W
Morsetti estraibili S1 S2 4 3 2
Microfono 4mm (Ø), Omnidirezionale
Altoparlante 50mm (Ø), 50 Ohm, 0.25W
Regolazione volume altoparlante Sì
Grado IP IP 54
Grado IK IK 08
Temperatura di funzionamento (°C) -25 ÷ +55
Dimensioni prodotto (L×A×P) 100×172×28 mm
2
1.
2.
3.
4.
6.
5.
2.
~ ~*
Colore Grigio RAL 9006
• Para a utilização segura dos produtos Comelit é necessário: Seguir com atenção
as indicações dos manuais/instruções, Certificar-se de que a instalação realizada
com produtos Comelit não é adulterada/danificada.
• Os produtos Comelit não requerem intervenções de manutenção além das
normais operações de limpeza, que devem ser realizadas segundo as indicações
nos manuais/instruções. Eventuais reparações devem ser realizadas: no caso de
produtos, exclusivamente pela Comelit Group S.p.A., no caso de instalações, por
pessoal tecnicamente qualificado.
• Comelit Group S.p.A. não assume qualquer responsabilidade por utilizações
diferentes das previstas e desrespeito pelas indicações e avisos presentes neste
manual/instruções. Comelit Group S.p.A. reserva-se o direito de modificar a
qualquer momento e sem aviso prévio o descrito no presente manual/instruções.
8.
1
2
1. Technopolymer cover
2. Faceplate fixing screw holes
3. Loudspeaker
4. Call button art. CA9214
5. Microphone
6. Condensation drainage hole
7. Terminals
S1 S2 Electronic call signal outputs
4 Negative
3 Loudspeaker input
2 Microphone output
~~* 12V AC power supply terminals
8. JP1 Jumper for configuring the number of call
buttons.
Position 1 (default) = 1 button
Position 2 = 2 buttons
9. SPK loudspeaker volume adjustment trimmer
10. MIC microphone volume adjustment trimmer.
TECHNICAL SPECIFICATIONS
Power supply voltage 12V AC
Absorption in standby (W) 1.3W
Max. absorption (W) 12.5W
Removable terminals S1 S2 4 3 2
Microphone 4 mm (Ø), Omnidirectional
Loudspeaker 50 mm (Ø), 50 Ohm, 0.25W
Loudspeaker volume control Yes
IP rating IP 54
IK rating IK 08
Operating temperature (°C) -25 to +55
Product dimensions (W×H×D) 100×172×28 mm
7.
9.
10.
~ ~*
Colour Grey RAL 9006
