- Seite 1 TECHNISCHES HANDBUCH Außen-Türstation Ciao Art. CA2100A - CA2200 Passion.Technology.Design.
-
Seite 2: Inhaltsverzeichnis
Hinweise • Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. • Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. -
Seite 3: Beschreibung

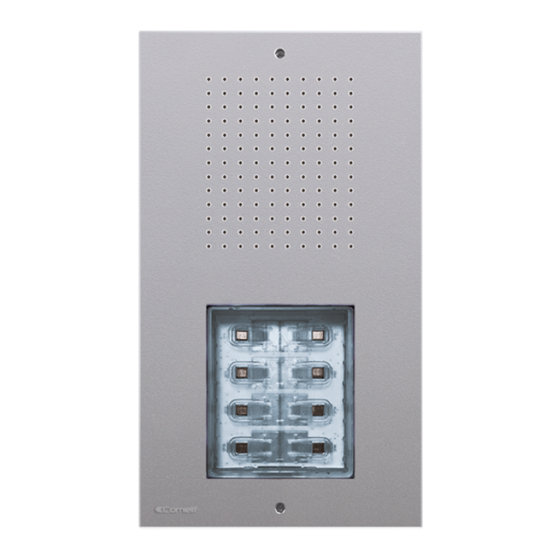

Beschreibung Audio-Türstation der Serie Ciao für den Außenbereich für das Simplebus2-System, mit 1 bis 8 Teilnehmer. • Vandalensichere (Schutzart IK08) und witterungsbeständige (Schutzart IP54 und Lackierung mit Anti-UV-Behandlung) Frontblende aus Technopolymer. • Intelligente Tastenprogrammierungsfunktion. • Inklusive Wandhalterung. • Ruftasten für 1, 2, 4 oder 8 Teilnehmer können separat erworben werden. -
Seite 4: Art. Ca2200
Art. CA2200 art. CA9213 art. CA9210 art. CA9211 art. CA9212 1. Ruftasten 1 / 2 / 4 / 8 Teilnehmer (separat erhältlich) 2. TM1 Trimmer zur Helligkeitsregelung/Ausschalten der Taste 3. S1 Dipschalter zur Konfiguration des Tastentyps (1 / 2 / 4 / 8 Teilnehmer) zur Adressierung der Tastenmodule 4. -
Seite 5: Art. Ca2200
ELEKTRISCHE MERKMALE Versorgungsart Stromversorgung vom Bus der Videosprechstelle Versorgungsspannung 33VDC Stromaufnahme im Standby (W) Stromaufnahme max. (W) TECHNISCHE DATEN HARDWARE Ruftyp Tasten Art der Tasten Mechanisch Anzahl der Tasten (Anz.) Farbe der Hintergrundbeleuchtung Weiß Klemmen L L COM DO RTE C NO NC SE+ SE Abnehmbare Klemmen Anzahl der Eingänge (Anz.) Anzahl der Ausgänge (Anz.) -
Seite 6: Installation Türstation Art. Ca2100A
Installation Türstation Art. CA2100A f Den Dipschalter S1 entsprechend der Anzahl der Tasten einstellen. CA9213 CA9210 (Default) CA9212 CA9211 Austausch der Namensschilder... -
Seite 7: Installation Art. Ca2100A Mit Tastenmodul Art. Ca2200
Installation Türstation Art. CA2100A mit Tastenmodul Art. CA2200 100 mm 28 mm f Den Dipschalter S1 entsprechend der Anzahl der Tasten einstellen. art. CA9213 art. CA9210 art. CA9211 art. CA9212... - Seite 8 Die Adressierung der Tastenmodule ermöglicht es, im Falle des Austauschs eines CA2200-Moduls nur die Adresse des ausgetauschten CA2200-Moduls zu programmieren, ohne alle Tasten neu programmieren zu müssen. 1 2 3 4 1 2 3 4 1 2 3 1 2 3 MAX 4 1 2 3 4 modules...
-
Seite 9: Anschlüsse
Anschlüsse 1209 1210 1210A NO C MAX. 4 Module (72 Teilnehmer) MAX 4 moduli (72 utenti) mit Art. 1210/1210A con 1210/1210A CA2100A CA2200 +CA921x +CA921 Max 20 m. Steuertaste lokaler Türöffner. Max 20 m. Aktiver Eingang schließt für Meldung TÜR OFFEN Varianten Variante per l’utilizzo del relè... -
Seite 10: Programmierung Von Anderen Als Den Vorprogrammierten Rufadressen
Programmierung von anderen als den vorprogrammierten Ru- fadressen Es gibt 2 Programmierungsmodi: • Smart Programmierung fortlaufender Adressen: ermöglicht die Schnellprogrammierung der Tasten mit fortlaufenden Adressen (z. B.: 5, 6, 7, 8) • Programmierung spezifischer Adressen: ermöglicht die Programmierung spezifischer Adressen (z. B.: 25, 37, 70, 58) Smart Programmierung fortlaufender Adressen Die Programmierungen müssen in der angegebenen Reihenfolge durchgeführt werden f Die Türstation... -
Seite 11: Programmierung Spezifischer Adressen
f Die folgenden Tasten drücken, um fortlaufende Adressen zuzuweisen, wobei bei jedem Drücken die Adresse um 1 erhöht wird f Beenden der Programmierung f Konfiguration der Dipschalter von durch Absenken S2 zurücksetzen des PRC Programmierung spezifischer Adressen Die Programmierungen müssen in der angegebenen Reihenfolge durchgeführt werden f Die Türstation verbinden Die Einstellungen von... - Seite 12 example code 25 f Die Taste drücken, welcher die über Dipschalter f Die Adresse der Wohnung einstellen, die Sie eingestellte Rufadresse anrufen möchten (z. B.: 25) mit Dipschaltern (siehe zugeordnet werden soll Tabelle auf Seite 15) example code 37 example code 70 example code 58 f Die Vorgänge 4 und 5 wiederholen, um jeder Taste eine spezifische Adresse zuzuweisen f Beenden der...
-
Seite 13: Sonderprogrammierungen
Sonderprogrammierungen example esempio code 208 codice 208 Je nach der Funktion, die programmiert werden soll, den Dipschalter gemäß der nachstehenden Tabelle einstellen. Die Vorgänge 3 und 4 zur Programmierung der Sonderfunktionen wiederholen CODE DIPSCHALTER ON FUNKTIONEN Audio-Nachrichten 1,2,7,8 Hebräisch 3,7,8 Polnisch 1,3,7,8 Katalanisch... -
Seite 14: Bedienungshinweise
3,6,7,8 Relaisansteuerung auf serieller Leitung S: deaktiviert (Voreinstellung) 1,3,6,7,8 Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 2 s 2,3,6,7,8 Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 4 s 1,2,3,6,7,8 Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 8 s Türöffner 1,3,5,6,7,8 Betätigungsdauer des Türöffners: 2 sec + Ton aus (default) 2,3,5,6,7,8 Betätigungsdauer des Türöffners: 4 s 1,2,3,5,6,7,8... -
Seite 15: Adressierungstabelle
