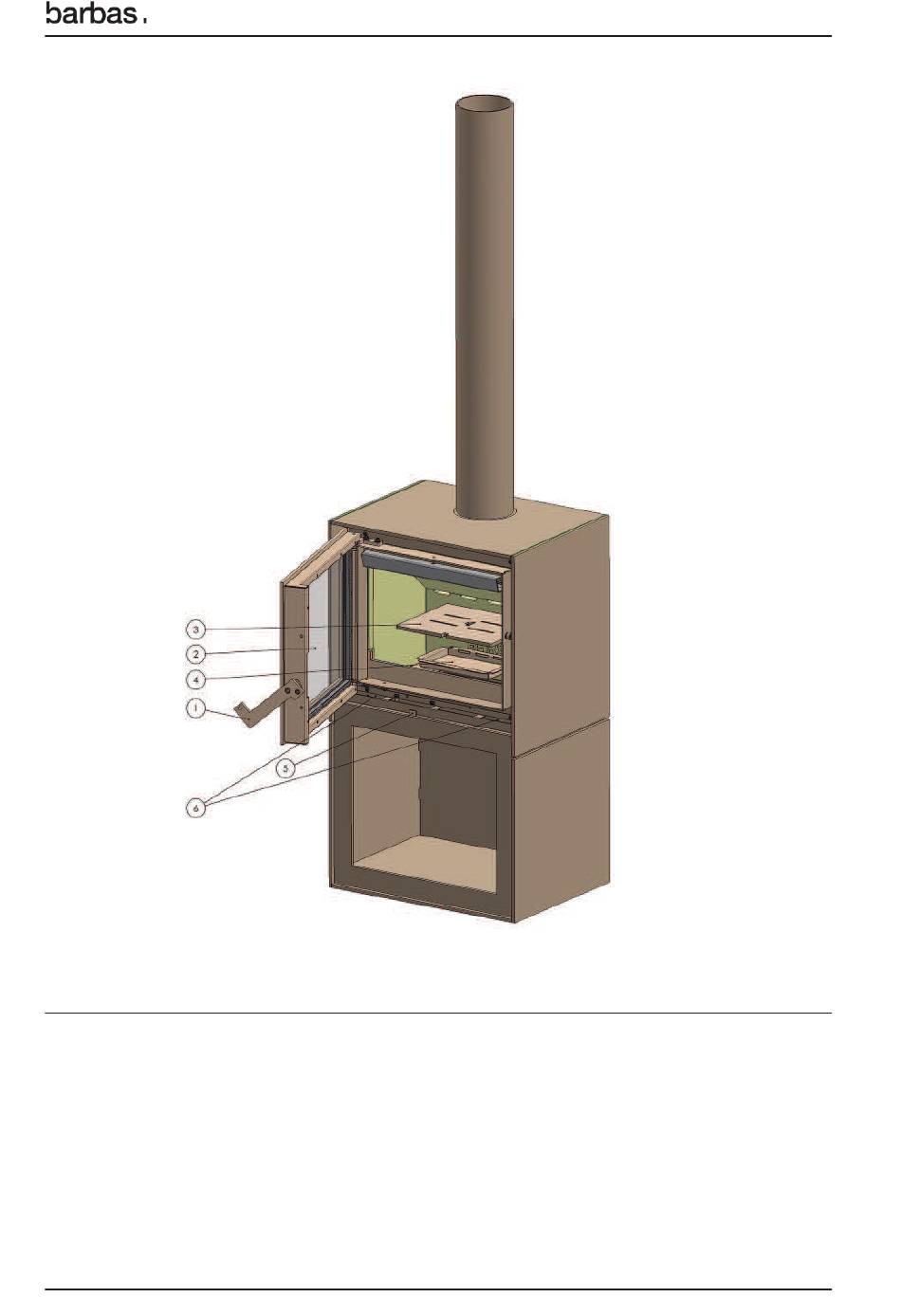

Abbildung 2: Bedienung Box mit Holzfach-Modul
1 Handgriff
2 Hitzefeste Keramikscheibe
3 Rost
4 Aschenbecher
5 Schieber für Verbrennungsluftzufuhr (Kombinierte Bedienung für die Zufuhr von Primär-, Sekundär-
und Tertiärluft)
6 Einströmöffnung (2x) Verbrennungsluft aus dem Wohnzimmer, wenn keine direkte Außenluftzufuhr
angeschlossen ist. Die genaue Festlegung erfolgt während der Installation des Kamins.
Freie Einströmöffnungen NIEMALS verschließen.
7 Externen Verbrennungsluftzufuhr Anschluss (Nicht gezeigt aber auch möglich an der Unterseite)
